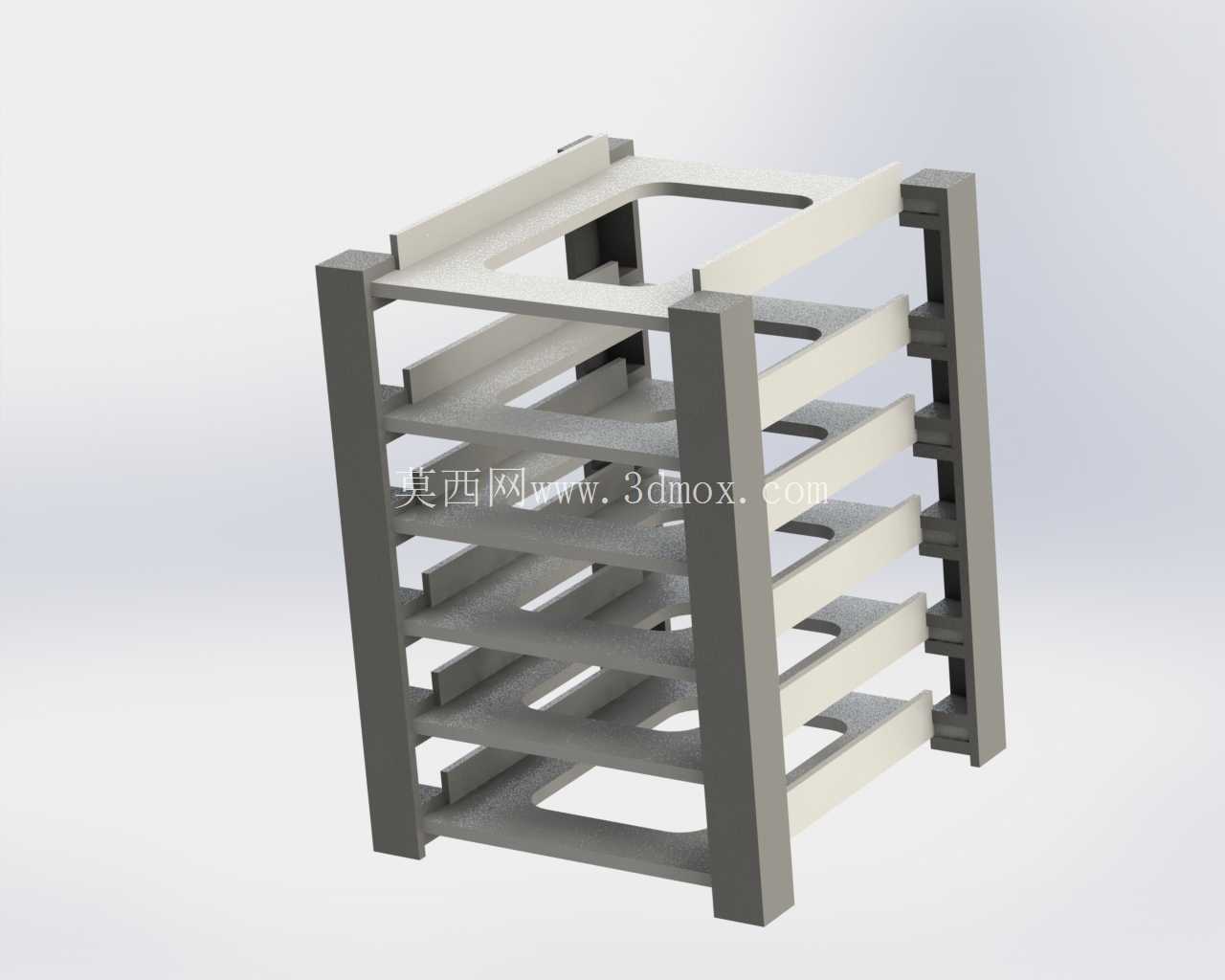

小型咬合式外部高清堆叠置物架结构

这款咬合式堆叠架主要面向生产车间工序间物料暂存、小件工装周转、精密加工零件中转存放场景，在机加工车间、压铸工序后待检区、装配线旁物料缓存区都能适配使用，区别于常规焊接固定式货架，它采用无紧固件咬合拼接结构，不需要额外螺栓、销钉等连接件就能完成层板与立柱的组合装配，日常转场挪动时可以快速拆解叠放，减少空架状态下的仓储占用空间。

从结构功能来看，两侧立柱采用等距排布的咬合卡槽设计，卡槽的咬合深度经过反复校核，既保证层板卡入后不会因为日常取放物料的侧向力出现滑脱，又能让操作人员不需要借助工具就能徒手完成层板间距调整，适配不同高度的工件存放需求——比如存放高度较高的压铸毛坯件时，可以抽掉中间一层板扩大层间距，存放薄型垫片、小型加工件时可以加密层板排布，充分利用架体的垂直空间。层板采用框架式镂空结构，不是整面实心板材，一方面能减轻架体自身重量，单人就能完成整架的挪动移位，另一方面镂空结构不会积存加工过程中带进来的切屑、切削液残留，日常清理只需要用压缩空气吹扫就能完成，不会出现杂物在架板上堆积硌伤工件表面的问题，对于存放表面质量要求高的精密加工件、抛光后待装配零件十分友好。

设计过程中优先考虑了堆叠使用的稳定性，架体顶部设置了与底部立柱定位凸台匹配的凹槽，当需要垂直堆叠多个架体提升存储高度时，上层架体的底部可以直接卡入下层架体的顶部定位槽，不需要额外绑定就能保证叠放后不会出现侧向滑移，在车间通道地面有轻微不平整的情况下，三层以内堆叠都不会出现倾翻风险。立柱的截面采用矩形空心结构，在保证整体抗弯强度的前提下尽可能降低自重，立柱底部做了外翻的支撑边，增大与地面或者下层架体顶面的接触面积，降低单位面积压强，避免压伤下层架体或者车间环氧地坪。

安装边界方面，单组架体的外形尺寸适配标准EU周转箱的摆放宽度，层板的净宽度刚好可以并排放置两个常用规格的塑料周转箱，不需要额外调整就能和现有车间的周转器具匹配；架体整体高度控制在人体工程学合理取放高度，不需要踮脚或者过度弯腰就能完成最上层和最下层物料的取放，降低一线操作人员的劳动强度。咬合卡槽的公差配合采用间隙配合设计，即使架体表面沾有少量切屑、油污，也不会出现层板卡入后卡死无法拆卸的问题，在车间多尘、有少量油污的使用环境下也能保证结构动作顺畅。层板的承力筋条采用纵横排布设计，每一层板的均匀承载能力可以满足常规小型机械零件的存放需求，筋条的排布间距经过优化，不会出现小尺寸零件从间隙掉落的问题，同时又能保证镂空率足够，方便切削液、灰尘漏下。

在实际产线应用中，这类堆叠架可以替代传统的固定式焊接货架，用于临时生产任务的物料存放，当生产任务调整不需要该工位的存储架时，可以快速拆解后堆叠存放在边角区域，不会占用宝贵的生产作业面积；咬合结构没有易损的连接零件，长期使用不会出现螺栓松动、销钉脱落的问题，维护成本几乎为零，适合车间三班倒的高频使用场景。架体的边角位置都做了圆角钝化处理，没有尖锐的毛刺棱角，避免操作人员取放物料时被划伤，符合车间安全生产的设计要求。
