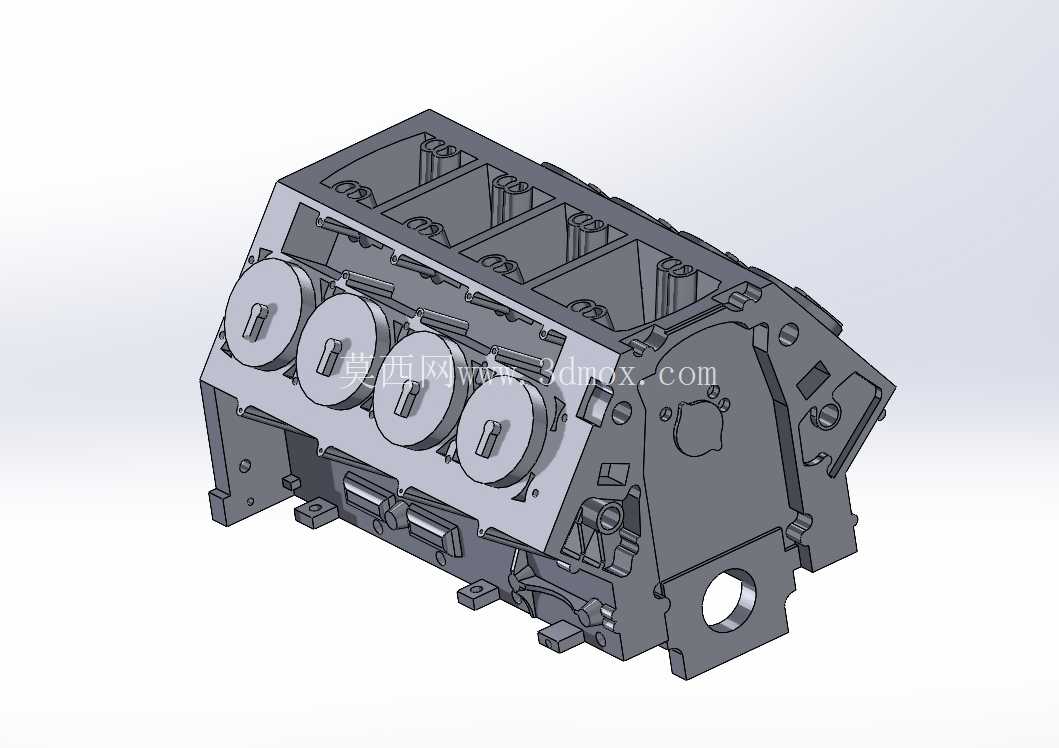

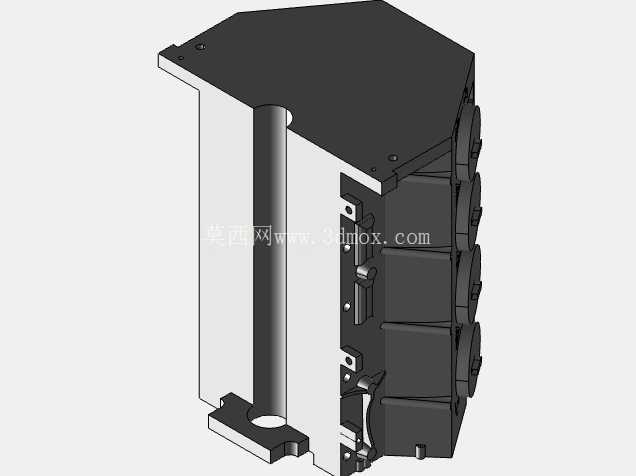

V型八缸发动机缸体结构三维设计

在乘用车大排量动力总成、高性能特种作业车辆的动力系统开发环节，缸体作为整台发动机的核心承载基体，其结构设计合理性直接决定了整机的刚度表现、NVH特性与长期运行可靠性。这款V型布局的八缸发动机缸体，采用两列气缸夹角布置的经典结构，相比直列八缸构型大幅缩短了整机轴向尺寸，能够更好适配前置后驱、高性能四驱车型的机舱布局边界，同时降低了长曲轴带来的扭转振动风险，在大马力乘用车辆、轻型特种装备动力平台中有着广泛的应用场景。

从实际功能承载角度看，该缸体需要同时整合多个系统的安装与运行边界：曲轴连杆机构的主轴承座沿缸体下部中心线对称布置，每一道主轴承座都设计有加强筋结构与缸体侧壁连为一体，能够承受活塞做功时传递来的交变冲击载荷，避免高转速工况下主轴承孔出现变形失圆；两列气缸呈夹角排布的缸筒区域，预留了足够的壁厚空间来满足缸套压装或者内壁珩磨的工艺要求，周边设计的贯通式冷却水道，能够在发动机运行时让冷却液均匀包裹每一个气缸壁，带走燃烧过程产生的多余热量，避免局部过热导致的拉缸、爆震等故障；缸体侧面集成的润滑油道通路，能够将机油泵输送来的压力机油精准引导至主轴承、凸轮轴轴承、液压挺柱等各个摩擦副位置，保证全工况下的润滑可靠性。

设计过程中首先要明确整机的安装边界约束：缸体前端需要预留正时机构、水泵、机油泵、前端附件驱动轮系的安装定位面，各个安装凸台的位置度需要与轮系包络尺寸做反复校核，避免运行过程中出现传动带干涉、附件安装空间不足的问题；缸体后端则需要匹配飞轮壳、变速器的连接定位止口，止口的同轴度、端面跳动公差直接影响动力输出的平顺性，设计时在止口周边布置了多组均匀分布的螺栓连接孔，保证动力传递过程中连接刚度足够，不会出现应力集中导致的连接面开裂。缸体下部的油底壳安装面设计有连续的密封槽结构，能够适配密封胶或者密封垫的安装要求，避免机油渗漏问题，同时油底壳内部的挡油板安装位也在缸体下部做了对应的凸台设计，匹配车辆大角度加速、制动时的机油液面波动控制需求。

结构细节上，两列气缸之间的夹角区域设计了贯通的进气歧管安装面，对应的进气道通路在缸体铸造时就预留了粗加工余量，能够减少后续加工的工序余量；缸体两侧的排气侧位置，预留了排气歧管的安装螺栓孔与定位销孔，同时考虑到排气侧的高温工作环境，该区域的冷却水道做了加宽处理，强化局部散热能力。缸体上的各个工艺孔、传感器安装孔都做了凸台加强设计，比如机油压力传感器、水温传感器、爆震传感器的安装位置，既保证了传感器探测位置能够准确接触到机油或者冷却液介质，又通过局部壁厚加强避免了安装时的螺纹滑牙、运行时的应力开裂问题。

对于三维建模过程而言，这类复杂铸件的结构设计需要同步考虑铸造工艺的可行性：缸体的各个壁厚尽量保持均匀过渡，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，所有的加强筋与侧壁连接位置都做了圆角过渡，减少应力集中点；主轴承盖的安装位置设计了定位销孔，保证装配时主轴承盖的位置精度，同时螺栓孔周边做了沉孔与加厚处理，承受螺栓拧紧时的压紧力不会出现局部变形。整个缸体的外部轮廓还需要考虑整车安装的悬置点布置，左右两侧设计的悬置安装凸台位置经过重心匹配计算，能够保证发动机安装后的受力均匀，减少运行时的振动传递到车架。

在实际的工程开发流程中，这类缸体的三维模型完成后，还需要结合CAE仿真做进一步的结构优化：通过有限元分析模拟爆发压力下的缸体变形量，调整加强筋的布置位置与壁厚，在保证刚度满足要求的前提下尽可能降低缸体自重，实现整机的轻量化目标；通过冷却水套的CFD仿真分析，调整水道内部的导流结构，保证各个气缸的冷却均匀性，避免出现前后端气缸温差过大的问题；通过润滑油道的流量仿真，优化油道的孔径与走向，保证各个摩擦副在不同转速下都能获得足够的机油压力与流量。建模过程中对各个安装接口的尺寸公差、形位公差做了明确的定义，能够直接对接后续的加工工艺编制、模具开发工作，减少从设计到制造环节的信息传递偏差。
