实验室小型冲击式水轮机转轮结构设计

在小型水力试验台、教学演示水力装置以及微水头水力能量回收系统中，冲击式水轮机转轮是实现水能向机械能转换的核心执行部件，这款适配实验室场景的小型冲击式转轮，在设计阶段就充分考虑了试验场景的特殊需求，没有照搬工业级大型冲击式转轮的冗余结构，而是围绕试验工况的流量、转速波动范围做了针对性的结构优化。从实际应用场景来看，这类小型转轮主要服务于高校流体机械实验室的性能测试、小型分布式微水电站点的样机验证，以及部分工业余压能量回收单元的核心做功部件，不需要承担大流量高水头的持续重载负荷，但对转动平衡性、叶片型线精度、安装适配性的要求反而比工业量产部件更严苛，因为试验场景下需要精准采集不同水头、不同射流角度下的效率数据，任何结构上的尺寸偏差都会直接导致测试数据失真。

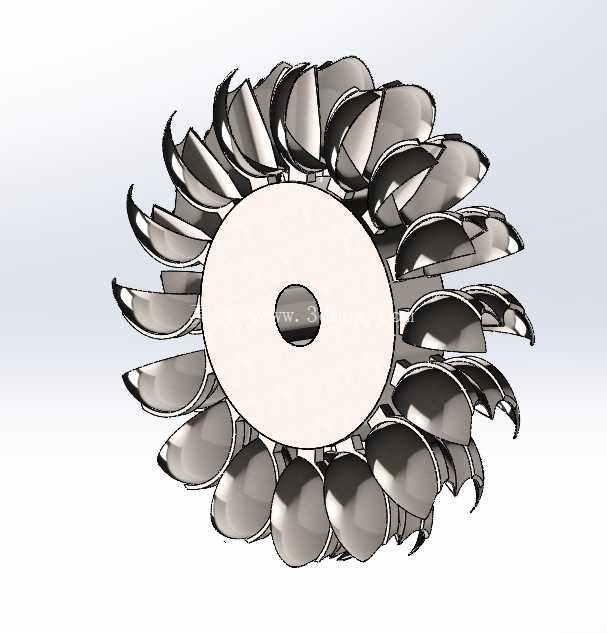

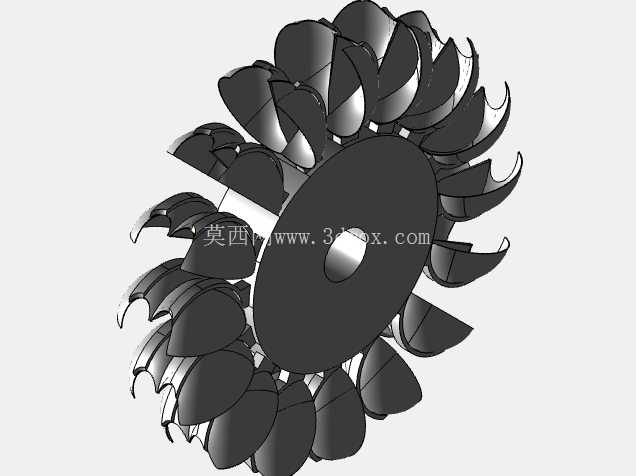

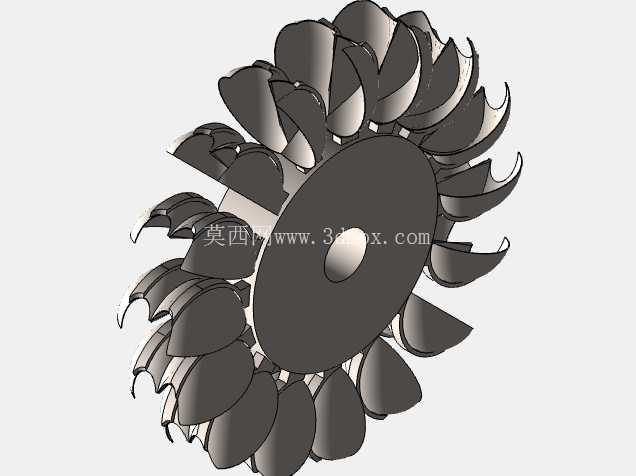

从功能特性上看，这款转轮采用勺型叶片周向均布的结构形式，每一片叶片的进水边都做了圆滑过渡处理，避免射流冲击时产生局部紊流造成能量损失，叶片的出水边角度经过反复校核，能够保证冲击做功后的水流顺畅脱离叶片表面，不会在轮盘区域形成回水干扰后续射流。中心轮毂区域设计了阶梯式安装孔，既可以通过平键连接传递扭矩，也能适配不同直径的试验台主轴，不需要额外加工转接套就能完成装夹，轮盘的背面做了轻量化的减重槽设计，在保证整体结构刚性的前提下尽可能降低转动惯量，让试验过程中的转速调节响应速度更快，不会因为转轮自身惯量过大掩盖小流量工况下的转速波动特性。

设计思路上，这款转轮没有追求极端的效率指标，而是优先保证结构的易加工性与测试通用性，叶片的型线采用了参数化建模逻辑，每一片叶片的安装角、曲率半径都可以根据试验需求快速调整参数重新生成模型，不需要重新绘制整体结构。周向布置的叶片数量经过动平衡校核，在额定转速下转动时的偏心量控制在极小范围内，避免试验过程中因为转轮振动影响测试传感器的采集精度。叶片与轮盘的连接区域做了圆弧过渡处理，既消除了应力集中风险，也避免了直角区域在长期水流冲击下出现气蚀损伤，延长试验件的使用寿命。

从安装边界与尺寸配合来看，这款转轮的中心安装孔与试验台主轴的配合公差选用了过渡配合，既保证装拆方便，又能避免高速转动时出现配合间隙导致的跳动。转轮的整体外径尺寸控制在适配小型试验台射流喷嘴的覆盖范围内，保证喷嘴射出的高速水流能够完整冲击到叶片的做功区域，不会出现射流偏出叶片范围的能量浪费。轮盘的轴向厚度经过刚性校核，在最大试验水头的冲击载荷下不会出现轴向变形，叶片的伸出长度也做了限位设计，避免转动过程中叶片与试验台的机壳、喷嘴等固定部件发生干涉。在实际装配过程中，只需要将转轮套入主轴，锁紧轴端的压紧螺母就能完成安装，不需要额外做位置调整，因为建模阶段已经将叶片的对称度、轮盘的端面跳动量都控制在了试验要求的公差范围内，装夹后不需要做额外的动平衡调试就能直接启动试验。

不同于工业级冲击式转轮需要考虑长期满负荷运行的磨损余量，这款实验室用转轮在结构设计上更侧重测试场景的拆装便捷性与参数可调性，叶片的表面粗糙度要求也更高，能够减少水流与叶片表面的摩擦损失，让测试得到的效率数据更接近理论设计值。轮毂上的键槽位置做了对称设计，正反方向都可以安装，能够适配双向转动的试验需求，不需要重新定制反向转轮就能完成不同转向下的性能测试。轮盘边缘没有多余的凸起结构，转动过程中不会带动周围空气产生额外的风阻损失，保证测试得到的水力效率数据不会被额外的机械损耗干扰。
