NorthBayou壁挂式显示器支撑臂结构设计

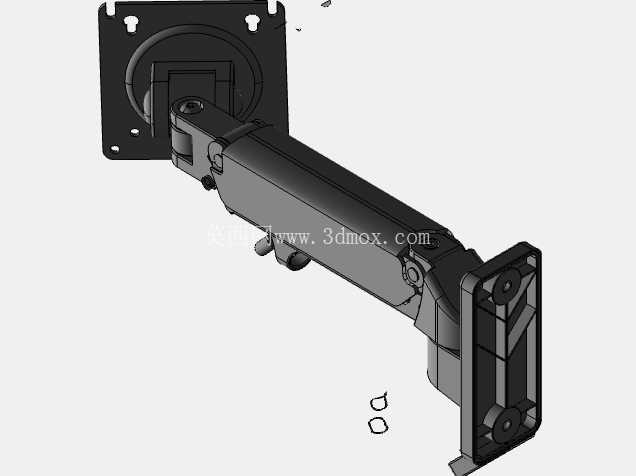

这款壁挂式显示器支撑臂，核心应用场景覆盖工业操作台工位、医疗设备配套显示终端、办公工位桌面扩容、监控室调度台挂载等多个领域，区别于桌面夹持式支架，壁挂安装的形式完全释放桌面操作空间，尤其适合洁净车间、嵌入式操作工位这类无法在桌面布设安装基座的场景。从实际用途来看，该支臂可承载对应规格尺寸的液晶显示屏，通过多关节联动实现屏幕位置、俯仰角度、横竖屏切换的全维度调节，让使用者始终保持符合人机工程学的视距与视角，长期操作时有效降低颈椎、肩部的疲劳负荷，在工业场景下还可配合设备操作界面的调试需求，将屏幕临时调整至设备调试、参数核对的最佳观测位置。

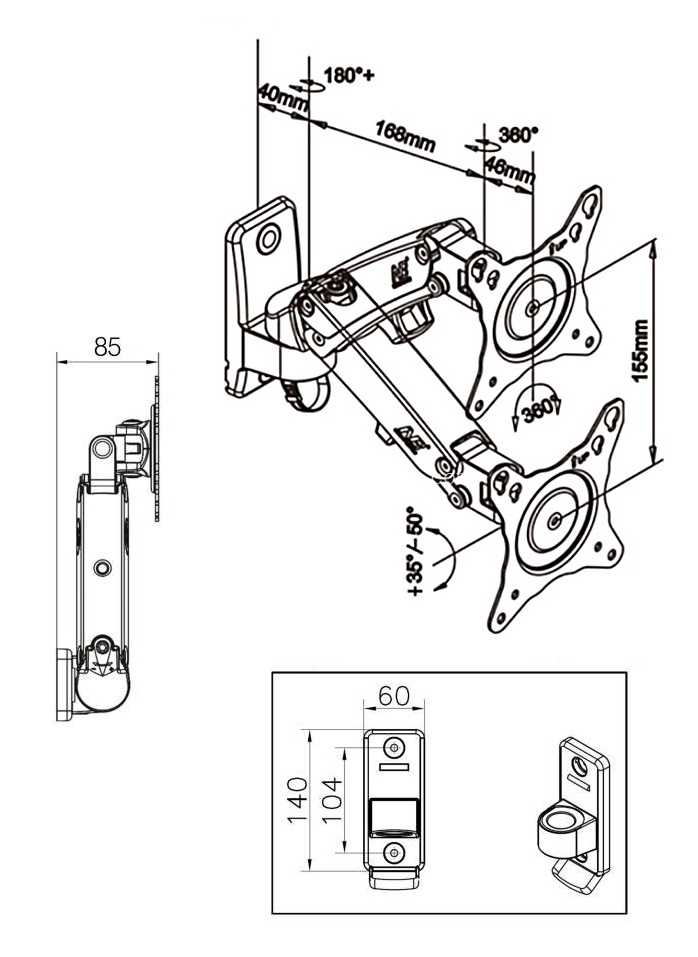

从功能特性上拆解，支臂采用多段铰接结构，靠近墙面安装座的第一处旋转关节可实现水平方向大角度回转，覆盖安装墙面侧方的大范围调节区间，中间臂段的两处俯仰铰接点搭配内置的扭力调节结构，可根据挂载屏幕的实际重量调整关节阻尼，既保证调节时的顺滑手感，又能在任意调整位置实现稳定悬停，不会出现屏幕下沉、自行移位的问题；靠近屏幕挂载端的关节除俯仰调节外，还支持屏幕绕支臂轴线的旋转动作，可快速实现横屏、竖屏的显示模式切换，适配代码编写、长文档浏览、竖向监控画面显示等特殊使用需求。

设计思路上，整体结构采用压铸成型的主体臂壳，内部预留走线空腔，可将显示器的电源线、信号线完全收纳在支臂内部，避免线缆外露造成的拉扯、积尘问题，同时让整体外观更简洁规整；墙面安装座设计为多安装孔位的方形法兰结构，可适配不同间距的墙面膨胀螺栓安装点位，兼容混凝土墙面、金属型材立柱、设备柜体侧壁等多种安装基面，安装座与臂体之间的快拆衔接结构，可先将基座固定在安装面后再挂载臂体与屏幕，降低高空安装时的操作难度。屏幕挂载端采用标准VESA孔位的快装板，适配绝大多数常规尺寸显示器的背部安装孔距，安装时只需将屏幕预装的快挂卡扣对准支臂端的卡槽推入即可锁定，无需托举屏幕长时间拧接固定螺丝。

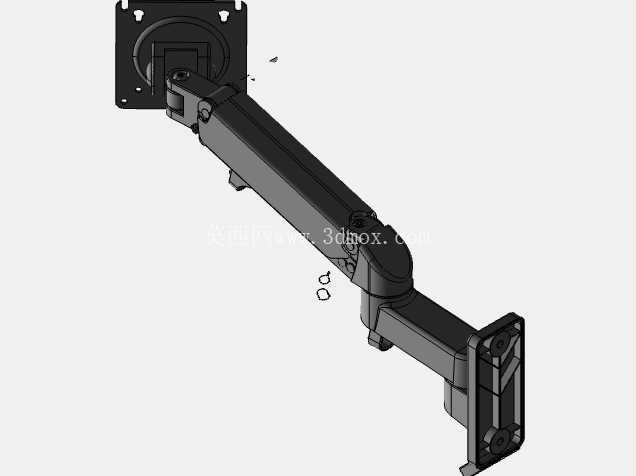

从安装边界与尺寸适配来看，支臂完全收拢时的贴墙距离控制在较小范围，不需要大纵深的安装空间，完全伸出时可将屏幕延伸至离墙面足够的操作距离，满足站立操作、设备前方调试时的视距要求；关节的活动行程经过限位设计，调节过程中不会出现臂体与墙面碰撞、线缆过度拉扯的问题，俯仰角度覆盖从上倾到下俯的常用观测区间，水平回转角度可覆盖安装位前方及侧方的观测范围，不会出现调节死角。结构受力上，每处铰接点都采用耐磨衬套搭配金属转轴的结构，长期频繁调节也不会出现旷量、松垮的问题，臂体的截面形态经过力学优化，在保证整体轻量化的前提下具备足够的结构刚性，挂载额定重量范围内的屏幕时不会出现臂体下弯、抖动的情况，即使在触控操作屏幕时也能保持足够的支撑稳定性。
