利民银箭TR4平台塔式CPU风冷散热结构

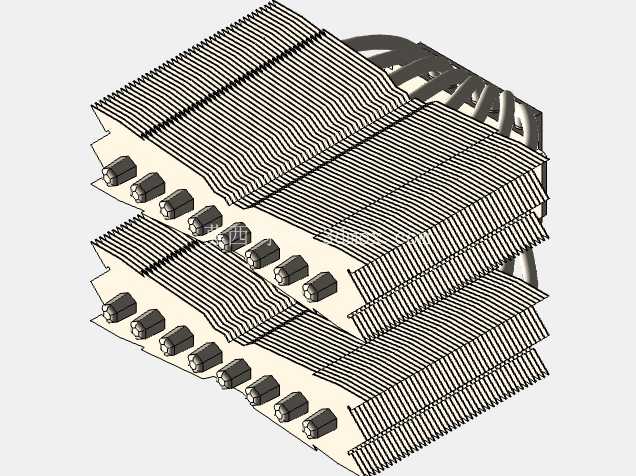

　　这款针对TR4平台设计的塔式风冷散热结构，核心服务于高性能桌面工作站、发烧级DIY装机场景，适配AMD TR4接口的撕裂者系列处理器，这类处理器通常承担多线程渲染、仿真计算、大规模数据编译等高负载任务，持续运行时核心热流密度远超普通消费级CPU，对散热系统的持续解热能力、均温性能都有极高要求。从结构设计来看，该散热采用双塔双鳍片组布局，两组独立的铝制鳍片阵列通过穿片工艺与多根热管结合，热管采用错位排布方式，避免鳍片区域出现气流死区，每片鳍片都做了折边压型处理，既可以提升鳍片整体结构强度，避免长期使用后鳍片变形倒伏影响风道，也能在气流穿过时增加扰流效果，提升空气与鳍片的热交换效率。

　　鳍片组上的固定扣点采用对称式布局，对应TR4接口的专用安装支架，安装时无需拆除主板原有背板，直接通过支架上的弹簧螺丝固定，螺丝的预紧扭矩经过匹配设计，既能保证散热底座与处理器顶盖完全贴合，又不会因压力过大导致处理器PCB变形。散热底座采用纯铜铣平工艺，表面平整度控制在0.02mm以内，能够与TR4处理器的大尺寸顶盖充分接触，减少接触热阻，热管与底座采用焊接工艺结合，焊料填充均匀无空隙，能够快速将处理器产生的热量传导至两组鳍片阵列中。

　　从安装边界来看，该散热整体高度控制在160mm级别，能够兼容绝大多数全塔、中塔机箱的CPU散热限高要求，鳍片组宽度方向预留了内存避让空间，靠近内存插槽一侧的鳍片做了内收处理，不会遮挡高马甲内存的安装位，用户无需为了安装散热更换低高度内存。在实际使用场景中，该散热可以支持高负载下处理器持续满频运行，不会因为温度过高触发处理器降频，双塔结构支持安装双140mm规格风扇，形成前进后出的直通风道，风扇安装位采用减震胶钉固定，能够减少风扇运行时的震动传递到鳍片产生共振噪音。

　　设计过程中针对TR4平台的发热特点做了专门优化，热管数量、鳍片总面积都经过热仿真验证，在常规风道环境下，解热能力可以满足280W级别持续功耗的散热需求，鳍片表面采用阳极氧化处理，既可以提升铝制鳍片的抗腐蚀能力，也能避免长期使用后鳍片表面氧化积灰影响散热效率。整个结构的受力分布经过校核，安装后整体重心落在处理器插槽中心区域，不会因为长期使用出现主板弯曲变形的问题，扣具的调节余量充足，能够兼容不同厚度的顶盖公差，保证不同批次的处理器都能实现紧密贴合。对于结构设计从业者来说，这款散热的鳍片排布、热管走位、扣具避让设计都有很高的参考价值，尤其是针对大尺寸CPU平台的散热结构设计，如何平衡散热能力、安装兼容性、结构可靠性三者的关系，在这款模型上都有直观的体现，建模过程中还原了鳍片的冲压细节、热管的弯曲弧度、扣具的安装结构，能够直接用于散热结构方案参考、装机兼容性模拟等场景。
