KSGER T12烙铁控制器控制板结构设计

电子维修、小批量电路板焊接、精密线束加工场景里，焊台的温控核心直接决定焊接作业的良率与效率，这款T12烙铁控制板的三维结构设计，完全围绕实际装机、使用的全流程需求展开，没有冗余的无效结构，所有尺寸边界都适配常规手持焊台的外壳改装、成品组装需求。

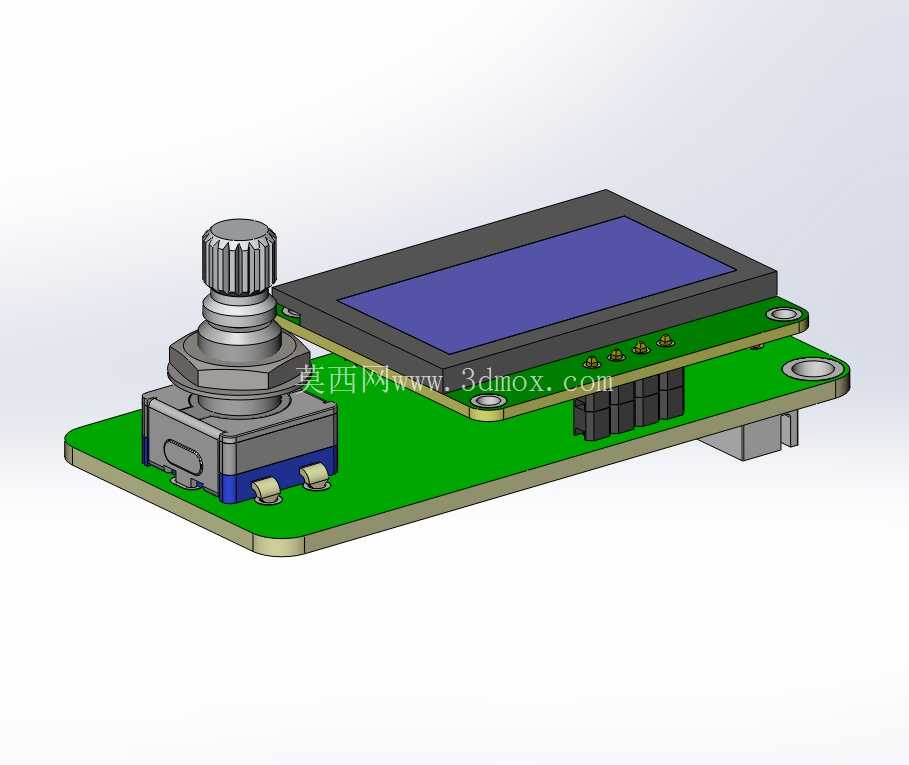

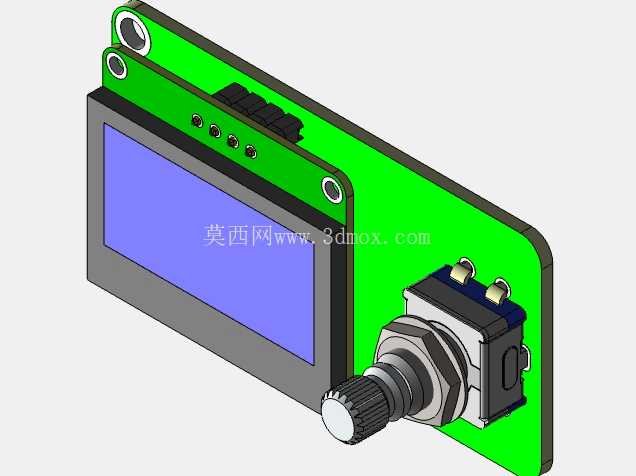

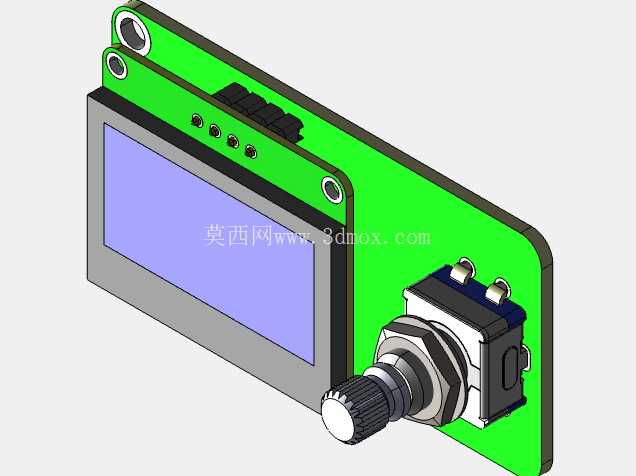

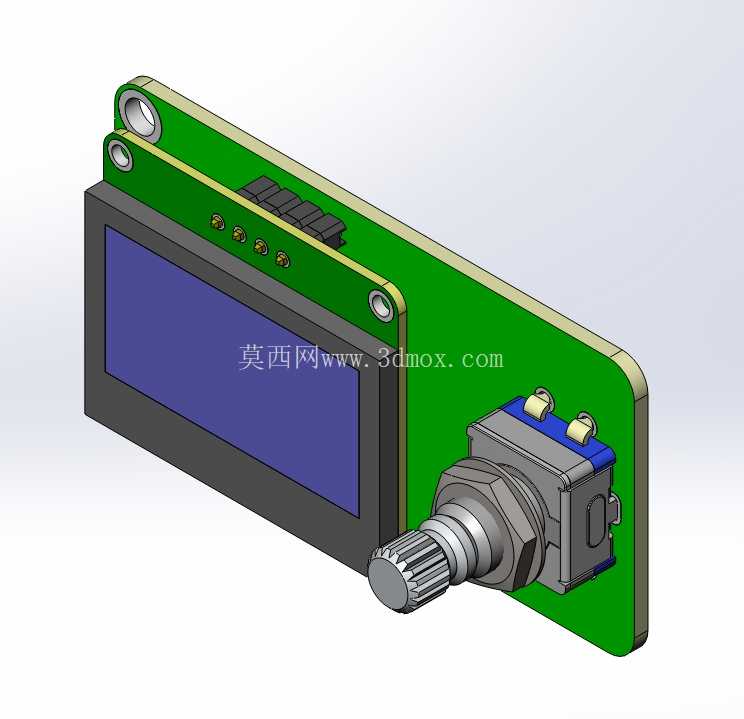

做结构设计时首先考虑的是装机后的空间适配，很多DIY焊台或者量产便携焊台的内部空间非常紧凑，控制板的安装孔位采用四角对称布置，孔径适配M2.5规格的铜柱固定，安装孔周边做了露铜工艺的避让区，避免固定螺丝压接造成线路短路。板载的OLED显示屏采用沉板设计思路，这里要特别注意屏幕正面到EC11旋转编码器正面的距离控制在2.4毫米，这个尺寸不是随意设定的：常规焊台外壳的面板厚度在1.5-2毫米之间，屏幕贴合面板内侧安装时，编码器的调节旋钮刚好穿出面板，屏幕表面不会和面板产生挤压，同时编码器尾部的固定螺母可以完全隐藏在面板内侧，不需要在外壳上做过深的沉孔，既降低了外壳注塑或者3D打印的加工难度，也能避免屏幕嵌入过深造成的显示视角受限问题。

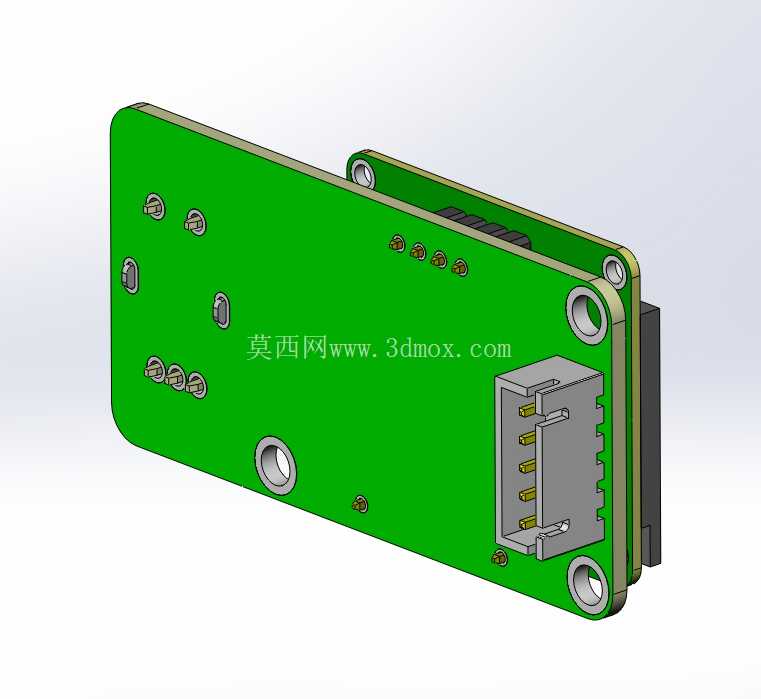

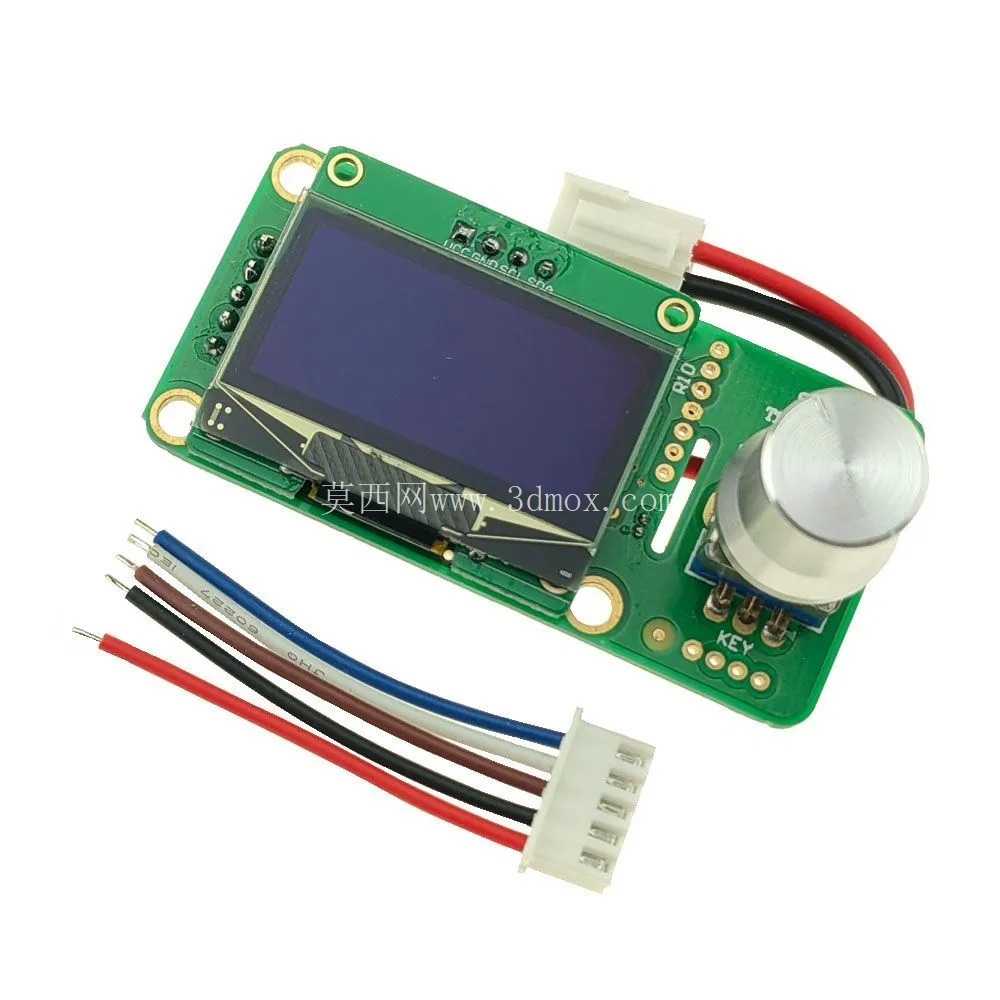

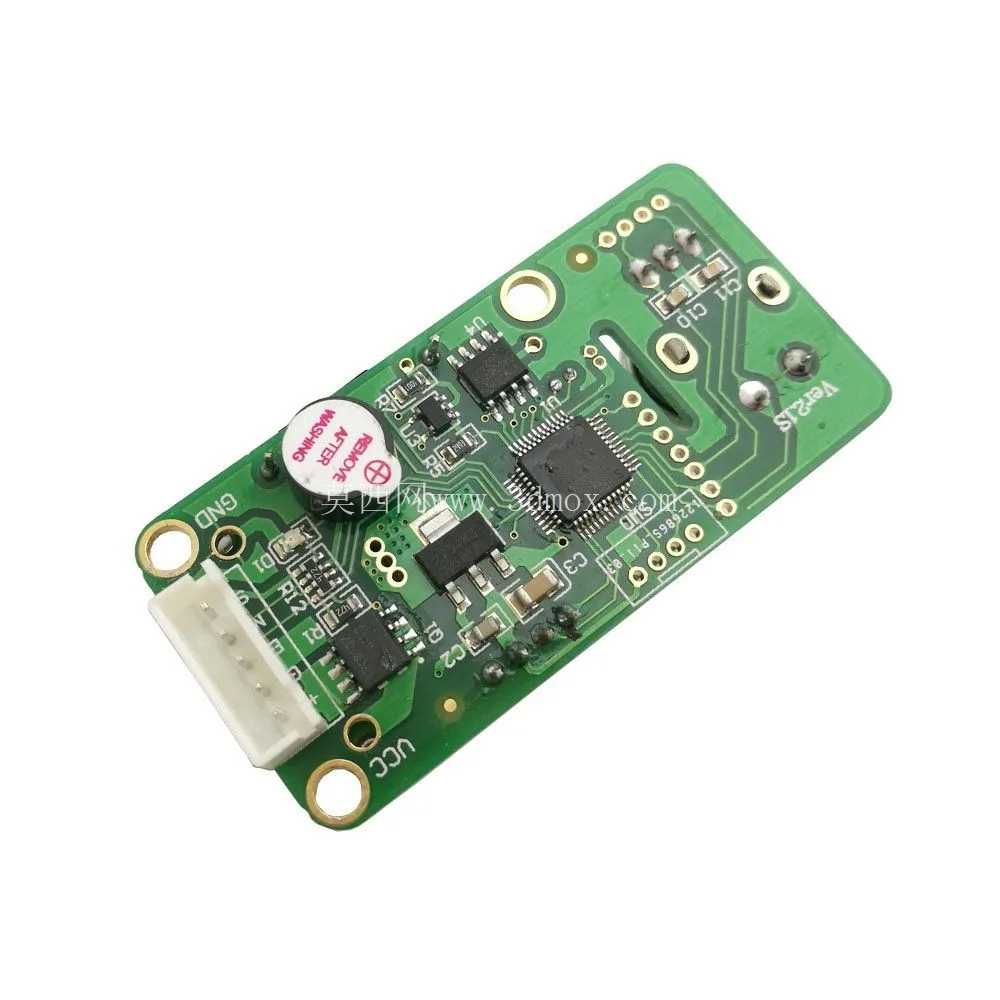

板上的元件布局完全遵循焊接作业的抗干扰需求，电源输入接口采用白色卧式接插件，布置在板边靠近电源进线的位置，红黑电源线的走线宽度满足3A以上的载流需求，避免大电流走线过长造成的压降。连接T12烙铁手柄的输出接插件同样布置在板边，和电源接口分属板卡的两个侧边，减少强电输入和信号输出的走线交叉干扰。EC11旋转编码器布置在屏幕右侧，刚好对应使用者右手操作的习惯位置，调节温度、切换参数时不需要抬手移动过大距离，操作手感顺畅。板载的按键全部布置在屏幕下方，对应菜单确认、退出的操作逻辑，按键的高度和屏幕表面齐平，装机后不会出现按键突出面板过多容易误触的问题。

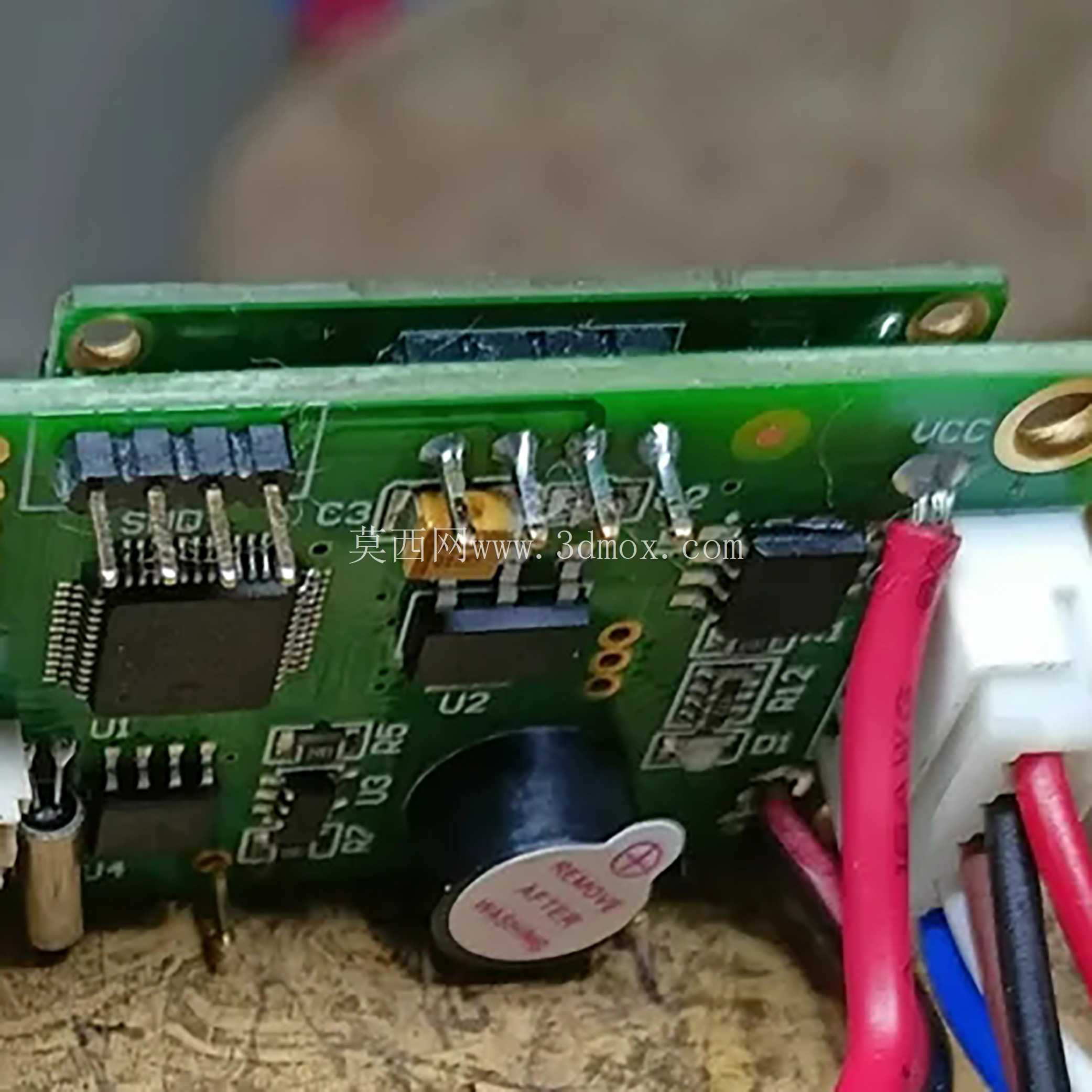

设计时特意做了简化处理，去掉了不影响案例装配、功能展示的冗余小元件，比如板边的测试点、无实际接线需求的冗余焊盘都做了省略，保证导入装配体时不会出现多余的零碎元件干扰整体装配，同时保留了所有核心结构的尺寸精度：屏蔽板的安装位置做了精准定位，原板上距离主板三个排针位置的AW140E隔板，在模型里调整到距离主板两个排针AW140E分离器的位置，这个调整是为了适配绝大多数通用焊台外壳的内部筋位，避免安装时屏蔽板和外壳内部的加强筋产生干涉，不需要使用者装机时再手动修剪屏蔽板。

接线部分的模型也做了还原，电源输入的红黑导线、手柄连接的多色排线都按照实际走线路径做了弯曲建模，接插件的针脚间距、卡扣结构都和实物一致，装配时可以直接模拟线束的走线路径，提前预判线束和外壳、其他内部元件的干涉风险。板上的蜂鸣器、电源指示灯都做了结构还原，指示灯的位置刚好对应外壳面板的指示灯开孔，蜂鸣器的出声方向朝向面板的出声孔位置，不需要额外做导音结构。

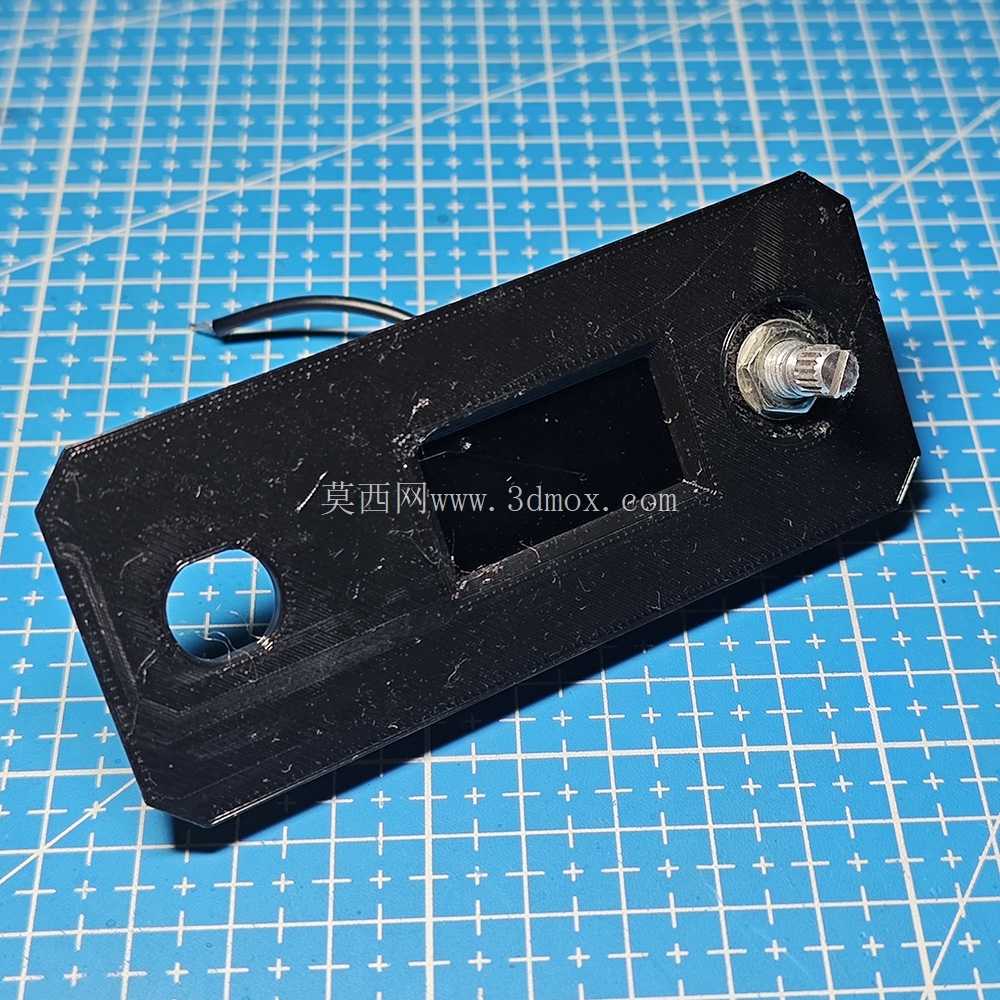

对于需要做焊台外壳设计、整机组装验证的结构工程师来说，这个模型的所有安装边界都做了精准校核，不需要再反复测量实物板卡的尺寸，直接导入装配体就可以做外壳的开孔、筋位设计，能大幅缩短焊台产品的开发周期，也适合DIY爱好者做便携焊台改装时的结构验证，避免反复打样调整尺寸造成的材料浪费。
