BME280环境传感转接电路板结构设计

这款BME280环境传感转接板，是面向嵌入式环境监测场景开发的功能载板设计，核心搭载Bosch BME280集成传感芯片，可同时完成环境温度、大气压力、相对湿度三类参数的采集转换，广泛适配智能家居环境节点、气象监测便携设备、工业现场环境巡检终端、无人机飞行高度辅助校准、暖通空调送风调控等多类应用场景，为各类主控系统提供精准的环境参数输入支撑。

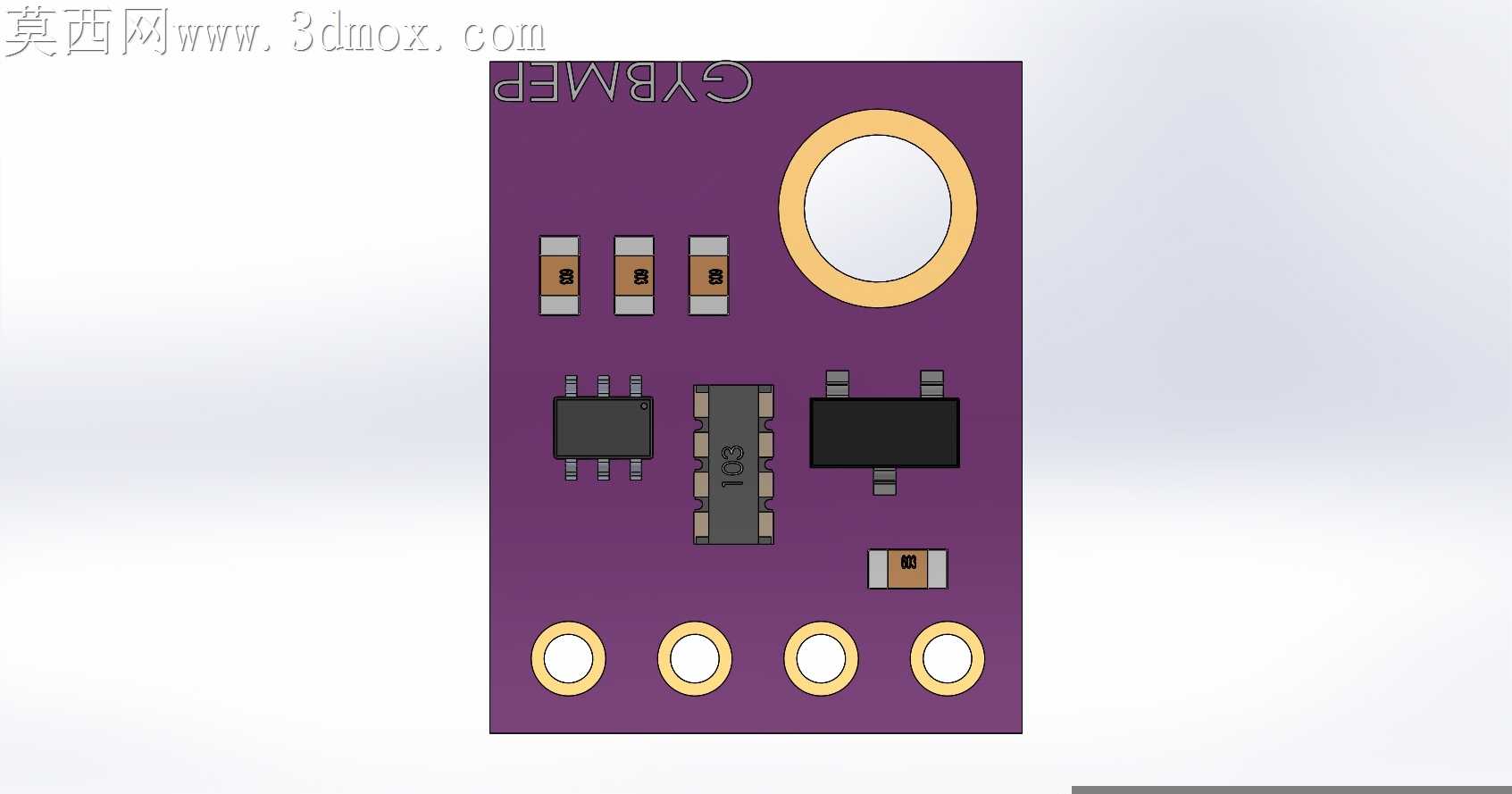

在功能特性设计上，该转接板将BME280芯片的I2C通信引脚、电源引脚、中断引脚全部引出至板边排针，兼容3.3V通用供电逻辑，无需额外电平转换电路即可直接对接主流单片机、嵌入式开发板的IO接口，板载电源去耦电容紧邻传感芯片供电引脚布置，可有效滤除电源纹波干扰，保障传感数据采集的稳定性；板端预留的固定安装孔位，可配合铜柱完成在设备壳体内部的快速固定，避免设备运行振动导致的接插件松脱问题。

设计思路上，该板采用四层板布线逻辑，将电源层、信号层分层布置，数字通信走线与传感芯片模拟采集区域做物理分隔，减少数字信号跳变对传感精度的干扰；传感芯片布置在板边开阔区域，避免板上其他发热元件的热辐射影响温度检测精度，同时保证空气可顺畅流经传感芯片的感湿、感压通气窗口，确保湿度、气压参数检测的响应速度。

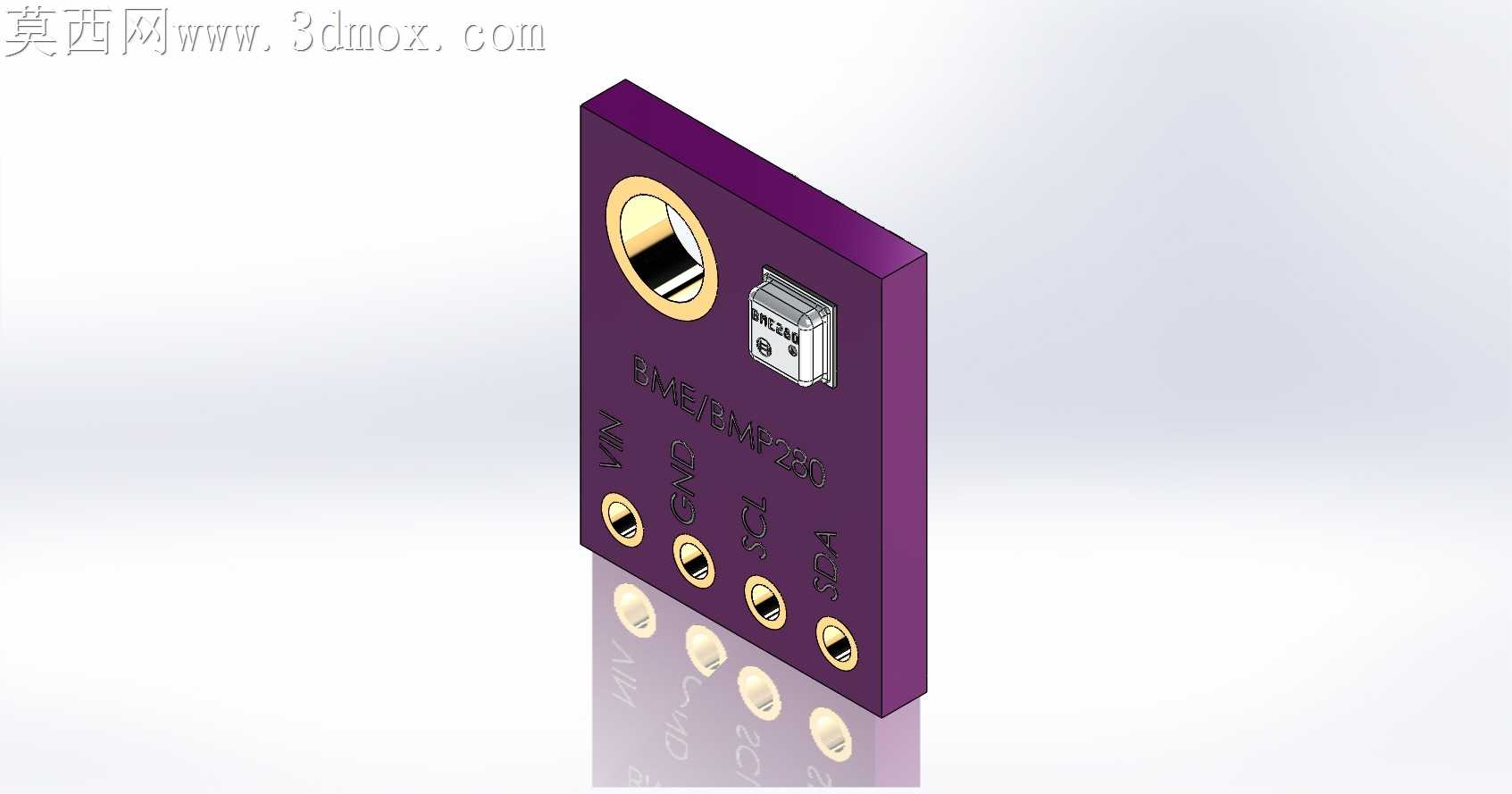

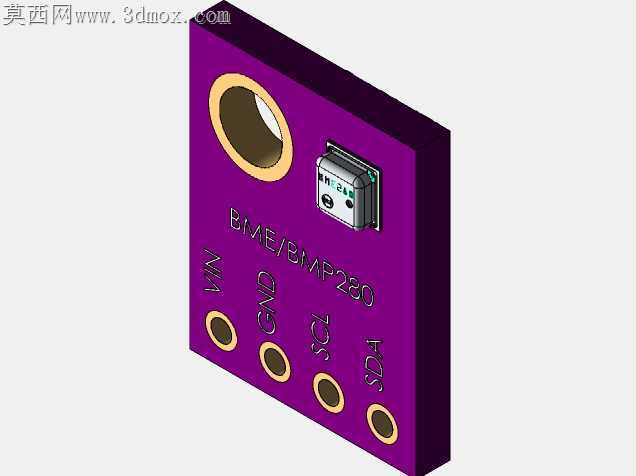

外形与安装边界方面，该转接板采用窄长型矩形轮廓，整体厚度控制在1.6mm标准PCB厚度范围内，板边排针采用2.54mm标准间距设计，可直接插接在面包板或对应接口的扩展座上，无需额外焊接转接线；板端安装孔采用M2螺丝适配孔径，孔位间距经过统一校准，可兼容通用传感模块安装支架的固定尺寸，在紧凑的设备内部空间中可灵活布置，不会与周边其他电子元件产生安装干涉，适配各类小型化智能设备的内部空间装配要求。
