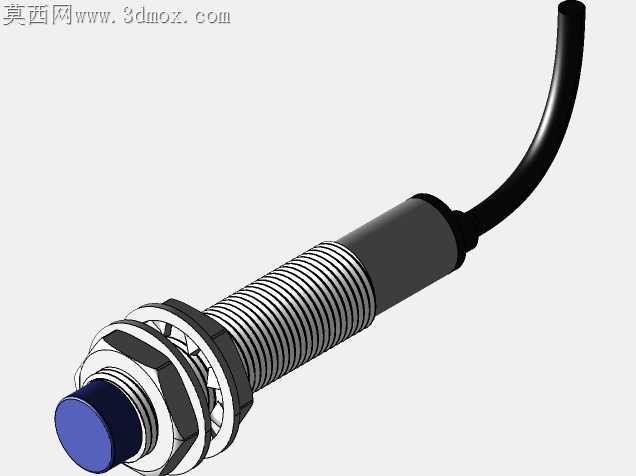

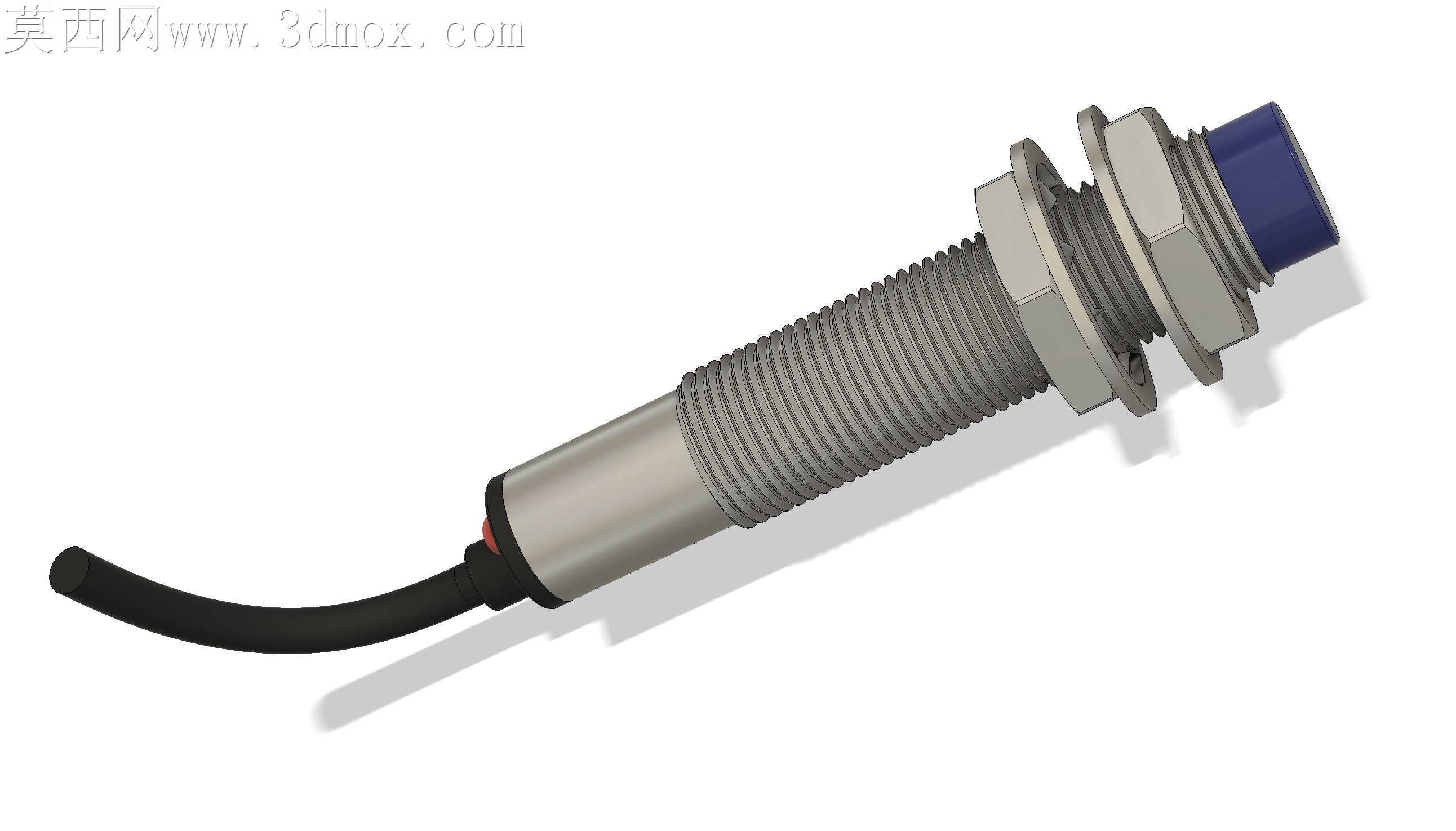

M12电感式接近感应开关三维结构

这款M12规格的电感式接近传感器，是工业自动化产线、设备限位检测场景中应用极为广泛的检测元件，主要用于非接触式检测金属物体的到位、存在、计数、限位等工况，无需与被测物体直接机械接触，就能输出可靠的开关量信号，相比传统机械行程开关，具备无磨损、响应快、寿命长、抗油污粉尘能力强的优势，在机床上下料工位、输送线物料检测、自动化装配设备、包装机械、纺织机械等场景中都能稳定适配。

从功能特性来看，这款传感器支持直流6-36V宽电压供电，适配工业现场绝大多数直流控制回路，检测距离为4mm，能够稳定检测行程范围内的各类金属工件，尾部出线的结构设计方便现场布线接线，前端的感应面采用耐磨耐冲击的材质封装，能够应对工业现场常见的轻微磕碰、切削液飞溅、粉尘附着等恶劣工况，螺纹主体搭配两个锁紧螺母的结构，让安装时的检测距离微调十分便捷，无需额外定制安装支架就能快速固定在设备机架上。

在设计思路上，整个模型还原了真实产品的结构逻辑：主体采用M12标准外螺纹结构，这是工业传感器领域通用的安装规格，能够兼容市面上绝大多数标准传感器安装孔位、安装支架，降低用户的选型适配成本；螺纹段长度预留了足够的调节余量，配合两个六角锁紧螺母，既可以从安装板两侧锁紧固定，也能根据实际检测需求灵活调整传感器伸出安装板的长度，精准匹配4mm的有效检测距离，避免检测距离过远导致信号漏检，或是距离过近发生碰撞损坏感应头。

外形尺寸与安装边界方面，传感器整体杆身直径为标准12mm，总长度为64mm，尾部引出的线缆采用柔性耐折的护套结构，适配设备往复运动场景下的布线需求，不会因为长期弯折出现线芯断裂的问题；感应头端的直径与杆身一致，安装时仅需要在设备安装板上加工直径12.5mm左右的通孔，将传感器穿入后调整好检测位置，拧紧两侧的锁紧螺母即可完成固定，安装占用空间极小，即使是设备内部狭窄的安装空间也能灵活布置。模型还原了产品的六角锁紧螺母、螺纹段、光滑杆身、感应头、出线护套等全部细节结构，能够直接用于自动化设备的整机装配干涉检查、布线模拟、工位布局验证等设计环节，帮助工程师在设计阶段就确认传感器的安装位置是否合理，是否会和周边运动部件发生碰撞，提前规避现场安装调试时可能出现的干涉问题，缩短设备的研发调试周期。
