垂直安装型DVI接口PCB板端插座结构

在工业控制板卡、嵌入式显示终端、医疗影像设备的内置显示信号传输链路里，板载视频接口的选型直接决定了整机装配的空间利用率与信号连接可靠性，这款垂直安装的DVI PCB插座，就是针对板卡垂直出线场景设计的板端连接部件。不同于卧式贴装的DVI接口会占用板卡边缘横向空间，垂直安装的结构让线缆出线方向与PCB板面呈90度夹角，非常适合用在板卡平行于设备机箱后壁安装的场景，比如工控机的后置IO板卡、嵌入式显示器的驱动板、视频矩阵的接口子板，这类场景里板卡贴靠机箱内壁安装，接口直接从机箱挡片的开孔伸出，不需要额外的转接线缆，既减少了信号转接带来的损耗，也压缩了整机内部的走线空间。

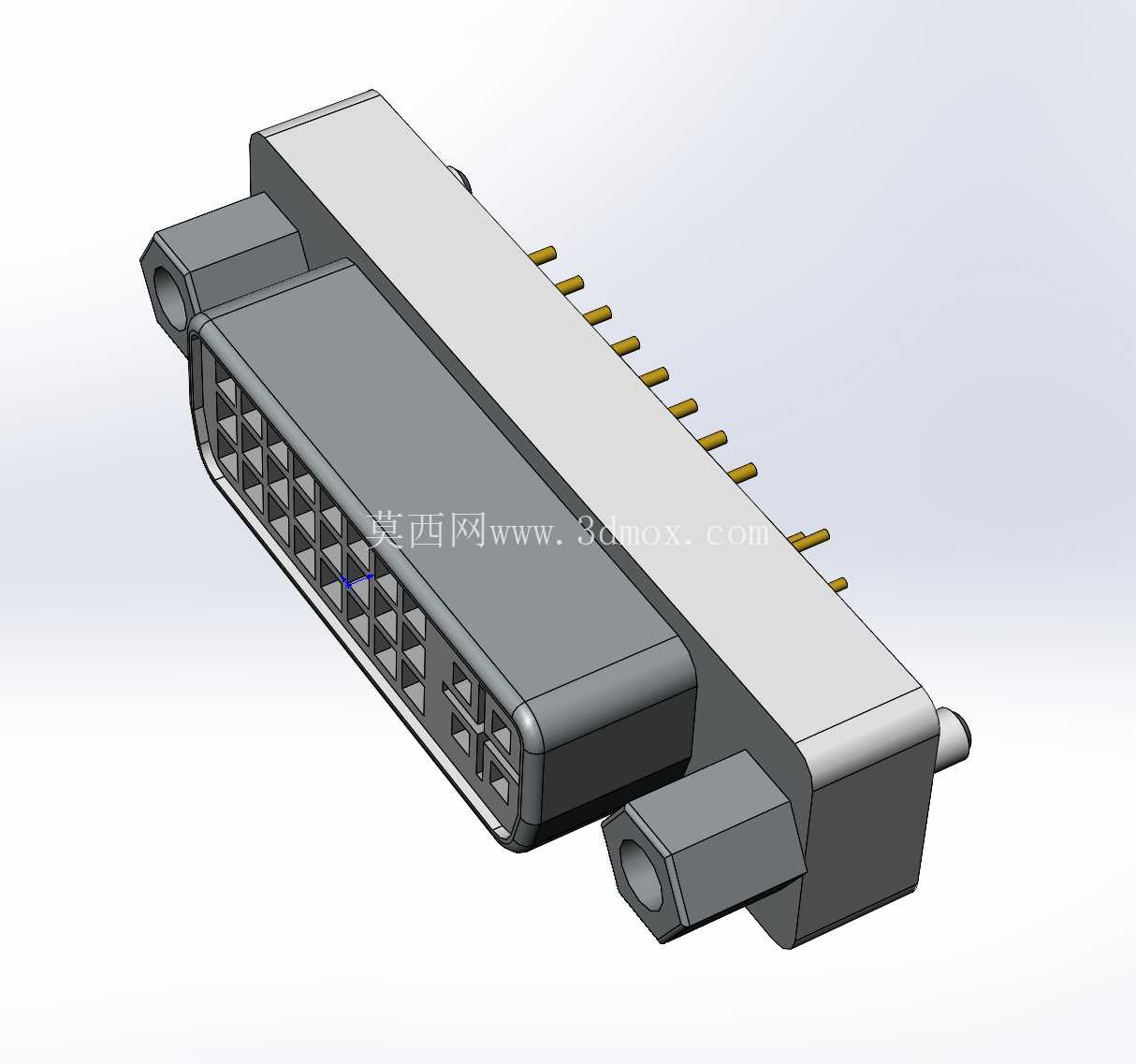

从实际功能来看，这款插座承担DVI数字视频信号的板端转接作用，前端的DVI插孔端符合标准DVI接口的插合尺寸，能够匹配常规的DVI公头插头，插合后可以实现数字视频信号的稳定传输，后端的插针为直插式结构，对应PCB上的安装焊盘，垂直插装后过波峰焊即可完成固定，不需要额外的固定结构辅助。设计过程中优先参考了行业通用的DVI插座安装尺寸规范，插孔端的外形轮廓严格匹配标准DVI接口的公头插合公差，两侧的固定耳带有安装孔，既可以在PCB焊接时做定位辅助，也能在需要更高固定强度的场景下，通过螺丝将插座与PCB或者机箱挡片锁合，避免频繁插拔导致焊盘脱落。

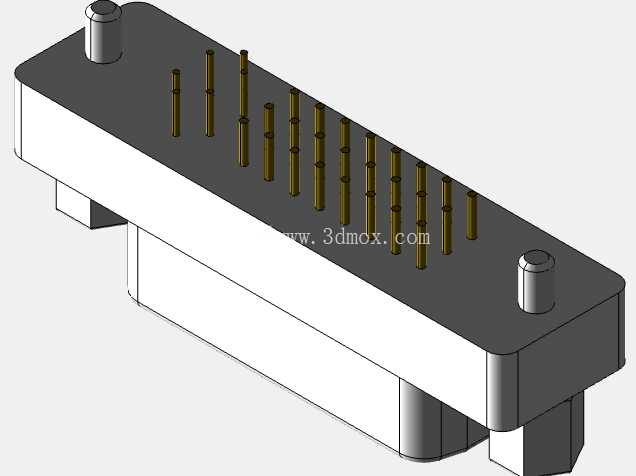

安装边界方面，这款插座的插针间距符合标准PCB布线的间距要求，插针长度适配常规1.6mm-2.0mm厚度的PCB板，焊接后插针穿出PCB背面的长度控制在合理范围，不会和板卡背面的其他元件产生干涉；插座主体的高度在垂直安装后，从PCB板面到插座顶端的尺寸经过核算，刚好匹配常规机箱挡片的开孔位置，不会出现接口缩进挡片或者伸出过长的问题，两侧固定耳的孔位也和通用DVI挡板的固定孔位对齐，不需要额外定制挡板即可直接装配。外形上主体采用绝缘塑壳加金属屏蔽层的结构，金属屏蔽层包裹在塑壳外侧，既可以提升插座的结构强度，也能对内部的信号针起到电磁屏蔽作用，减少外部电磁干扰对视频信号的影响，插针采用镀金处理，降低接触电阻，提升多次插拔后的接触可靠性，适合在需要频繁插拔调试的工业设备场景使用。

在结构建模的过程中，需要重点关注几个公差配合的位置：首先是前端插孔的内部针位排布，必须严格对应DVI接口的针脚定义，错位会导致插头无法插入或者信号定义错误；其次是两侧固定耳的安装孔同轴度，孔位偏移会导致螺丝无法正常锁入，或者插座安装后出现歪斜，和机箱挡片开孔不对中；还有后端插针的位置度，插针偏移会导致插装时无法对准PCB焊盘，甚至顶坏PCB焊盘。另外插座底部和PCB板面贴合的平面度也需要控制，贴合不紧密会导致焊接时出现浮高，进一步影响接口的位置精度。这类板载连接器虽然属于小型电子零部件，但在整机结构里属于直接对外的交互部件，尺寸精度直接影响用户的插拔体验和设备的信号稳定性，建模时需要兼顾外部安装尺寸、内部插合尺寸、PCB焊盘匹配尺寸三个维度的公差要求，才能保证生产装配后的零件可以直接适配现有通用结构，不需要额外修配。
