钣金结构工控设备机箱外壳设计

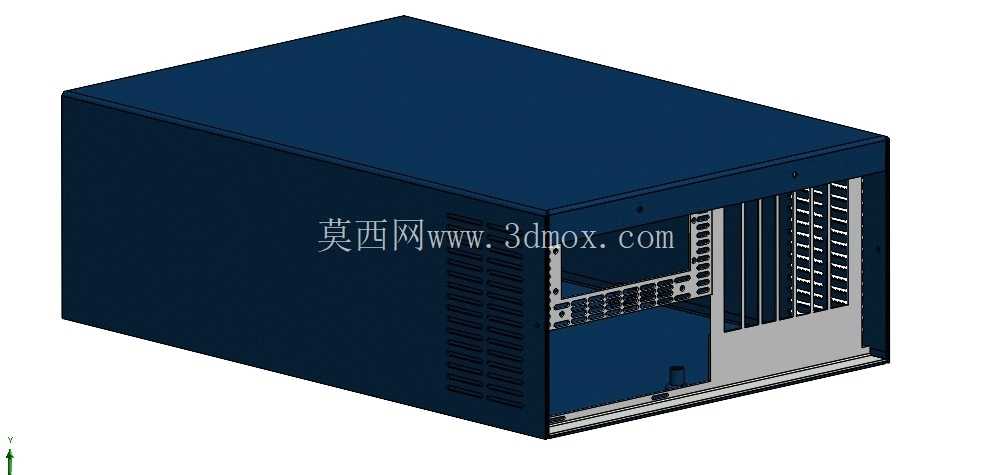

　　这款钣金结构的机箱壳体，主要面向工业控制类计算机、嵌入式工控主机的装机场景使用，日常在车间控制柜、工业设备内置主控单元、小型工作站主机的装机环节都能见到这类壳体的应用，它承担着容纳核心硬件、屏蔽电磁干扰、提供结构防护、规整内部走线的核心作用，区别于消费级台式机机箱，这类壳体更侧重结构强度与工业环境下的适配性。从设计思路来看，整体采用一体式折弯钣金作为主体框架，外壳主体为封闭的盒式结构，顶部与侧围采用整板折弯成型，减少拼接焊缝带来的结构强度短板，同时降低钣金加工的工序复杂度，适合批量冲压折弯生产。

　　前面板区域预留了标准的扩展槽位开口，对应工控主板的PCI、PCIe扩展卡位，能够兼容多块工业采集卡、运动控制卡的安装需求，槽位旁的固定孔位按照标准工控板卡的安装间距排布，无需二次打孔即可完成板卡固定。侧围板上设计有阵列式通风散热孔，孔型采用长条形冲压开孔，在保证壳体结构刚度的前提下，最大化通风换热面积，满足工业主机长时间高负载运行的散热需求，开孔的排布位置避开了内部主板的核心发热区域正对面，避免灰尘直接沉降到CPU、内存等核心部件上。

　　壳体前部的开口区域预留了光驱位、硬盘架的安装空间，内部的折弯边预留了标准的硬盘、电源安装螺孔，能够兼容标准ATX电源、3.5英寸工业硬盘的安装固定，安装螺孔的位置公差控制在钣金加工的常规精度范围内，保证标准五金件能够顺利对位装配。从安装边界来看，壳体的整体外形尺寸适配标准机柜的层板安装间距，底部预留的固定孔位可以直接固定在机柜层板或者设备内部的安装支架上，壳体后部的开口对应主板IO接口区域，开孔尺寸按照标准ATX主板的IO挡片尺寸设计，能够直接适配通用主板的后置接口，不需要额外定制IO挡片。

　　壳体的拼接位置采用折弯咬合加螺丝固定的方式，相比纯焊接结构，后期维护拆卸更加方便，不需要进行焊疤打磨、二次喷涂等工序，拆装过程不会破坏壳体表面的喷塑层。在结构强度设计上，壳体的边角位置做了折弯加强处理，避免钣金薄板在受力时出现变形，内部的扩展槽位区域额外增加了折弯压筋，提升槽位区域的结构刚度，防止多次插拔板卡时造成壳体变形。这类壳体在实际使用中，除了容纳硬件之外，表面的喷塑层能够起到绝缘防锈的作用，在车间多尘、有轻微油污的环境下，封闭的壳体结构能够阻挡大部分杂物进入内部，保护核心硬件不受损坏，同时金属壳体本身能够形成连续的电磁屏蔽层，减少工业现场的电磁干扰对主机运行稳定性的影响，避免设备出现通讯中断、数据采集出错等问题。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯半径都按照常规钣金加工的最小折弯半径设置，避免出现折弯开裂的问题，所有开孔都预留了足够的模具冲裁空间，不需要进行额外的激光切割二次加工，有效控制批量生产的加工成本。内部的走线空间预留充足，在主板、电源、硬盘之间留出了足够的走线间隙，方便电源线、数据线的排布固定，避免线材挤压到散热风扇或者板卡元件，壳体边缘的所有锐边都做了折边处理，防止装配过程中划伤操作人员或者损坏线材绝缘层。
