MiniFit垂直PCB插座多规格接插件结构

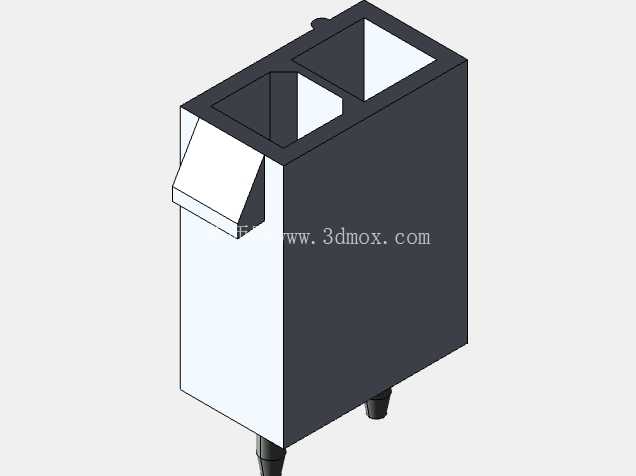

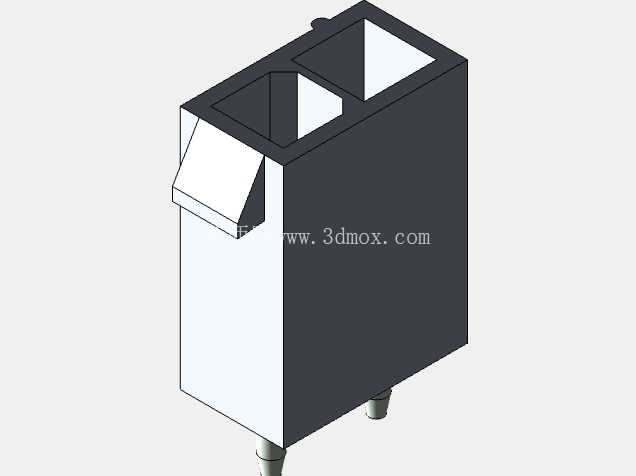

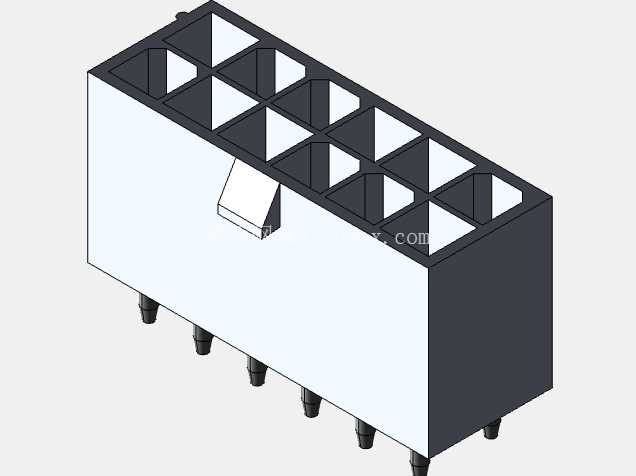

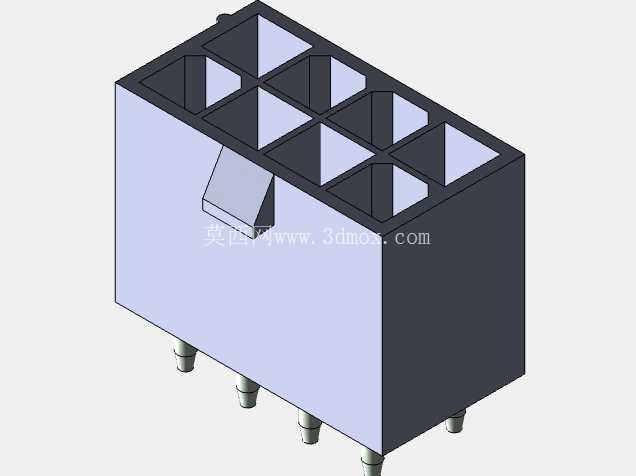

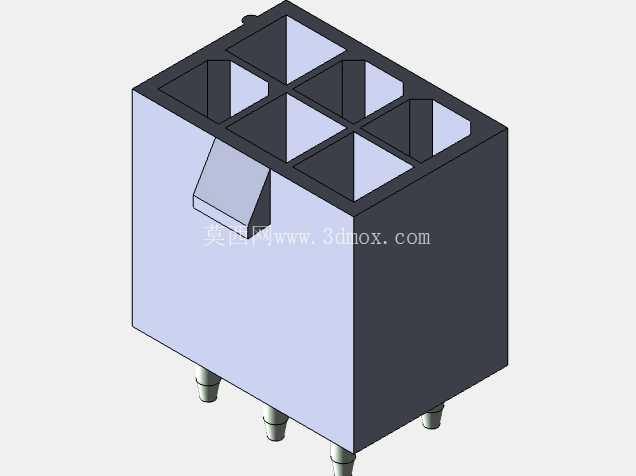

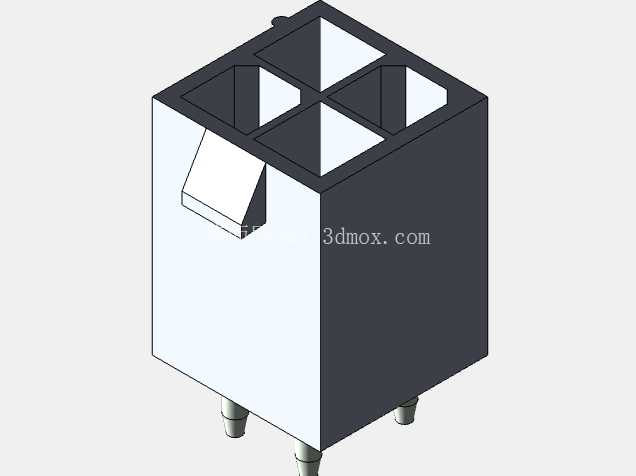

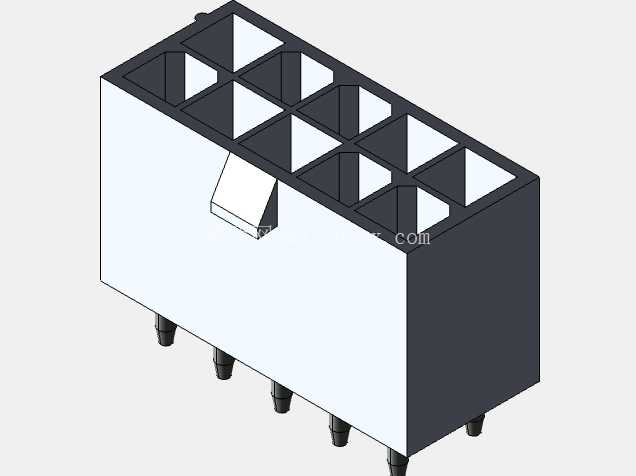

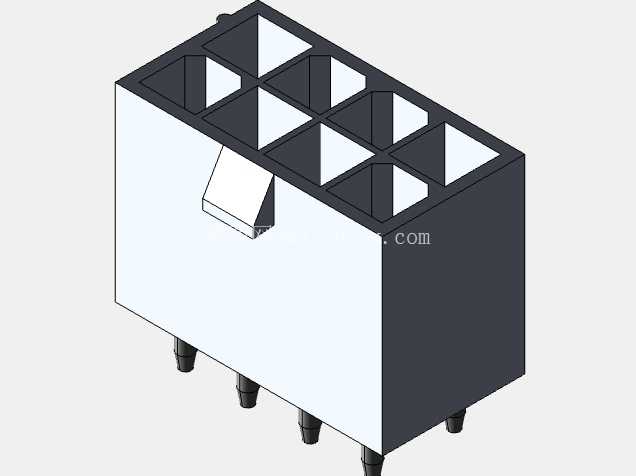

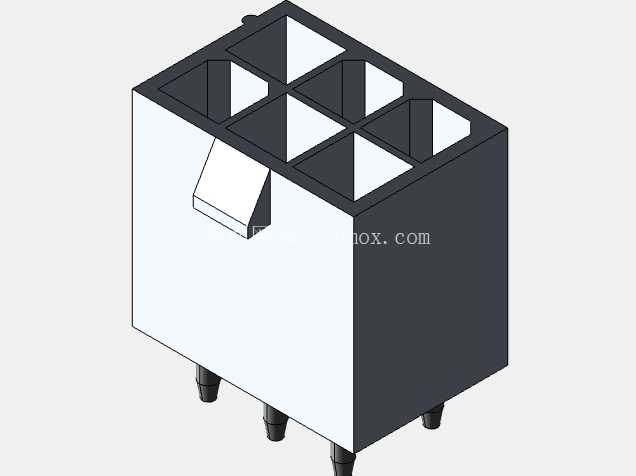

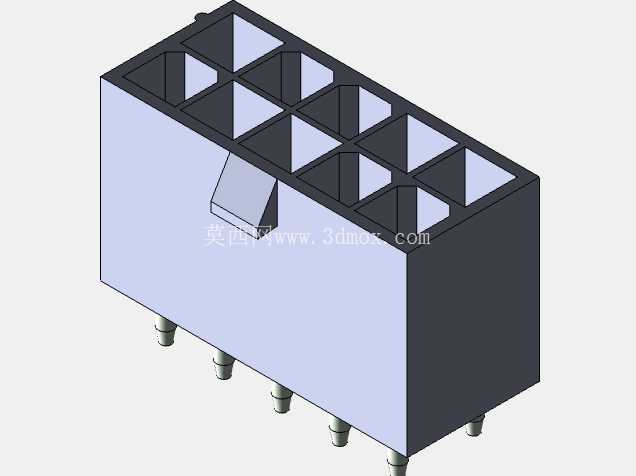

在工业控制板卡、消费电子主板、电源模块内部的板间连接场景中，垂直式PCB插座是实现板对线、板对板电流与信号传输的核心基础部件，这类接插件的选型与建模精度，直接影响整机组装的良率与长期连接可靠性。本次梳理的MiniFit规格垂直PCB插座，覆盖从2x1到2x6的常用孔位规格，可适配不同引脚数量的接线需求，建模时保留了完整的安装与配合特征，能直接用于整机装配的干涉检查、布局验证环节。

从实际使用场景来看，这类垂直插座大多焊接在PCB板的边缘位置，插合方向与PCB板面保持垂直，多用于设备内部电源输入、子板与主板的信号对接场景，相比卧式插座，垂直安装的形式能节省PCB板面的横向占用空间，适合板内布局紧凑、接线方向垂直于板面的结构设计。插座本体采用绝缘耐高温的工程塑料材质建模，插合端设置了带卡扣的防脱结构，当配套的公端插头插入到位后，卡扣会自动卡入公端的限位槽内，避免设备运输、运行过程中受振动影响出现插头松脱、接触不良的问题，这一特征在建模时做了完整还原，结构工程师在做整机装配模拟时，可直接验证卡扣的配合行程、插合后的限位间隙是否符合设计要求。

设计思路上，这类系列化接插件采用了通用基体加可变孔位的模块化设计逻辑，基础的安装引脚间距、插合面外形尺寸、卡扣位置保持统一，仅根据孔位数量调整插座本体的长度方向尺寸，这种设计能大幅降低模具开模成本，同时也方便结构工程师在选型时，无需调整PCB上的安装孔位布局，仅更换对应孔位的插座模型即可完成方案迭代。建模过程中严格遵循实际产品的尺寸公差要求，底部的焊接引脚采用直插式设计，引脚直径与伸出长度匹配常规PCB板的通孔焊接工艺要求，引脚的位置度公差控制在行业通用标准范围内，可直接用于PCB封装库的匹配验证，避免出现建模尺寸与实际器件不符导致的PCB开孔错误、焊接干涉问题。

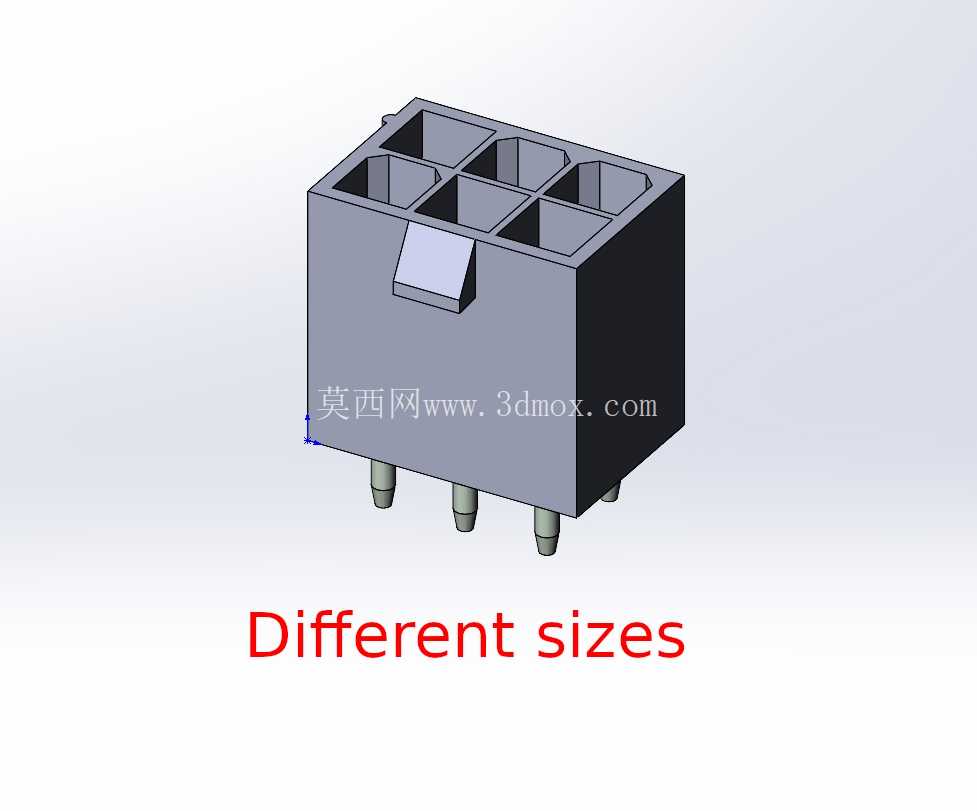

从安装边界来看，插座的插合面上方需要预留足够的手部操作空间与插头插拔行程空间，通常建议预留不低于15mm的垂直方向空间，满足手工插拔插头的操作需求；插座本体与周边PCB上的 tall 元器件（如电解电容、功率电感、散热片）的横向间隙建议不小于2mm，避免焊接过程中出现元器件干涉，同时也能预留插合时的手指操作余量。插座侧面的卡扣位置需要避开PCB上的走线与丝印标识，防止卡扣凸起刮伤板面绿油或造成线路短路。不同孔位规格的插座，长度方向尺寸随孔位数量线性增加，宽度与高度方向尺寸保持一致，这种统一的外形尺寸设计，能让PCB布局时的元器件排布更规整，减少不同规格插座带来的布局调整工作量。

在结构细节上，插座的每个插孔内部都设置了对应的端子限位结构，建模时保留了插孔内部的导向倒角，方便公端端子顺利插入，同时避免插反、插歪导致的端子变形。插座本体的底部设置了微小的定位凸点，焊接时可卡入PCB上对应的定位孔内，提升焊接时的器件定位精度，减少过波峰焊时的器件偏移问题。对于需要做整机安规认证的设备，这类插座的绝缘本体厚度、爬电距离都符合相关安规标准要求，建模时的尺寸参数与实际量产器件保持一致，结构工程师在做安规距离校核时，可直接调用模型进行爬电距离、电气间隙的模拟测量，无需额外核对器件手册。

在三维建模的实际应用中，这类系列化的接插件模型可直接导入装配体中，通过配置不同的孔位规格快速匹配不同项目的选型需求，无需重复建模。模型的插合配合面、安装引脚、卡扣位置都做了单独的特征分组，方便工程师在做运动仿真、干涉检查时快速选取对应特征，验证插头插合过程中是否会与周边结构件产生碰撞，卡扣的锁止行程是否在合理范围内。对于需要做线束布置的项目，可直接以插座的插合面为起点进行线束走线的模拟，确定线束的长度、固定位置与折弯半径，提升整机布线的合理性。
