桌面夹持式工件固定底座夹结构设计

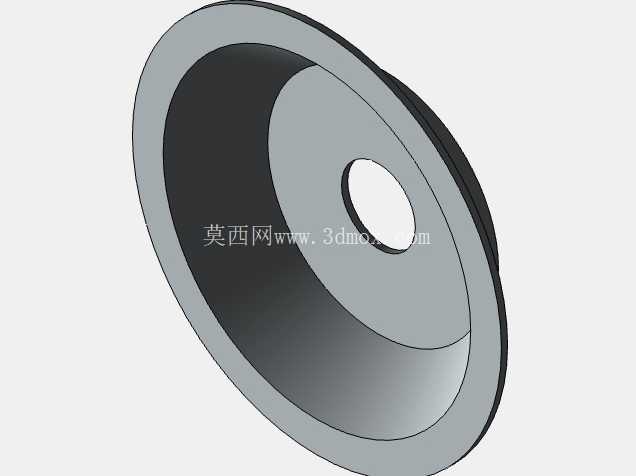

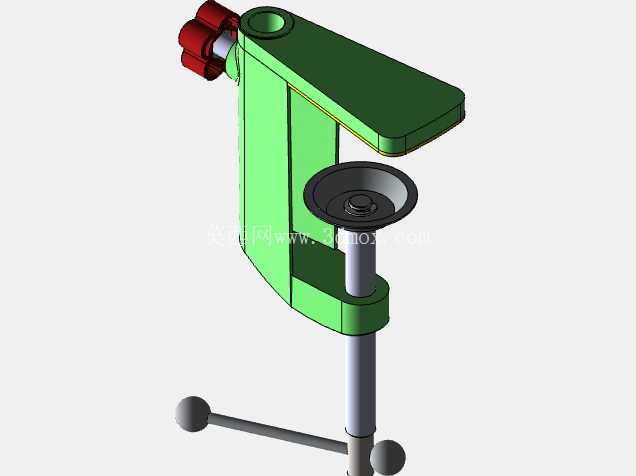

　　这款夹持装置主要面向小型加工、装配作业场景设计，常见于电子元器件组装、小型五金件修配、手工模型制作、实验室试样装夹等桌面级作业场景，能够直接固定在常规厚度的工作台边缘、设备基座侧边，无需额外打孔安装，不会破坏作业台面的原有结构，适配多数木质、钢制、复合材料的工作台边沿。从功能实现逻辑来看，装置采用螺旋进给的压紧方式，顶部的红色旋钮为施力操作端，通过螺杆传动带动下方的压盘做垂直方向的进给运动，压盘接触工件的端面做了内凹的碟形设计，能够增大与被夹持件表面的接触面积，避免单点压力过大造成工件表面压痕，同时在夹持不规则表面工件时也能提供更稳定的摩擦力，防止工件在加工受力时出现滑移。

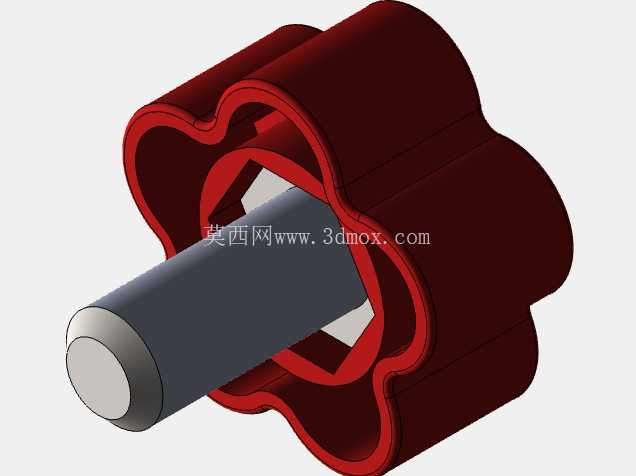

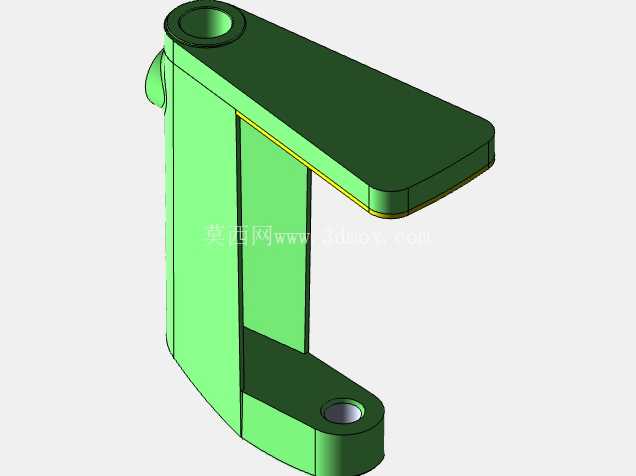

　　侧面延伸出的球形手柄为快速调整结构，在松开锁紧状态时可以快速调整夹体的开口幅度，适配不同厚度的基座安装面，不需要全程旋转螺杆进退，能够大幅缩短装夹调整的时间，提升小批量作业时的装夹效率。设计过程中优先考虑了操作的人机合理性，操作旋钮的直径做了加大处理，操作人员徒手施力时不需要借助额外扳手就能获得足够的锁紧力矩，避免手部局部压强过大造成的操作疲劳；夹体的主体承力结构采用C型开口的框架形式，这种结构的受力路径直接，从压盘传递的夹持力通过两侧的立臂直接传递到下方的固定支撑端，整体结构刚性充足，在承受常规的钻削、锉削、装配敲击力时不会出现明显的结构变形，保证装夹精度的稳定性。

　　外形尺寸方面，夹体的开口高度覆盖了常规工作台20-60mm的边沿厚度范围，水平方向的压盘中心到夹体立臂的距离预留了足够的操作空间，被夹持工件的边缘不会与夹体立臂产生干涉，能够满足小型工件的侧面加工、正面装配的操作空间需求；压盘的下行行程做了限位设计，避免螺杆旋出过量造成零件脱落，同时在螺杆与夹体的配合部位做了耐磨衬套的结构预留，长期反复使用也不会因为配合间隙增大导致锁紧松动。

　　安装边界上，装置不需要额外的安装紧固件，依靠自身的螺旋锁紧力就能固定在基座上，转移作业位置时只需要松开旋钮就能快速拆卸，不会在安装位置残留安装痕迹，适合流动作业、多工位轮换的使用场景；夹体的主体轮廓做了圆角过渡处理，没有尖锐的外凸棱角，避免操作人员在作业过程中被磕碰划伤，符合手动操作工装的安全设计要求。在结构细节处理上，压盘与螺杆的连接部位采用了可转动的连接结构，锁紧过程中压盘不会随螺杆同步转动，避免压盘旋转摩擦工件表面造成划伤，尤其适合夹持表面质量要求较高的塑料件、漆面工件、精加工金属件；夹体的承力臂截面做了变厚度设计，在应力集中的转角部位适当增加了壁厚，其余非主要承力部位在保证刚性的前提下做了减重处理，整体重量控制在单手可轻松拿取的范围，不会因为自重过大造成安装后工作台边沿负载过大。实际使用过程中，这款夹具既可以作为独立的工件固定装置使用，也可以作为小型台钻、迷你砂轮机、小型台虎钳的辅助固定基座，将这类小型桌面设备快速固定在任意工作台位置，不需要为这类小型设备配置专用的安装工作台，大幅提升小型加工设备的布置灵活性；针对小尺寸工件的精密装配场景，夹体的压盘可以更换为软质垫片，进一步降低对工件表面的压损风险，适配更多材质的被夹持工件需求。
