钻孔夹具全装配结构三维设计

在批量孔加工生产场景中，钻孔夹具的定位精度与装夹可靠性直接决定了成批次零件的孔位一致性，是钻削工序中不可或缺的工艺装备。这套钻孔夹具的整体设计围绕钻削加工的核心需求展开，区别于仅做工件固定的简易工装，整套结构兼顾了定位基准统一、装夹操作便捷、刀具路径避让三大核心功能，可适配单轴钻床的轴向进给加工场景，覆盖钻孔、扩孔、铰孔、锪孔以及倒角等多道钻削关联工序的装夹需求。

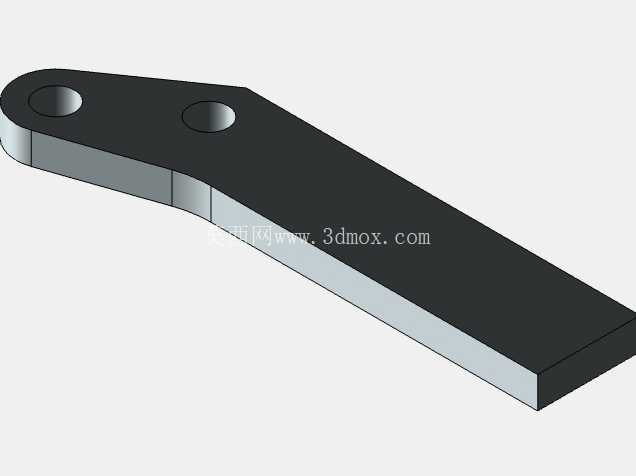

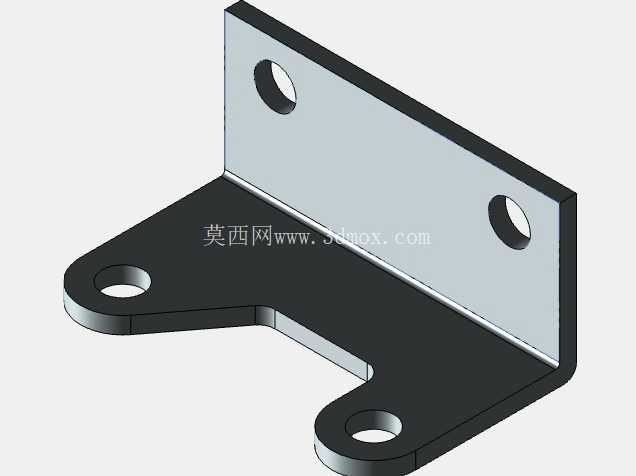

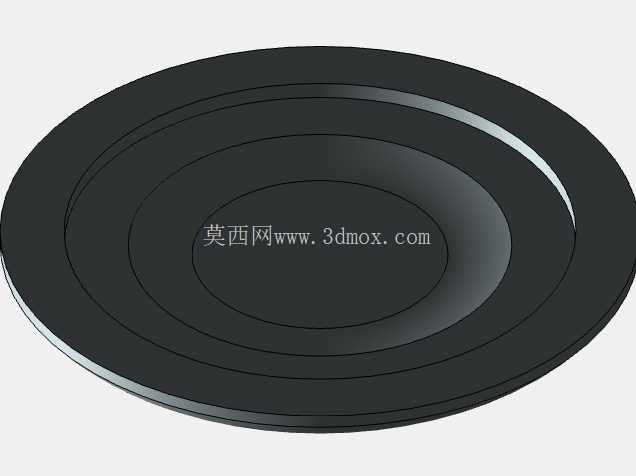

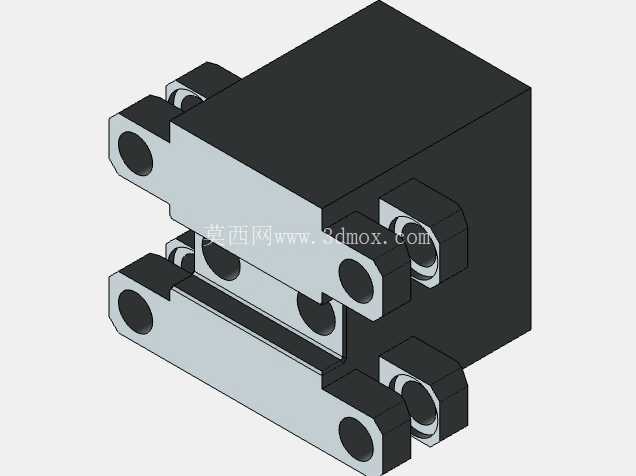

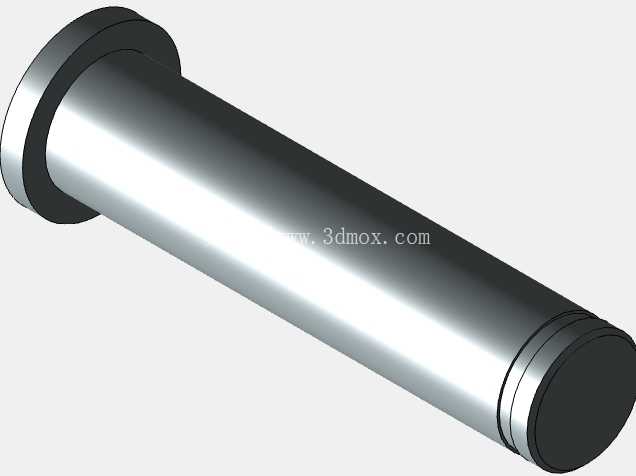

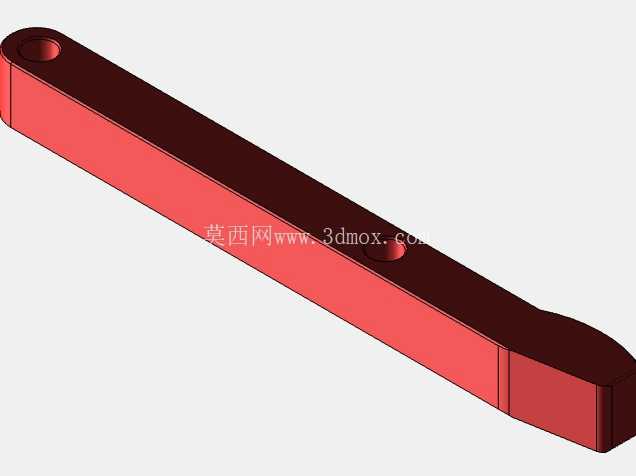

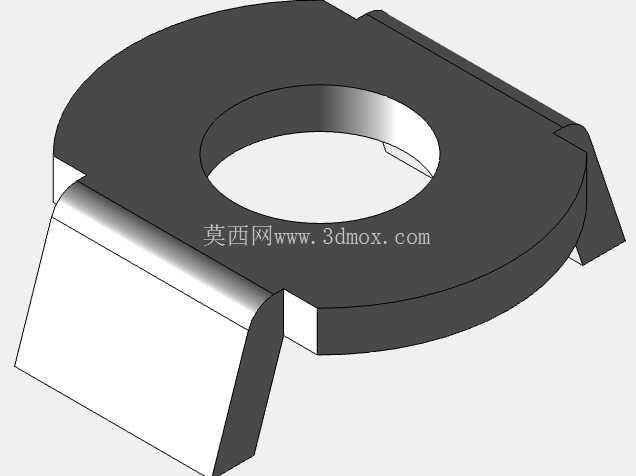

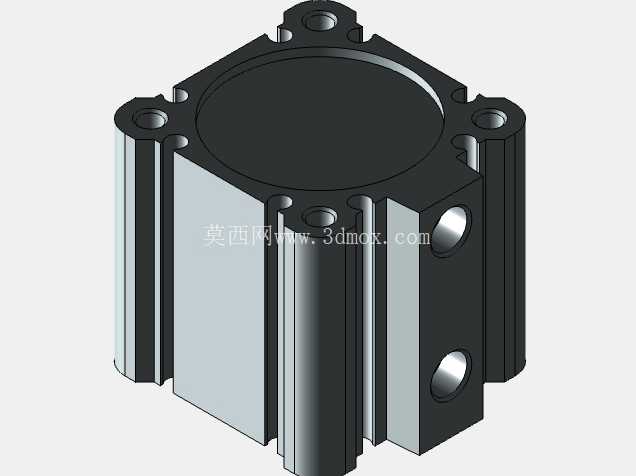

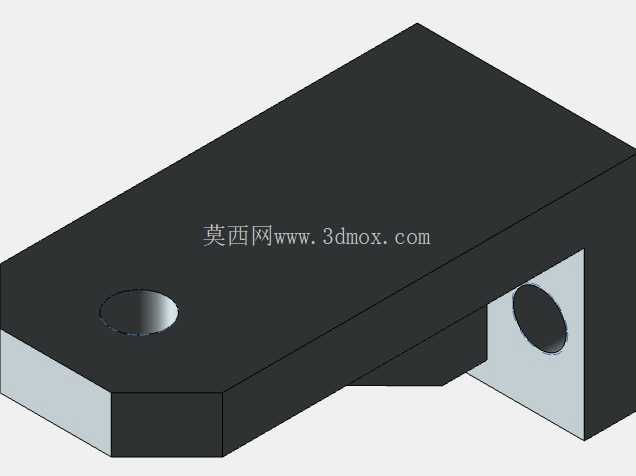

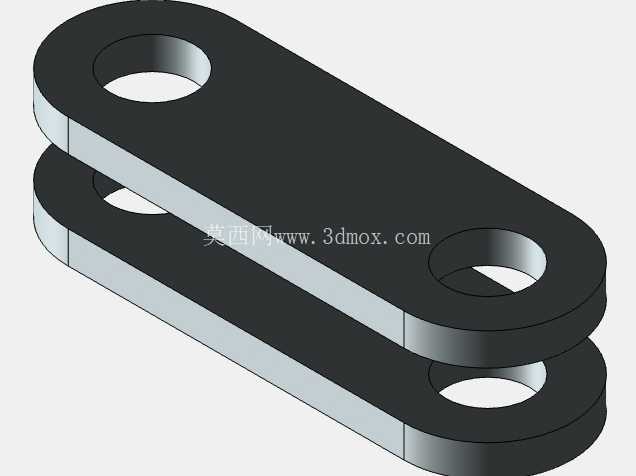

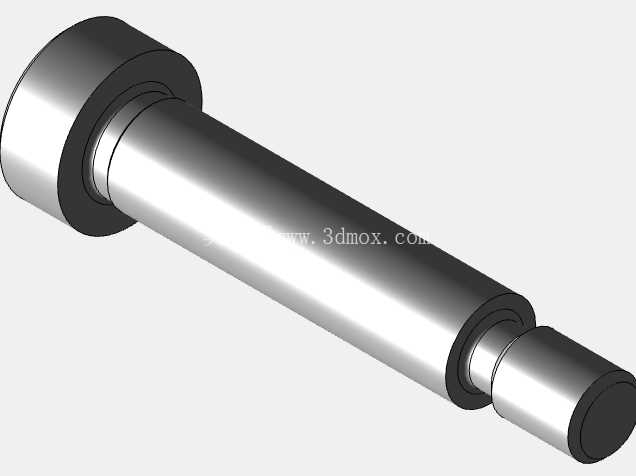

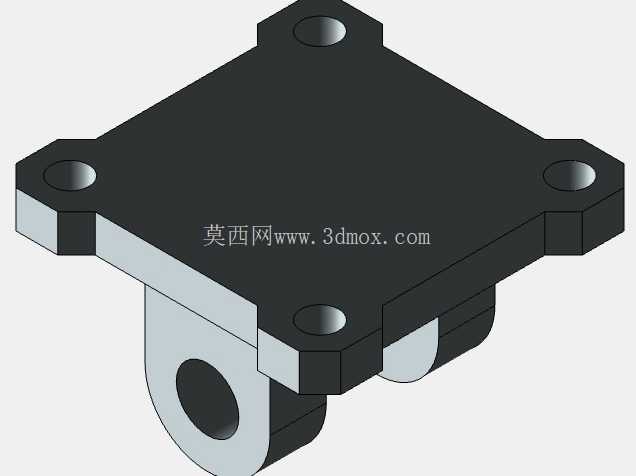

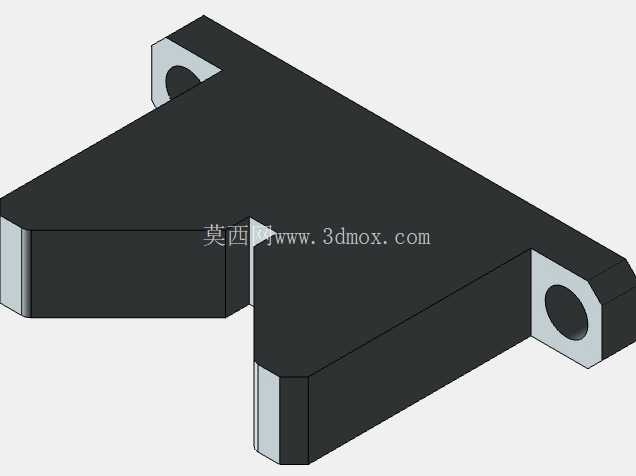

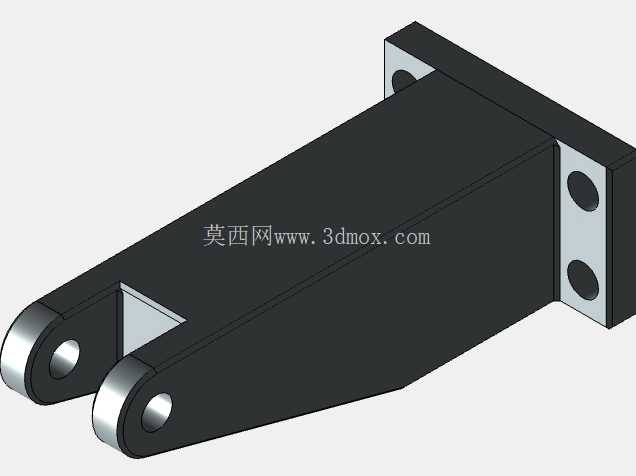

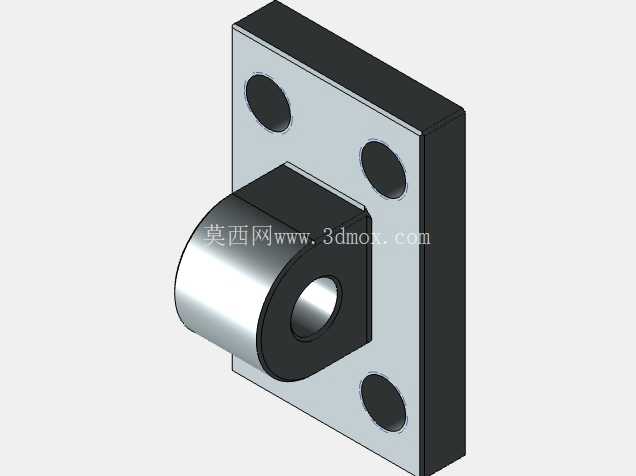

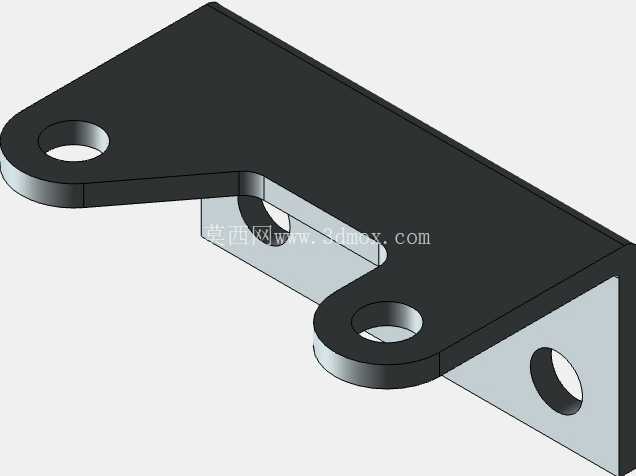

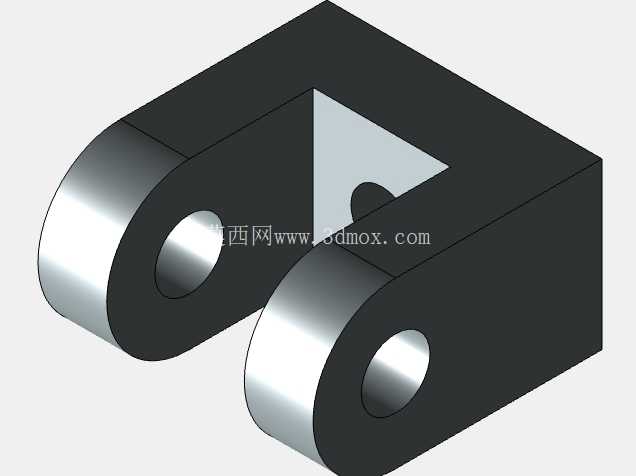

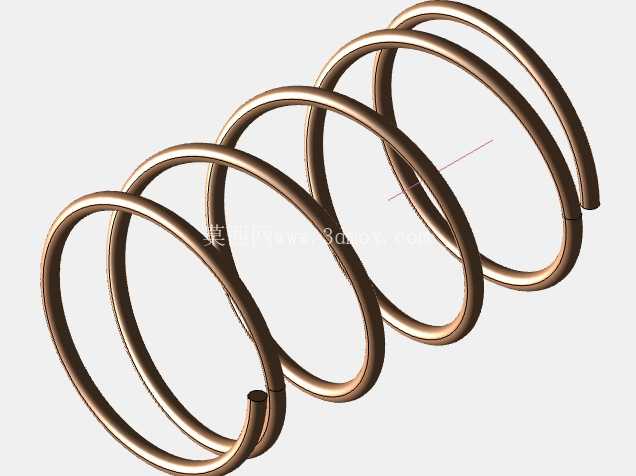

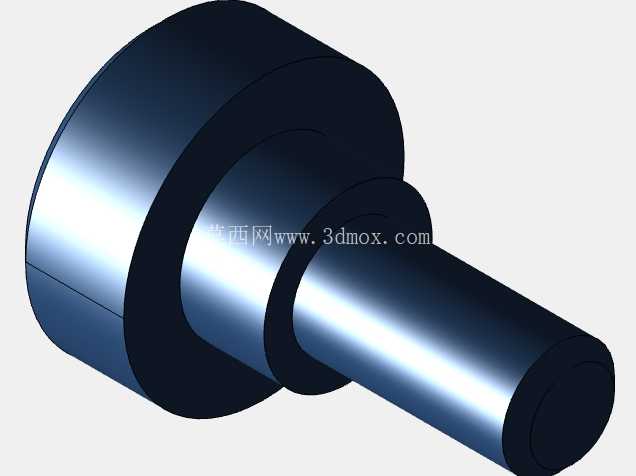

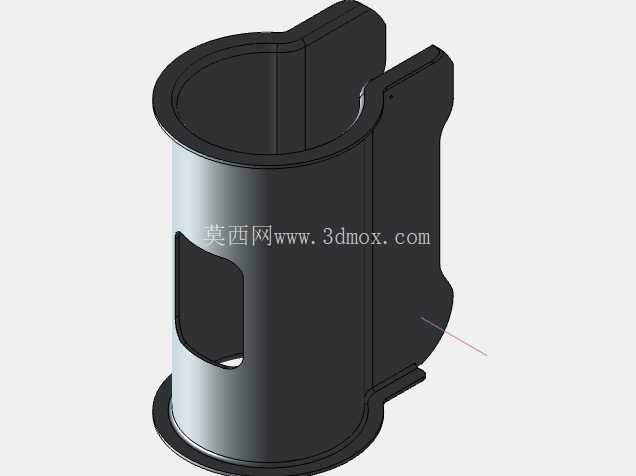

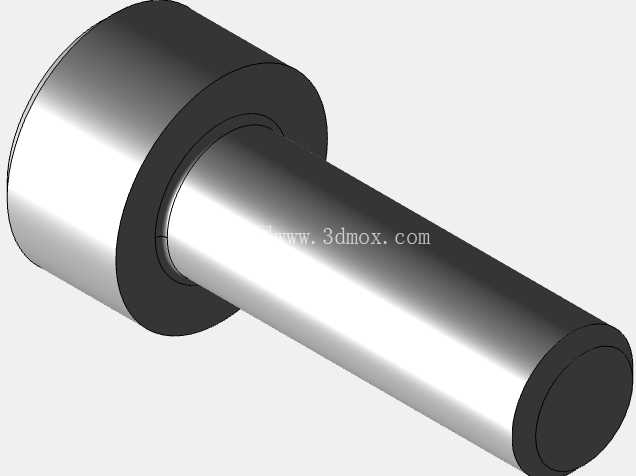

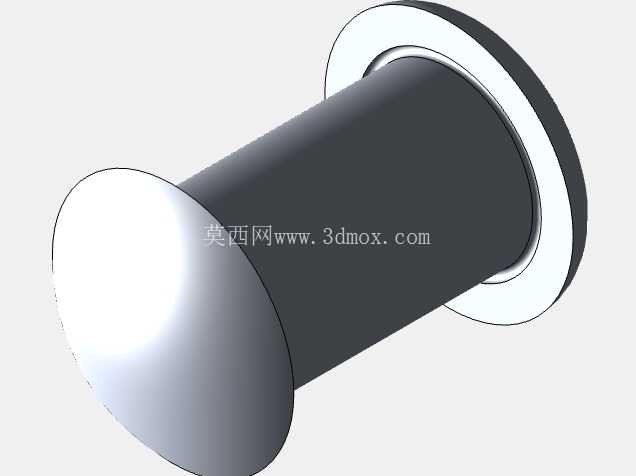

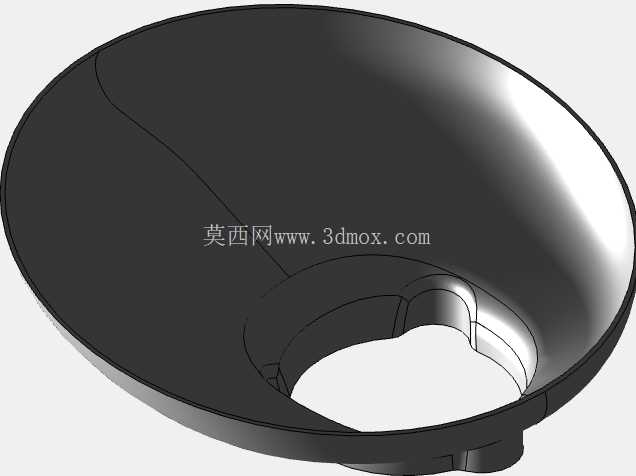

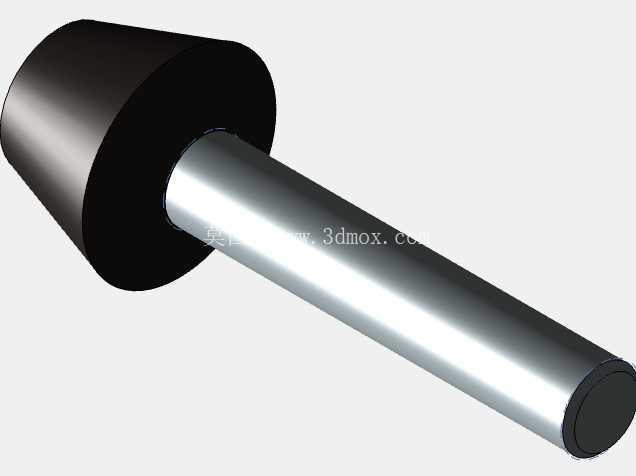

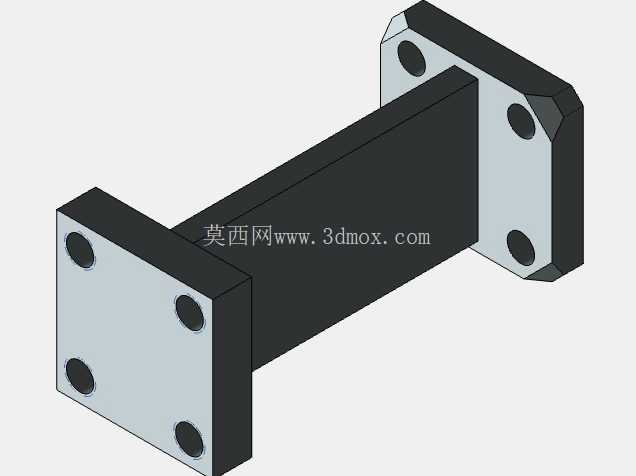

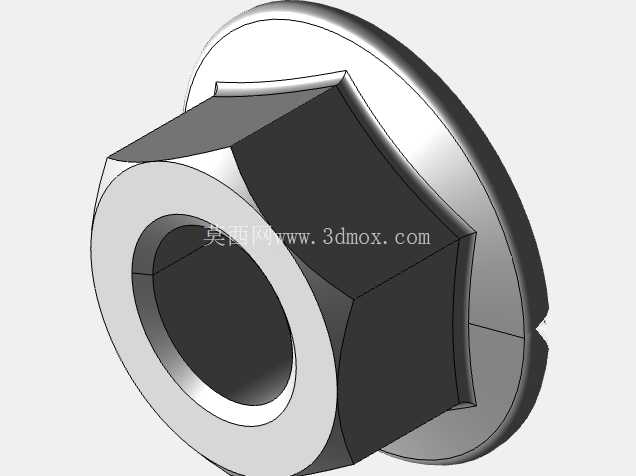

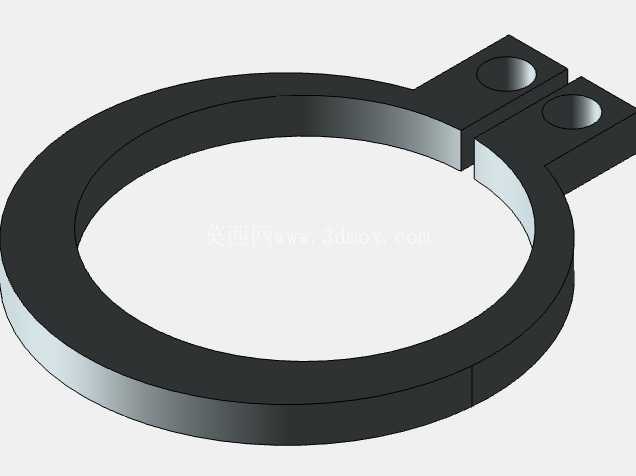

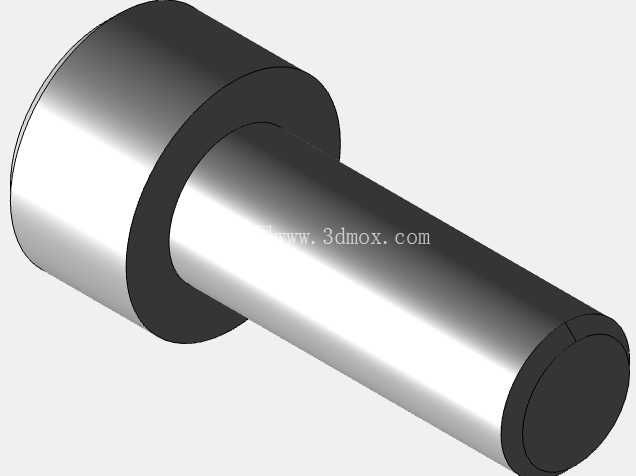

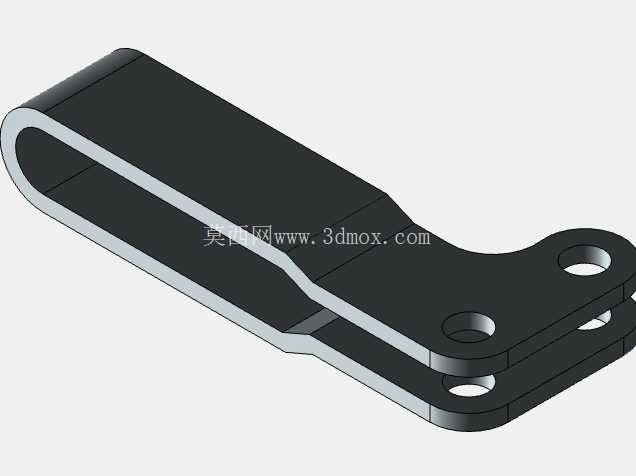

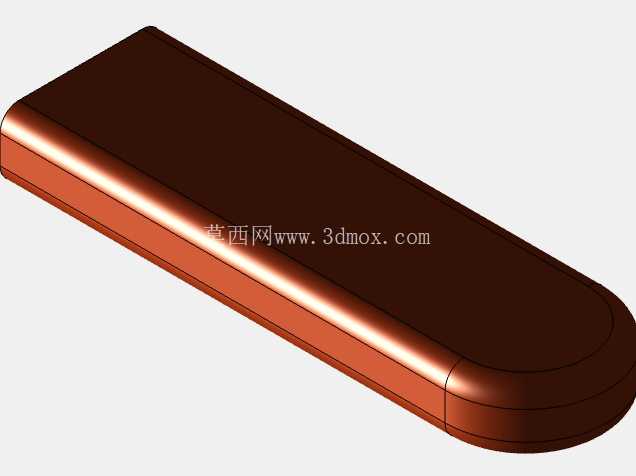

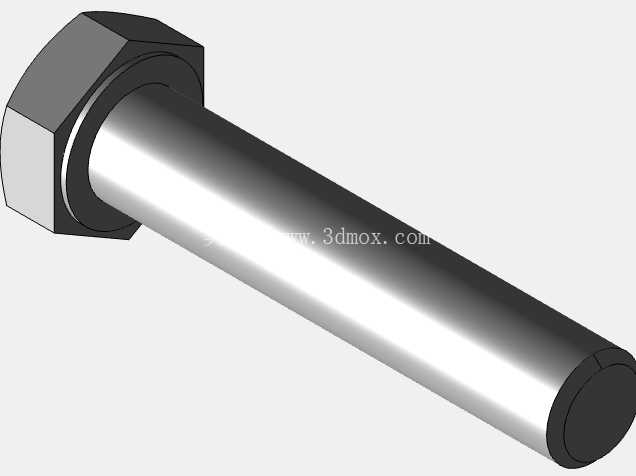

从结构组成来看，整套夹具包含钻座、底板、转向节、止动支架、V型块、底部支撑、夹杆、手柄支架、气动组件等多个独立单元，各单元间通过接触约束、对齐约束、推断中心轴约束、角度配合、距离约束、同心约束完成装配关系定义，整套装配体包含40余个独立零件，拆分设置6个子装配体与1个主装配体，层级划分清晰，便于后续针对单个零件做结构优化或者替换适配不同规格的加工工件。

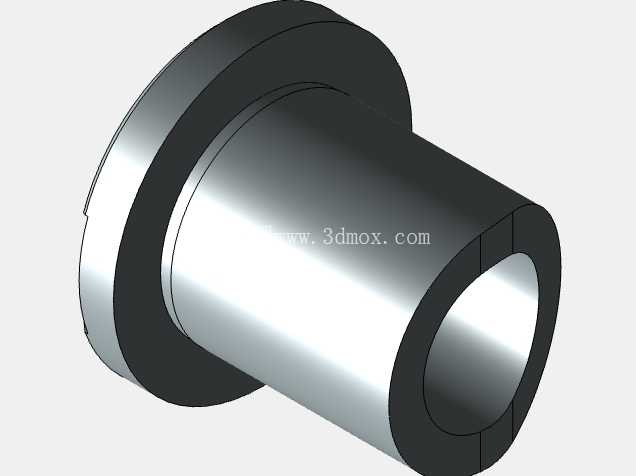

设计过程中优先考虑了定位基准的选择，以XY、YZ、XZ三个基准平面作为整套夹具的装配基准，所有定位元件的安装面均与基准平面做形位公差约束，保证夹具安装到钻床工作台后，钻套中心与钻床主轴的同轴度偏差控制在工艺允许范围内。V型块作为工件的主定位元件，适配轴类工件的外圆定位，配合底部支撑块限制工件的轴向窜动与径向转动自由度，止动支架用于抵消钻削过程中产生的轴向切削力，避免工件在进给方向发生位移，夹杆与气动组件配合完成工件的快速夹紧，相比传统螺旋夹紧结构，气动夹紧的操作行程更短，装夹效率更高，适合批量生产场景下的快速换件操作。

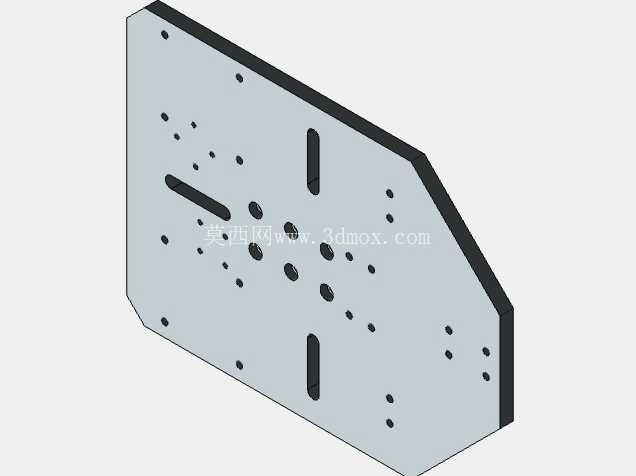

整套夹具的外形轮廓充分考虑了钻床工作台的安装边界，底板的安装孔位按照通用台钻的T型槽间距做适配设计，不需要额外制作过渡连接板即可直接完成安装，夹具整体高度控制在钻床主轴的有效行程范围内，保证钻削全行程中刀具不会与夹具本体发生干涉。针对钻削过程中切屑排出的问题，定位元件的排布预留了足够的排屑空间，钻套下方设置切屑导流间隙，避免连续切屑缠绕在定位元件上影响装夹精度。

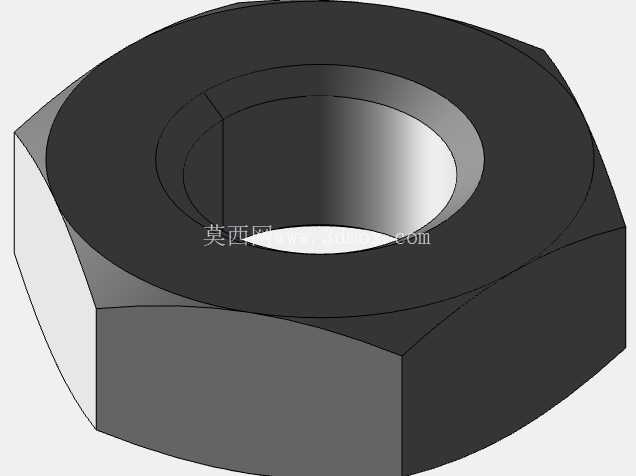

细节设计上，所有与工件接触的定位面均做了倒角处理，避免装夹过程中划伤工件表面，夹紧元件的接触位置设置防滑纹路，增大夹紧摩擦力的同时不会在工件表面留下过深的压痕。装配过程中采用自下而上的装配逻辑，先完成单个子装配体的组装调试，再将子装配体整合到主装配体中，通过矩形阵列、圆形阵列特征完成同规格紧固件的快速排布，镜像特征用于对称结构元件的快速生成，减少重复建模的工作量，边缘融合、螺纹特征等细节处理完整还原了夹具的实际加工状态。

这套夹具的结构设计逻辑可直接迁移到同类孔加工工装的开发中，对于机械加工领域的工装设计人员来说，完整的装配约束设置、零件层级划分可以作为同类工装建模的参考模板，帮助设计人员快速理清钻孔类夹具的设计要点，规避定位基准偏移、夹紧力不足、刀具干涉等常见设计问题。在实际生产应用中，这套夹具可有效降低钻削工序的装夹找正时间，将单工件的装夹辅助时间压缩60%以上，同时稳定保证孔位的位置精度，减少因装夹偏差导致的零件报废问题，尤其适合中小批量轴类、盘类零件的钻削加工场景使用。
