杠杆式手动台式压紧夹持工装结构

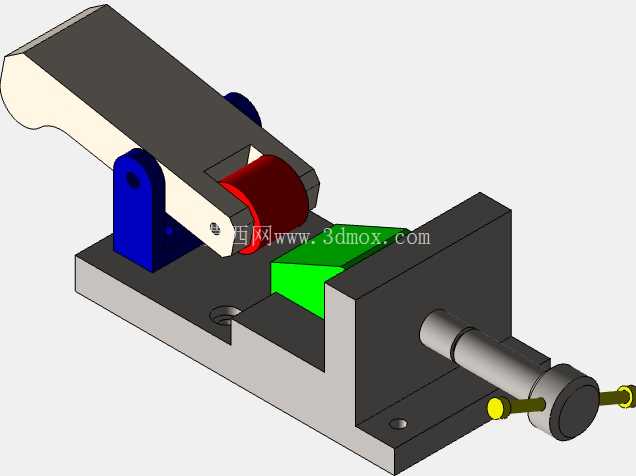

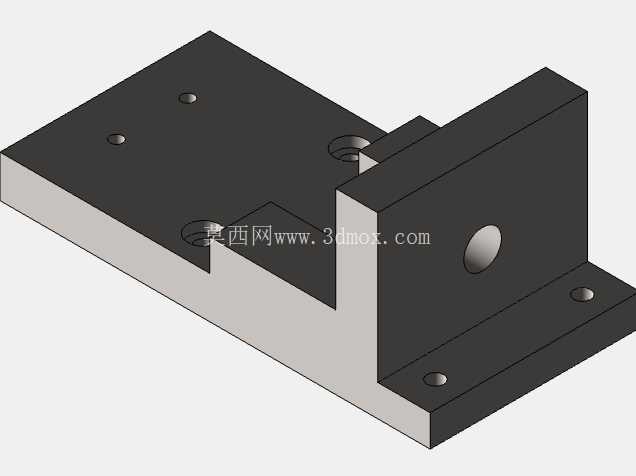

在小批量零件加工、装配工位、试样检测等场景中，手动夹持工装的应用占比始终不低，这类工装不需要外接动力源，依靠操作人员手动施力即可完成工件的压紧固定，适配多品种小批量的柔性生产需求，尤其适合工位频繁切换、工件外形存在小幅差异的加工场景。这款台式夹持工装采用杠杆式施力结构，整体安装基准为底部的矩形安装底板，底板上预留两个沉头安装孔，可通过内六角螺栓直接固定在工作台面或者专用工装基座上，安装孔的孔距按照常规工装安装的通用间距设计，不需要额外加工过渡连接板即可完成装配，安装边界清晰，不会和台面上的其他工装、刀具路径产生干涉。

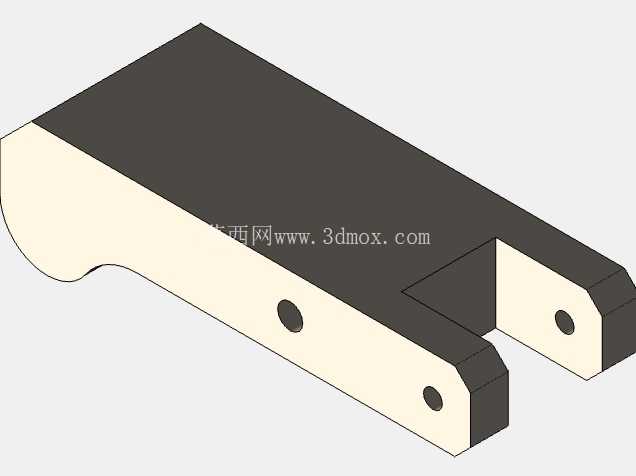

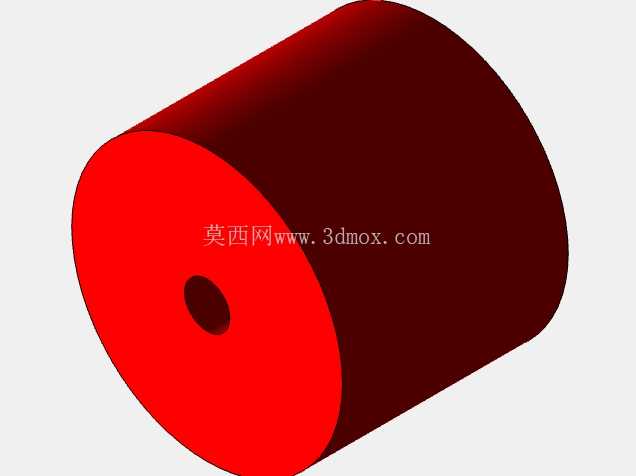

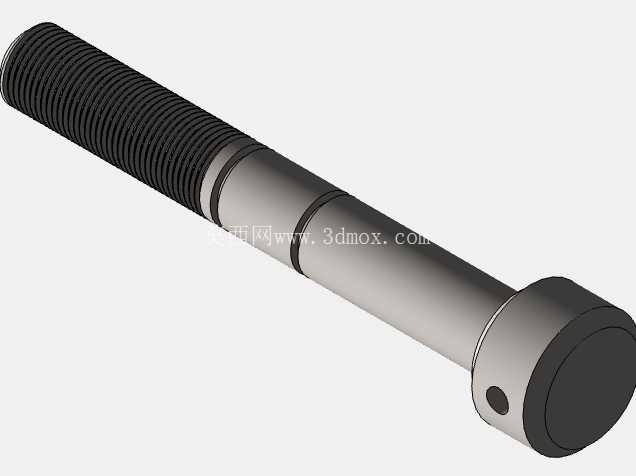

从功能逻辑上看，这套工装的核心作用是对放置在定位块上的块状工件实现快速压紧与释放，操作人员扳动上方的浅色杠杆手柄，通过中部的蓝色铰接支座传递力矩，带动前端的红色压头完成下压动作，压头的工作面做了平面处理，和工件上表面的接触面积经过核算，既不会因为接触压强过大压伤工件表面，也不会因为接触面积过小导致压紧力不足，在加工过程中出现工件移位的问题。工装的侧向设置了带黄色操作端的螺纹顶紧机构，当压头完成垂直方向的压紧后，可旋转侧方的顶杆，从水平方向对工件施加辅助顶紧力，抵消铣削、钻孔加工过程中产生的侧向切削力，避免工件在水平方向出现窜动，两个方向的夹紧力形成稳定的受力三角，保证装夹的可靠性。

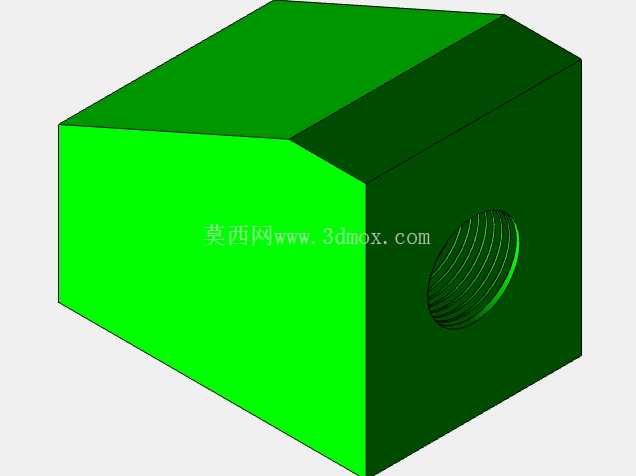

设计过程中，铰接位置的销轴配合间隙做了针对性控制，既保证手柄扳动过程无卡滞，也不会因为间隙过大导致压头下压位置出现偏移，压头和杠杆臂的连接采用可拆卸结构，后续如果更换不同厚度的工件，只需要更换对应高度的压头或者在压头下方加装调整垫片即可适配，不需要对整个工装主体进行修改，大幅降低了工装的改造成本。底部的定位块采用台阶式设计，绿色的定位工作面和工件的侧边基准面贴合，工件放置时只需要将侧边靠紧定位块的立面即可完成定位，不需要额外的找正操作，单工位的装夹时间可以控制在三秒以内，大幅提升工位的操作效率。

从结构受力的角度考量，整个工装的受力路径经过优化，操作人员施加在手柄上的力经过杠杆放大后传递到压头，杠杆的力臂比按照常规操作人员的手部施力范围设计，不需要施加过大的握力即可达到加工所需的压紧力，长时间操作也不会造成操作人员的手部疲劳。侧方的顶杆采用细牙螺纹设计，顶紧过程的进给量可以精准控制，既可以保证顶紧力足够，也不会因为顶紧力过大导致工件出现变形，尤其适合铝合金、工程塑料等易变形工件的装夹作业。工装的所有铰接位置都预留了润滑脂加注间隙，日常维护只需要定期在销轴位置涂抹少量润滑脂即可，不需要复杂的保养流程，适合生产车间的粗放使用环境。

在实际应用中，这类工装除了常规的机加工装夹场景，还可以适配装配工位的零件固定、检测工位的试样夹持等场景，因为整体结构紧凑，占用工作台的面积较小，可以在同一工作台面上布置多套同类型工装，实现多工件的同时装夹加工，进一步提升小型零件的批量化加工效率。安装底板的厚度经过强度校核，在最大压紧力作用下不会出现翘曲变形，保证长期使用过程中装夹精度的稳定性，所有外露的金属结构边缘都做了倒角处理，避免操作人员操作过程中被锐边划伤，符合生产工位的安全设计要求。
