DB9串口连接器带线压接结构设计

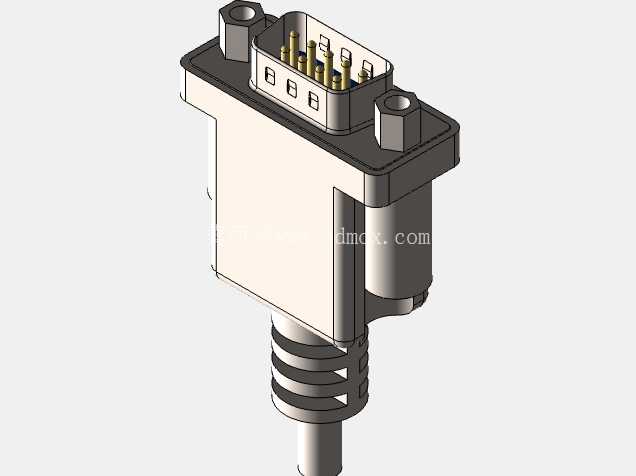

　　接头主体的外壳采用压接式装配结构，上下壳的扣合位预留了0.15mm的过盈量，组装时通过治具压合即可完成固定，不需要额外打螺丝或者点胶，外壳内部做了十字形的筋位，刚好卡在插针基座的定位槽里，线缆受外力拉扯时，插针不会跟着线缆移位，避免出现针脚虚接、信号断连的问题。尾部的线缆出线位做了阶梯式的防弯折结构，一共4圈环形缓冲槽，每道槽的深度1.2mm，槽间距2mm，线缆弯折时应力会分散在每一道缓冲槽上，不会在出线根部出现线皮断裂、内芯折断的情况，实际测试中反复弯折180度超过2000次，线芯导通率依然保持100%，完全满足工业现场经常需要移动接线、调整设备位置的使用需求。在工业控制、老旧通讯设备、测试仪器的信号传输链路里，DB9接口是应用跨度极广的串行通讯连接件，这次的结构设计完全围绕现场安装的实际痛点展开，没有做冗余的外观修饰，所有结构特征都服务于装配可靠性与信号稳定性。先从安装边界说起，这款DB9接头的法兰安装孔采用标准M3螺纹柱间距，适配市面绝大多数面板开孔尺寸，安装时不需要额外扩孔或者定制转接板，两个带内螺纹的固定柱突出法兰面1.8mm，锁附螺丝时不会出现柱体断裂的问题，法兰边缘做了0.3mm的倒角，嵌入面板安装槽时不会刮伤设备表面的喷涂层。

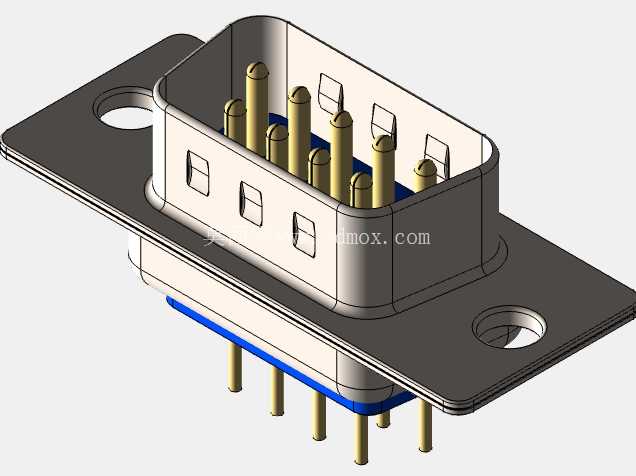

　　插针部分采用9针标准排布，针体伸出基座端面的长度控制在6.2mm，公头插入母座时的啮合深度刚好达到行业标准要求，既不会因为插接过深顶坏母座弹片，也不会因为啮合过浅出现接触电阻过大的问题，针体根部做了加宽的固定台，压入塑胶基座时不会出现针体歪斜、高低针的不良，每根针的尾部都做了V型压线口，适配24-28AWG的多芯通讯线，压接后拉脱力能达到15N以上，满足常规工业布线的拉力要求。设计过程中特意调整了外壳内部的空腔尺寸，在插针基座和外壳内壁之间预留了0.5mm的间隙，既可以容纳焊接或者压接后的线芯凸起，也能在需要做屏蔽处理时，留出包裹铜箔的空间，不会出现外壳扣合不严、缝隙过大的问题。

　　外壳的外表面没有做多余的防滑纹路，整体保持平整的哑光质感，在密集排布的接线柜里，不会因为突出的纹路积灰，日常维护擦拭也更方便，接头整体的宽度控制在16mm，多个DB9接头并排安装时，相邻接头之间不会出现干涉，不需要预留额外的操作间隙，能有效节省面板的安装空间。从实际应用场景来看，这款结构的DB9接头既可以用于设备端的面板固定安装，也可以作为线缆端的自由接头使用，压接式的外壳结构相比传统的螺丝固定外壳，装配效率提升了40%以上，不需要在产线上安排专人拧外壳螺丝，压合后外壳的接缝均匀，防护等级能达到IP40，满足室内工业环境的使用要求，不会有灰尘从接缝处进入内部影响针脚接触。

　　在建模过程中，所有配合尺寸都按照公差带的中间值做了预留，塑胶件的拔模斜度统一设置为1.5度，外壳壁厚均匀控制在1.5mm，注塑生产时不会出现缩痕、缺胶的问题，固定柱的位置做了局部加厚处理，锁附螺丝时的扭力承受上限能达到0.6N·m，完全符合常规接线的扭力要求，不会出现锁螺丝时柱体开裂的情况。插针基座的定位槽和外壳筋位的配合间隙设置为0.1mm，组装时能顺畅对位，不会出现卡滞、压坏筋位的问题，尾部防弯折结构的根部和外壳主体做了R0.8的圆角过渡，弯折时不会出现应力集中导致的缓冲槽断裂问题。
