异形多孔连接固定压铸结构件

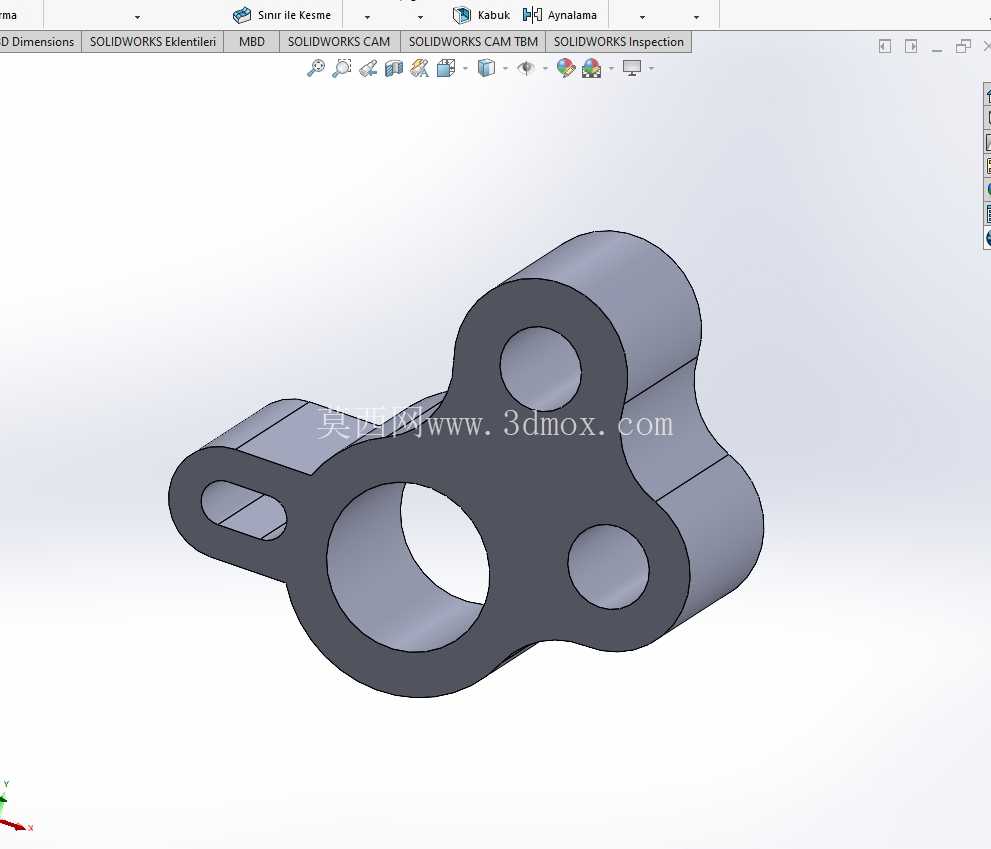

　　这类异形多孔连接构件，常出现在小型动力传输机构、轻工自动化输送线的张紧调节单元、便携动力工具的传动定位部位，核心作用是在紧凑安装空间内，同时完成主轴铰接、周边附属构件定位、安装姿态微调三类功能，替代传统多个独立零件拼接的装配方案，减少装配累计误差，提升机构整体刚性。从结构细节来看，构件中部的大直径通孔是核心铰接位，孔壁做了等厚设计，适配标准衬套或者滚动轴承的压装需求，孔的端面预留了0.2mm的精镗加工余量，压铸成型后只需要对孔壁和端面做少量精加工，就能满足轴类零件转动配合的公差要求，避免全机加工带来的材料浪费和工时增加。

　　三个分布在不同凸台上的小孔，分别承担不同的连接功能：其中两个同轴度要求较高的圆孔，用于固定附属构件的定位销，孔位相对于中心大孔的位置度公差控制在0.1mm以内，保证装配后附属构件与主轴的相对位置精度；侧边伸出的长条形腰型孔，是安装调节位，允许构件在装配时沿着腰孔长度方向调整3-5mm的安装距离，补偿机架加工带来的位置误差，也能适配传动带、连杆类零件的张紧调节需求，腰孔的两端做了圆弧过渡，避免应力集中导致的安装开裂。

　　整体外形的凸台设计完全遵循压铸工艺的成型要求，所有凸台的拔模斜度控制在1.5度，相邻凸台之间的连接圆角不小于R2，既方便压铸时的铝液填充，也能减少成型后零件的缩孔缺陷，三个圆柱凸台的高度一致，保证安装时各个连接面能同时贴合安装基准，不会出现单点受力的情况。安装边界方面，零件整体的最大外轮廓尺寸控制在80mm范围内，中心大孔的轴线距离安装基准面的高度为12mm，三个定位小孔的中心距分别为22mm、28mm，腰型孔的调节行程为4mm，安装时不需要额外预留过大的操作空间，适合在空间局促的小型设备内部布置。设计过程中特意将零件的壁厚控制在均匀的3mm，没有出现壁厚突变的区域，避免压铸成型后因为冷却速度不一致产生的变形，零件的非安装面全部保留压铸自然表面，只对配合面做精加工，在满足使用精度的前提下最大程度降低加工成本。这类构件在实际使用中，通常采用铝合金压铸成型，表面做阳极氧化处理，具备足够的强度和耐腐蚀性，能够承受中等载荷下的铰接传动需求，相比机加工整体切削的同结构零件，生产成本能降低60%以上，适合批量配套使用。

　　在装配逻辑上，中心大孔穿入主轴后，通过两个定位销孔固定周边的限位挡板或者传动拨叉，侧边腰型孔穿入固定螺栓，调整到合适位置后锁紧即可完成安装，整个装配过程不需要额外的定制工装，普通装配工人借助常规扳手就能完成操作，后期维护拆卸也十分便捷。针对长期往复运动的使用场景，零件的铰接孔位置可以根据需求压装含油衬套，不需要额外添加润滑油就能满足长期转动的耐磨需求，衬套与孔的配合采用过盈配合，压装后不会出现衬套转动脱落的问题。
