面板安装式USB A型接口结构设计

　　在工业控制机柜、测试仪器面板、外置设备转接模块这类需要长期固定外接数据通路的场景里，外露的直插式USB接口很容易因为线缆拉扯、频繁插拔出现接口松脱、焊盘脱落的问题，面板安装式的USB A型接口就是为解决这类实际工程痛点设计的接插件结构。从实际使用场景来看，这类接口不需要直接焊接在设备内部的PCB板上做悬空固定，而是通过自身带的两个安装耳直接锁附在设备面板的预留开孔位，接口尾部通过延长线转接至内部电路板，哪怕外部线缆受到侧向拉扯、拖拽，受力点都会直接传导到设备面板的结构件上，不会牵扯到内部的PCB焊盘，能大幅提升设备外接数据接口的长期可靠性，尤其适合车间里的工业检测设备、户外机柜的调试接口、经常需要插拔U盘导出数据的仪器设备使用。

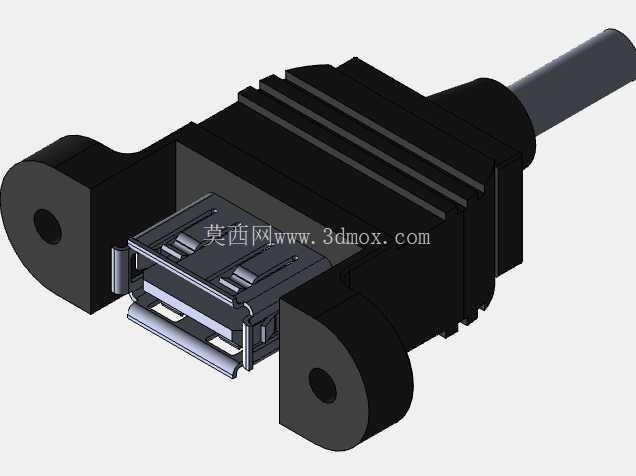

　　从结构设计思路来看，这款接口的主体采用了绝缘耐温的工程塑料做基座外壳，金属接触端子内嵌在基座内部，公头对接端完全遵循标准USB A型接口的尺寸规范，能和常规的USB A型公头实现无阻碍插拔，不会出现尺寸偏差导致的插接过紧、接触不良问题。两侧伸出的安装耳是整个结构的核心受力部件，每个安装耳上都预留了标准的螺丝过孔，安装时可以根据面板厚度选择M2或者M2.5的螺丝从面板外侧或者内侧锁附，安装耳和主体基座做了加强筋过渡，避免长期受力出现安装耳断裂的问题。接口尾部的出线端做了防弯折的应力释放结构，线缆和主体衔接的位置做了加厚的橡胶护套，能承受一定角度的反复弯折，不会因为线缆频繁摆动导致内部线芯断裂。

　　从安装边界尺寸来看，这款接口的面板开孔不需要做复杂的异形加工，只需要开出和接口主体匹配的矩形避让孔，两个安装孔的中心距遵循通用的面板式接插件安装孔距规范，能和市面上多数同类型面板接口的开孔尺寸兼容，设备做迭代升级的时候不需要重新加工面板开孔，直接替换即可。接口插入面板后，对接端的端面和面板外表面基本齐平，不会突出面板过多影响设备外观，也不会因为凹陷过深导致常规USB公头无法插到底。接触端子的排布完全遵循USB2.0标准的定义，电源、数据正负、接地引脚的位置和常规直插USB接口完全一致，接线定义不需要做调整，内部转接的时候直接按照标准线序焊接即可，不会出现接线定义混淆导致的通讯故障。在实际选型使用的时候，需要注意安装面板的厚度不能超过安装耳的避让间隙，否则螺丝锁附后会出现接口翘起、贴合不严的问题，如果面板厚度过薄，可以在螺丝位置加装平垫来分散锁紧力，避免压坏塑料材质的安装耳。另外这类面板式接口的防护等级可以根据使用场景搭配对应的防水胶圈使用，在有防尘防水要求的户外设备上，在接口和面板之间加装硅胶密封垫，就能达到基础的IP54防护等级，满足多数户外工业场景的使用要求。

　　相比直接在面板上开孔露出板载USB接口的设计，这种独立的面板安装式接口还有一个优势，就是当接口因为长期插拔出现接触不良、端子磨损的时候，不需要拆焊内部PCB上的接插件，只需要松开面板上的两个固定螺丝，更换整个接口模块即可，后期维护的成本和难度都低很多，对于需要长期连续运行的工业设备来说，这种可快速替换的结构设计能大幅缩短设备故障停机的时间。在三维建模过程中，需要重点关注对接端的内部尺寸公差，金属端子的位置度、接口内腔的插拔导向斜度都要严格遵循通用串行总线的物理层规范，否则会出现公头无法插入、插拔力异常的问题；安装耳的螺丝过孔位置要和面板开孔的基准对齐，避免安装的时候出现螺丝孔位错位；尾部应力释放结构的弧度要和线缆的弯折半径匹配，不能出现线缆弯折角度过小导致的线芯损伤。
