户外落地式四路电力分配柜体结构

做配电设备结构设计快十二年，经手的户外落地柜少说也有七八十套，这套四路配电柜体的结构逻辑，是经过多轮现场工况迭代后沉淀下来的成熟方案，目前已经在多个工业园区、县域配网改造项目里批量投用，现场反馈的防护可靠性、运维便捷性都能达到预期。先从实际应用场景说起，这类柜体主要用在10kV/0.4kV变电台区的低压侧出线端，承担四路低压负荷的分断、保护、计量功能，常见于老旧小区配电改造、城郊小型加工厂集中供电、户外临时施工台区长期供电、乡村文旅项目集中配电这些场景，安装位置多是户外露天台架、混凝土硬化基座，要直面南方梅雨季节的高湿、沿海区域的盐雾、北方冬季的积雪覆顶、厂区周边的粉尘堆积这些复杂工况，所以结构设计从一开始就没走室内柜的轻量化思路。

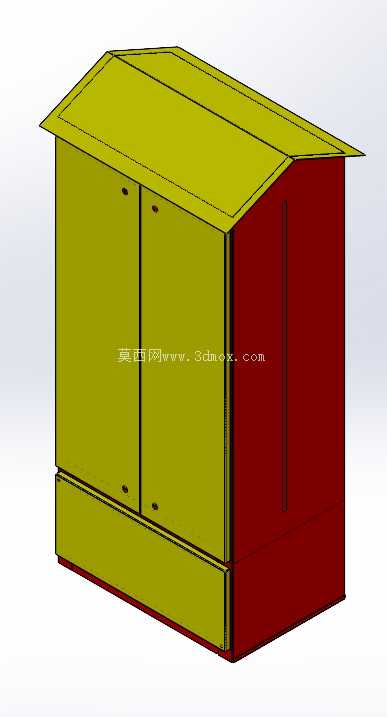

外形尺寸上，这套柜体整体宽度控制在1200mm，深度850mm，总高度1550mm，其中底部基座高度200mm，这个尺寸边界是反复核对过的：首先要满足内部四路塑壳断路器、电流互感器、铜排母排、计量模块、进出线电缆的排布空间，单回路相间安全距离不小于20mm，带电体与柜体侧板的安全距离不小于15mm，同时要适配现场常用的1300*950mm混凝土预制基座，安装孔位预留的是4个φ18的长圆孔，横向孔距900mm，纵向孔距550mm，现场安装时即使基座预埋螺栓有±15mm的位置偏差，也能顺利对位，不用现场扩孔返工。顶部做的是15°前倾的斜顶结构，挑出柜体侧板的宽度是50mm，这个设计不是为了造型好看，是实际跑现场发现平顶板柜体用个两三年，顶部积灰积水后很容易顺着顶板焊缝渗进柜内，尤其是冬天下雪融化的时候，渗水概率特别高，斜顶结构能让雨水、积雪直接顺着前倾方向排到柜体前方的运维通道侧，不会顺着侧板流到柜门密封胶条位置，减少胶条长期泡水老化的风险。

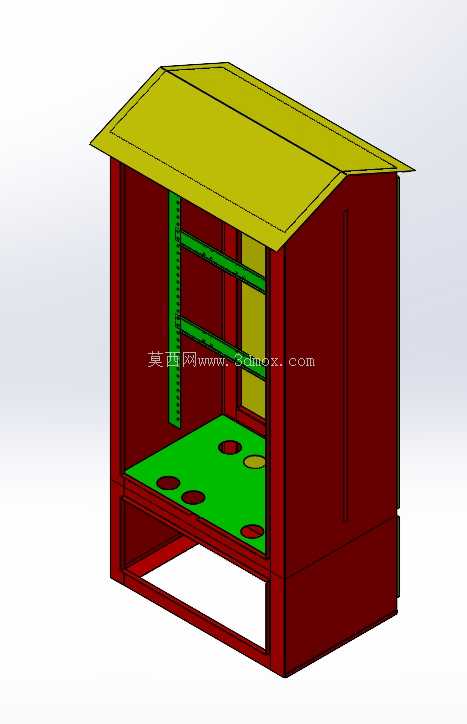

柜体的舱室划分是双开门主舱加侧封副舱的结构，正面双开门宽度各550mm，门铰链采用的是外露式不锈钢可拆卸铰链，开门角度可以达到155°，运维的时候把门完全打开，不会遮挡柜内的操作空间，两门对接处做了双层折弯的防水止口，止口内侧粘贴的是10mm厚的三元乙丙发泡密封胶条，关门后胶条压缩量控制在3mm，既能保证IP54的防护等级，又不会因为压缩量太大导致关门费力、胶条过早失去弹性。主舱内部是四路回路的安装空间，每一路预留的安装板尺寸是400*600mm，可以适配额定电流100A到400A的塑壳断路器，安装板采用的是镀锌钢板折弯的活动安装板，上下预留了调节长孔，现场更换不同尺寸的断路器时，不用重新在柜体内壁焊接固定桩，直接调整安装板位置就能固定，能减少现场改装的工作量。底部基座部分做了可拆卸的封板，封板上预留了4个φ100的电缆进线孔，每个孔都配套了橡胶密封圈，电缆穿入后可以把密封圈抱紧，防止蚊虫、雨水从电缆缝隙进入柜内，基座内部预留了150mm的电缆裕度空间，现场接线时多余的电缆可以盘在基座内，不用在柜内舱室堆积，避免影响电气间隙。

侧面的副舱是无门的整板焊接结构，主要用来布置母排的竖向走线通道，副舱和主舱之间的隔板上预留了穿线孔，母排从主舱顶部的水平母排引下来后，直接在副舱内竖向排布到各个回路的进线端，不用在主舱内跨接走线，既减少了主舱内的带电体裸露长度，也能避免运维人员开门操作时误碰到竖向母排。柜体的材质选用上，外壳采用的是2.0mm厚的冷轧钢板，内部安装板采用2.5mm厚的镀锌钢板，所有焊接位置都做了打磨抛光后再做户外粉末喷涂，涂层厚度控制在80μm到100μm之间，盐雾测试可以达到500小时无红锈，适合户外长期使用。柜门内侧预留了接地螺栓的安装位，每个门都用6mm²的黄绿双色软铜线和柜体主接地排可靠连接，避免柜门因为感应电带电，保障运维人员的操作安全。

之前做过一版早期方案，顶部是平顶结构，在南方某工业园投用了一年半，就出现了顶部焊缝渗水导致柜内湿度超标的问题，后来改成斜顶结构后，同批次投用的柜体连续三年没有出现渗水故障。还有早期的柜门铰链用的是内置式铰链，开门角度只有90°，运维的时候更换大尺寸断路器，门体会挡住操作空间，后来改成外露式大角度铰链，现场运维的反馈好了很多。另外柜体底部的进线孔，早期是开的固定尺寸圆孔，现场经常遇到电缆直径和孔位不匹配的问题，后来改成带密封圈的可调式进线结构，不管是粗的主进线电缆还是细的出线电缆，都能做到可靠密封。这套结构的所有折弯圆角都做了R3的圆角处理，没有尖锐的毛刺边，现场安装和运维的时候不会划伤施工人员的手，这些细节都是在一次次现场问题反馈里慢慢优化出来的，不是坐在办公室里画三维就能想到的。做配电柜体结构，从来不是把钢板拼起来就行，每一个尺寸、每一处折弯、每一个孔位的预留，都要结合现场的安装条件、运维习惯、工况环境来调整，不然画出来的三维模型再好看，到了现场装不上、用不好、维护麻烦，就是不合格的设计。
