实验室42U规格APC网络服务器承载机架

在实验室信息化改造、中小型网络机房搭建的场景中，机架是承载交换机、服务器、UPS电源等网络核心设备的基础载体，本次建模的42U规格APC机架，核心用途是为标准19英寸安装宽度的IT设备提供稳定的安装支撑，同时适配实验室有限的空间布局，提前通过三维建模完成空间占位校验，避免设备进场后出现通道预留不足、柜体开门干涉、走线空间不够等现场施工问题。

从设计思路来看，这款机架采用开放式框架结构，没有封闭的侧门板与前后门，这种结构并非缺陷，而是针对实验室场景的定向优化——实验室内部设备调试频率高，开放式框架无需反复开关柜门，操作人员可以从前后左右四个方向快速接触到设备接口，完成跳线插拔、硬件更换、状态巡检等操作，同时框架式结构自重更轻，在实验室楼面荷载有限的情况下，能降低整体承重压力，也方便后期调整柜体摆放位置。框架主体采用型材拼接结构，主立柱为带安装孔位的异型型材，立柱上的U位安装孔严格按照标准间距排布，每1U对应44.45mm的安装高度，42U的总有效安装高度可以满足单组机架承载多台交换机、2U高度机架式服务器、配电单元的容量需求，适配绝大多数标准19英寸机架式设备的安装要求。

在安装边界的设计考量上，建模时重点还原了机架的底部支撑结构、立柱安装面的平面度要求，以及框架整体的对角线公差控制逻辑。实际应用中，机架底部需要与地面调平，四个支撑脚的调节范围预留了足够的余量，抵消地面不平整带来的框架扭曲问题，避免安装设备后出现导轨卡滞、设备无法顺利推入的情况。框架的横向加强梁设置在柜体中部与下部位置，一方面提升整体框架的抗扭刚度，避免高层设备安装后出现框架晃动，另一方面中部的加强梁可以作为辅助理线的固定点，将强电、弱电线缆分开绑扎固定，减少线缆之间的信号干扰。

从功能特性上看，这款机架的结构设计充分考虑了设备散热需求，开放式结构没有封闭柜体的气流阻挡，设备运行产生的热量可以自然散出，对于实验室环境下非满负载运行的网络设备来说，无需额外加装机柜散热风扇就能满足散热要求，降低了运行噪音与后期维护成本。框架的前后立柱间距预留了足够的设备安装深度，既可以安装深度较浅的网络交换机，也能兼容深度较大的机架式服务器，立柱上的安装孔采用通用方孔设计，无需额外攻丝，配合标准的机柜螺丝、浮动螺母就能快速完成设备固定，安装效率远高于自定义孔位的非标准机架。

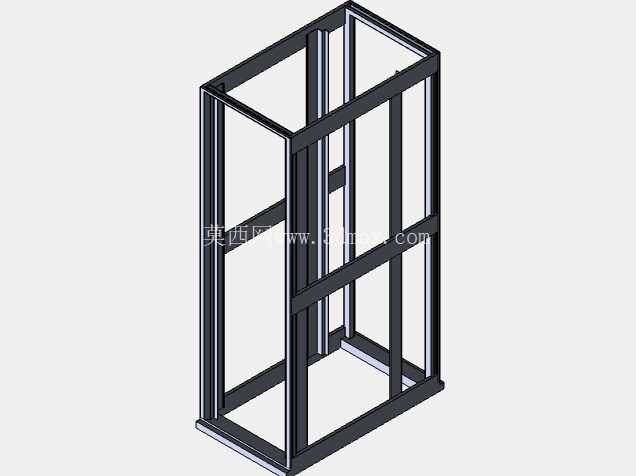

在三维建模过程中，重点还原了型材的拼接方式、安装孔位的排布规律、框架各部分的连接细节，没有做多余的外观装饰，所有结构特征都服务于实际安装需求。建模时严格按照实际尺寸搭建框架的长宽高参数，确保导入实验室整体布局模型后，可以准确模拟机架摆放后对周边通道、实验台、其他设备的空间影响，提前发现布局冲突，比如机架开门后是否会遮挡消防通道、设备侧面维护空间是否足够、电源线缆与网线的走线长度是否匹配等问题，避免现场施工时才发现尺寸矛盾，造成返工与材料浪费。

不同于商用封闭机柜，这款APC机架的设计更偏向于实用导向，没有多余的装饰件，所有结构件都采用标准化型材，加工难度低，后期维护更换配件方便，哪怕局部型材出现变形，也可以快速替换同规格型材，无需整体更换柜体。在实验室场景下，这类开放式机架还可以根据需求灵活加装层板、理线架、PDU安装位等附件，扩展能力强，既能满足当前网络设备的承载需求，也能为后续新增设备预留足够的安装空间，适配实验室信息化设备逐步扩容的使用节奏。
