复古双缸复合冷凝蒸汽动力装置

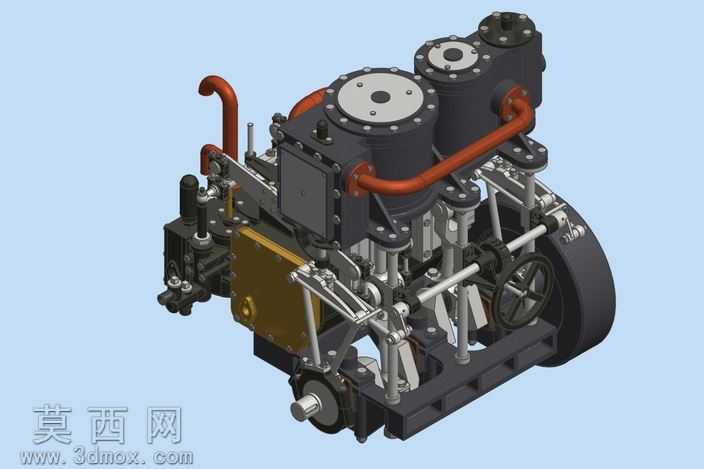

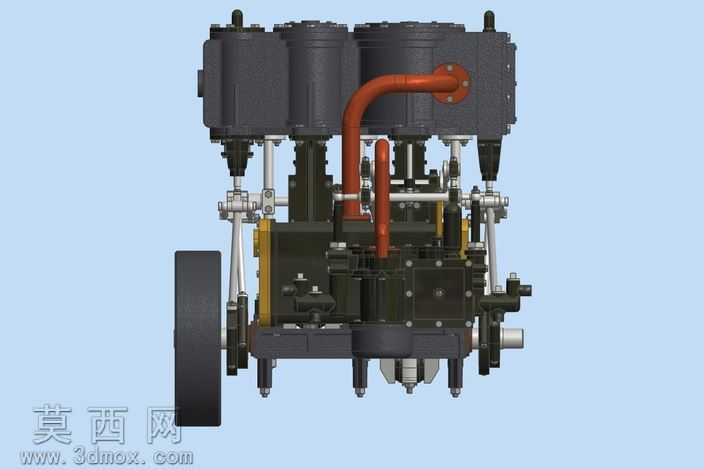

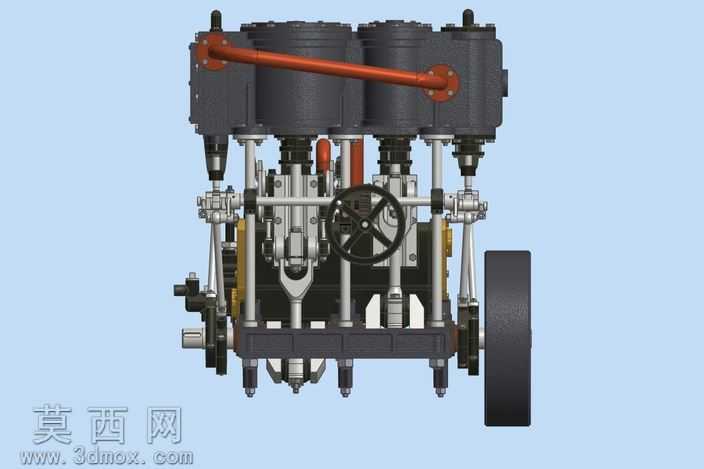

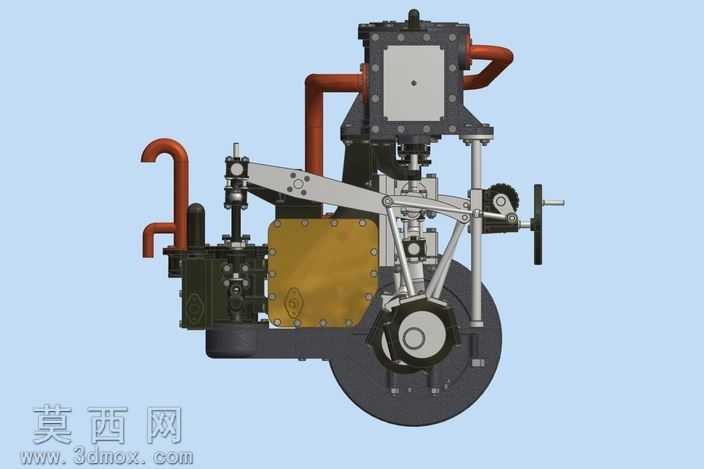

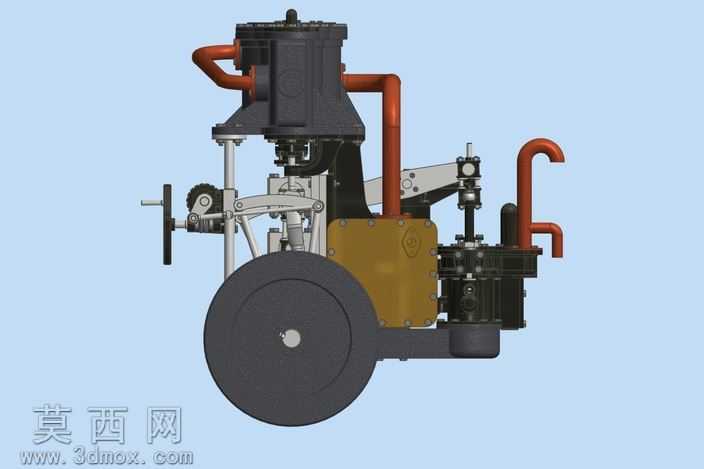

该作品为复刻经典结构的复合冷凝蒸汽引擎三维建模作品，建模过程中严格遵循1923年公开的老式蒸汽发动机设计蓝本，对整机结构进行1:1比例的数字化还原。建模阶段优先梳理整机的层级装配逻辑，将模型划分为双立式气缸总成、曲柄连杆传动机构、蒸汽管路系统、飞轮输出组件、集成式冷凝模块、底座机架六大独立装配模块，各模块间保留真实的装配约束关系，可完整演示蒸汽动力的能量传递路径。材质渲染阶段针对不同部件的功能属性匹配对应材质：气缸主体采用铸铁哑光金属材质，还原老式铸钢件的粗糙磨砂质感与长期使用形成的暗哑色泽；外露蒸汽管路做红铜做旧处理，模拟铜质管路受热氧化后的暖棕色调与轻微磨损痕迹；曲柄连杆、传动轴等运动部件采用亮面抛光钢材材质，突出金属加工面的光洁质感；侧面集成的储液箱体做黄铜旧化处理，搭配固定螺栓的金属锈迹细节，强化复古机械的年代氛围感；飞轮部件做橡胶与铸铁组合材质，边缘橡胶层做哑光炭黑处理，轮毂部分保留铸铁的厚重质感。结构设计上完整还原复合冷凝蒸汽机的工作逻辑：高压蒸汽先进入上部小直径气缸完成一级膨胀做功，做功后的低压蒸汽导入下部大直径气缸完成二级膨胀，最终排入冷凝模块完成蒸汽冷凝循环，大幅提升蒸汽能量利用率；外露的管路布局清晰展示蒸汽的流向路径，曲柄连杆机构完整保留偏心轮、十字头、连杆的传动配合关系，侧面设置的手动操作轮盘还原了老式引擎的启动调节结构，底座机架采用框架式铸钢结构，预留的安装固定孔位完全符合真实机械的安装规范。渲染阶段采用柔和的均匀布光，避免强反光掩盖机械结构细节，背景选用浅天蓝色纯色背景突出主体，多角度渲染图完整展示了引擎正面、侧面、传动端的结构细节，所有部件的倒角、螺纹、管线弯折弧度都经过精细化调整，既保证了模型的视觉真实感，也完整还原了早期蒸汽动力机械的精巧设计逻辑，清晰展现了复合冷凝技术在蒸汽引擎上的应用特点。
