燃气轮机内部结构剖面三维设计模型

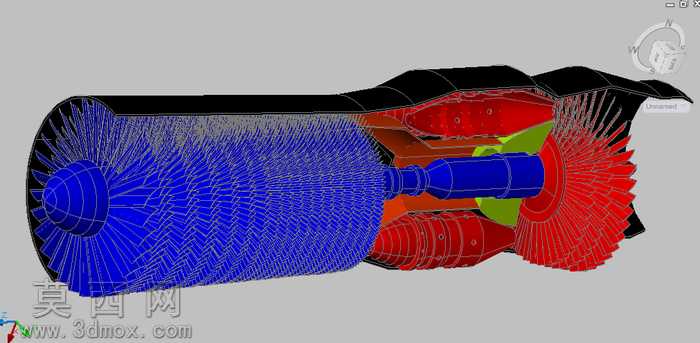

本模型为燃气轮机的剖面结构三维建模成果，建模过程中采用分层构建的逻辑，完整还原了燃气轮机从进气端到排气端的核心内部构造。首先针对前端压气机部分，采用阵列化建模方式还原了多级轴流式压气机叶片结构，每一级叶片的扭转角度、叶型曲率都参照真实燃气轮机的气动设计参数进行拟合，蓝色线框显示的压气机转子部分，严格按照同轴度要求完成各级轮盘与叶片的装配约束，确保转子整体的回转中心完全重合，还原了压气机段逐级压缩空气的结构特征。中间燃烧室部分采用腔体拆分建模，还原了环形燃烧室的内部流道结构、火焰筒的排布形态，以及燃烧室与压气机、涡轮段的衔接过渡结构，清晰呈现出压缩空气进入燃烧室后与燃料混合燃烧的腔体空间。后端涡轮部分采用红、绿分色区分不同功能的涡轮级，还原了高压涡轮、低压涡轮的叶片排布与轮盘连接结构，清晰展示出高温燃气推动涡轮做功、带动同轴压气机转动的动力传递路径。建模过程中对机匣部分采用半剖显示处理，黑色的外轮廓机匣完整包裹内部核心转子与燃烧室结构，既保留了整机的外部轮廓形态，又完整展露了内部所有核心构件的装配关系。模型采用线框加实体着色的显示方式，不同功能模块采用差异化配色区分，无需额外拆解即可直观辨识各段结构的功能边界与装配逻辑，建模时重点校准了各段转子的同轴度、叶片与机匣的间隙参数、燃烧室与涡轮段的衔接角度，确保整体结构符合真实燃气轮机的布局逻辑，清晰呈现出燃气轮机“压缩-燃烧-膨胀做功”的完整工作流程对应的结构载体，虽然当前模型暂未完成定子部分的细节模拟，但已完整覆盖燃气轮机核心做功单元的所有关键结构，可用于动力装备结构认知、原理演示等场景。
