7.45cc排量小型航空燃油发动机三维建模

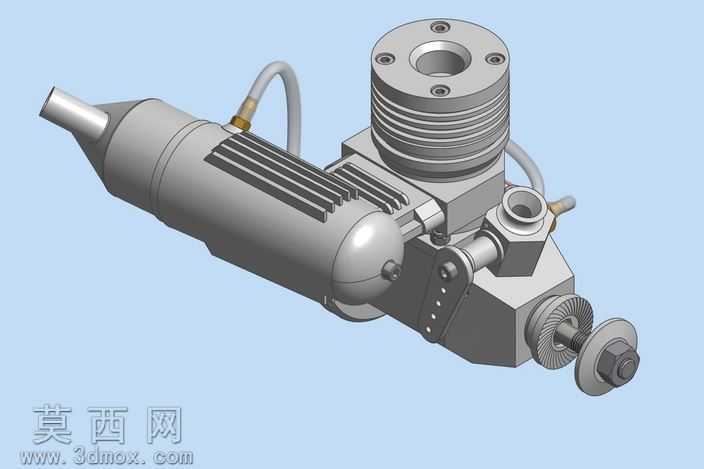

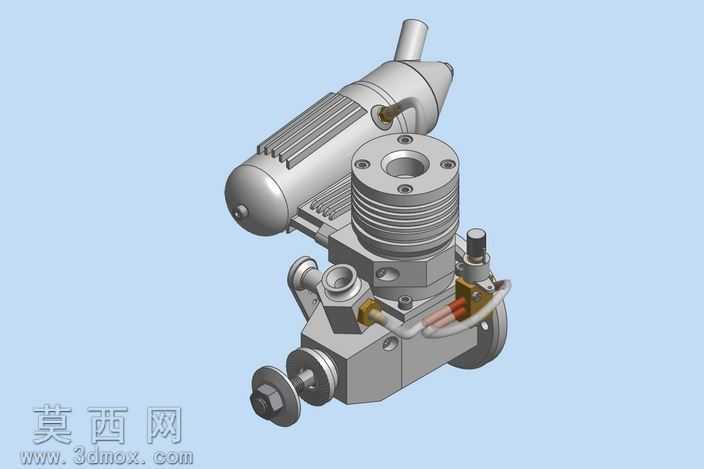

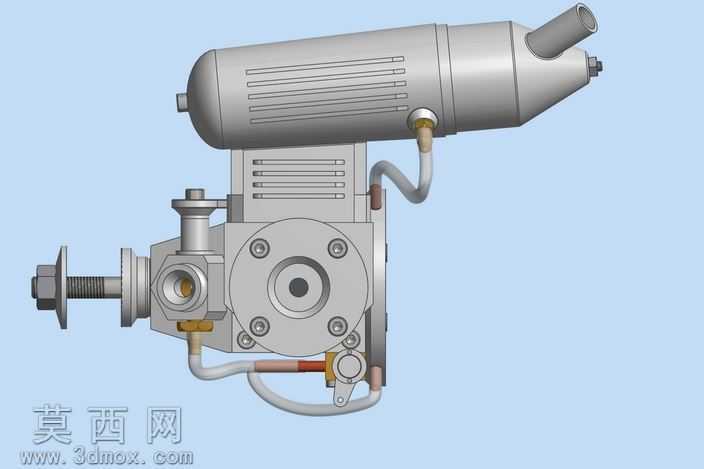

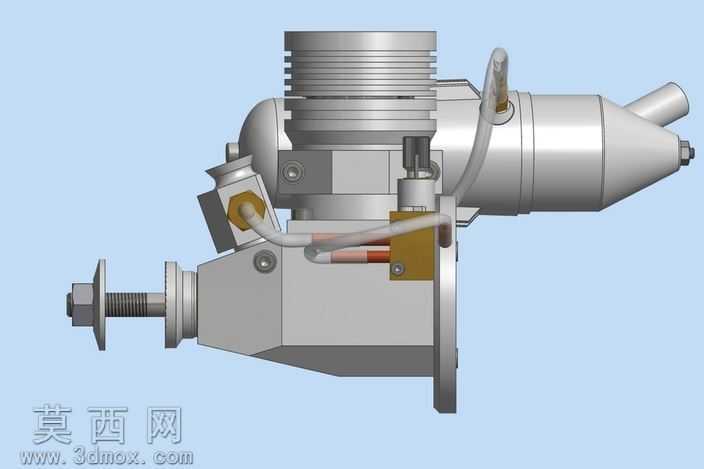

本模型为7.45cc排量小型航空燃油发动机，建模过程严格参照真实航模发动机的实物尺寸与装配逻辑完成，整体采用自底向上的建模思路，先逐一完成缸体、活塞、曲轴、消音器、散热鳍片、化油器接口、安装固定座等单个零部件的参数化建模，再按照实际装配约束完成整机的虚拟装配，还原了真实发动机的部件配合关系。建模过程中对缸头部分的环形散热鳍片做了等距阵列处理，保证每一片鳍片的厚度、间距完全一致，还原风冷发动机的散热结构特征；对曲轴输出端的螺纹结构、固定螺栓的六角端头、油路接口的倒角细节都做了精细化还原，没有省略关键的结构特征。材质渲染阶段，整机主体采用哑光铸铝材质，还原小型航空发动机轻量化铝合金壳体的真实质感，金属部件的边缘做了轻微的倒角高光处理，模拟金属机加工后的边缘反光效果；散热鳍片的缝隙处做了轻微的阴影加深处理，突出结构的层次感，消音器部分采用稍深的磨砂金属质感，和缸体材质形成区分，油路连接的铜管部分做了亮面金属材质处理，还原铜质管路的金属光泽。结构设计上，模型完整还原了二冲程小型航空发动机的典型布局，侧置消音器、顶部进气道、前端输出轴、后部安装固定耳的位置完全符合真实航发的安装要求，各部件之间的装配间隙做了合理预留，既还原了真实机械的装配公差，也保证了模型整体的视觉整洁度，没有出现部件穿模、错位的问题。建模过程中对发动机的运动机构做了结构验证，曲轴、连杆、活塞的配合关系符合机械运动原理，可直接用于后续的运动仿真演示，也可作为航模设计、动力系统选型的参考模型使用，整体模型细节丰富，结构严谨，完整还原了小型航空活塞发动机的外观特征与内部结构逻辑。
