蛇形布局嵌入式铜热管铝基板结构

在高功率密度电子设备、工业伺服驱动模块、激光发生组件的散热系统搭建中，基板与热管的组合结构是决定热传导效率的核心部件，这款蛇形布局的压制热管基板，正是针对紧凑安装空间下的高热流密度散热需求开发的结构方案。从实际应用场景来看，这类结构常被用在工控机CPU散热模组、新能源车载充电机功率板散热、小型化激光二极管温控底座等场景，这类场景普遍存在安装空间局促、热负载集中、长期运行温度稳定性要求高的特点，常规的平直热管排布很难在有限的基板面积内布置足够的热管长度，也难以保证热管与基板的接触热阻控制在合理区间。

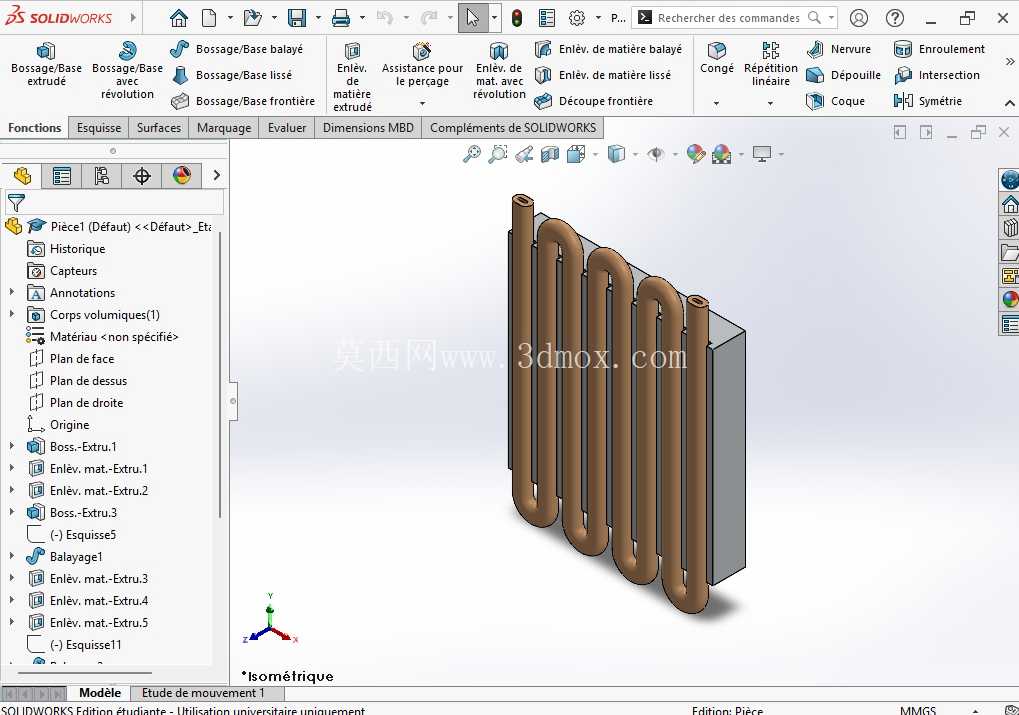

这款结构的核心设计思路，是在整块铝基板上通过铣削加工出连续的蛇形凹槽，将紫铜热管压入凹槽后通过顶部侧凹结构实现机械锁固，不需要额外的焊接工序就能保证热管与基板的紧密贴合，同时让热管的圆弧突出部分可以直接和发热器件表面接触，进一步缩短热传导路径。设计过程中特意将热管的最小弯曲半径控制在8毫米，这个数值是常规烧结铜热管能够承受的最小弯曲阈值，既不会因为弯曲半径过小导致热管内部毛细结构破损失效，也能在有限的基板宽度内排布更多的热管弯折段，提升整体的热传导容量。热管之间的边缘间距统一设置为2毫米，这个尺寸是经过加工工艺验证的最优值，既可以保证铣削加工时凹槽之间的铝筋有足够的强度，不会在压装热管时出现铝筋变形崩裂的问题，也能最大化利用基板的有效面积，避免空间浪费。

从安装边界来看，整块基板的侧边为平直安装面，预留的安装孔位可以适配标准的M3螺丝固定，基板厚度方向的尺寸经过优化，压装完成后热管突出基板表面的高度控制在1.2毫米，既可以保证热管和发热器件表面有足够的接触面积，也不会因为突出过高导致安装时出现应力集中压裂器件封装的问题。浅顶侧凹槽的结构设计是这款结构的亮点，在压装热管前，凹槽顶部的两侧预留有0.3毫米的压边余量，热管压入后通过专用工装将两侧压边向内挤压，形成倒扣结构将热管牢牢锁在凹槽内，这种固定方式相比胶粘固定的耐温范围更高，相比焊接固定的加工成本更低，同时不会出现长期冷热循环后胶粘老化、焊层开裂导致热阻上升的问题。

在实际加工落地层面，这款结构完全适配常规CNC三轴加工中心的加工能力，不需要五轴设备就能完成所有凹槽、安装孔、压边的加工，压装热管只需要简单的气动压床配合定制压头就能完成，适合批量生产。热管采用连续蛇形布局，单根热管就能覆盖整个基板的发热区域，减少了热管端部的密封接头数量，降低了热管泄漏的失效风险，同时连续的蛇形路径可以让工质在热管内部循环时覆盖整个基板区域，避免出现局部热点。在热管理性能层面，这种结构的等效导热系数远高于实心铝基板，在相同的热负载下，基板表面的温差可以控制在2摄氏度以内，能够满足高精度温控场景的使用需求，比如对温度波动敏感的光学器件、功率半导体器件的散热场景，都可以直接基于这个结构进行适配调整。

设计过程中也充分考虑了加工误差的容错空间，凹槽的宽度尺寸比热管外径大0.05毫米，既可以保证热管能够顺利压入凹槽，不会因为过盈量过大导致热管被压变形，也不会因为间隙过大导致接触热阻上升，压边的倒扣量控制在0.2毫米，既可以提供足够的锁固力，保证热管在受到横向剪切力时不会从凹槽中脱出，也不会因为倒扣量过大导致压边时铝料挤压热管外壁造成热管变形。整个结构没有复杂的异形曲面，所有加工特征都是规则的铣削特征，加工时的刀具损耗低，加工节拍短，批量生产时的成本可控，同时结构的可靠性经过了长期的冷热循环、振动冲击验证，能够适应工业场景下的复杂使用环境。
