多通路气流旋扭流体管路结构设计

　　在流体输送与动力系统的管路设计环节，多通路气流旋扭结构常被应用于需要对多路气流进行汇流、导流及流态调整的场景，比如小排量多缸内燃机的进气歧管段、实验台架的多路气体分配单元、小型通风系统的气流匀化模块，这类结构的核心作用是让不同支路的气流在汇入主通路前完成旋流整理，降低各支路气流的互相干涉，提升整体气流输送的均匀性与稳定性。从结构本身来看，该设计采用六支路弯管汇入弧形主腔的布局，每个支路的接口都做了等径圆柱段设计，接口端面预留了标准的密封贴合平面，可直接适配常规的快插接头或者卡箍连接结构，不需要额外做转接面加工。支路弯管的曲率经过反复调整，没有出现急弯或者截面突变的区域，避免气流在弯管处形成局部涡流造成压损，每个支路的入口轴线都与主腔的弧形切线方向呈固定夹角，让气流进入主腔时能顺着腔壁形成有序的旋流，而非直接对冲造成能量损耗。主腔的末端采用渐缩式的出口设计，配合内置的旋流整理结构，也就是图中可见的弹簧状导流件与多层整流隔片，能够让旋流状态的气流在流出前进一步匀化，减少气流的紊流度，保证出口处的气流速度分布均匀。

　　在设计思路上，这类结构优先考虑的是流道的顺滑性，所有管路的内壁过渡都采用大圆角衔接，没有直角或者锐角的结构，既可以降低气流输送的阻力，也能减少管路内壁的积尘或者积液风险，对于有洁净要求的气体输送场景，这种顺滑内壁的设计也能降低清洁维护的难度。安装边界方面，六个支路接口呈线性排布在弧形主腔的外侧，相邻接口的中心距保持一致，方便在安装时对接成排布置的上游管路，不会出现管路干涉的问题；主腔整体的弧形轮廓没有突出的安装耳，实际应用时可以通过配套的管夹固定在安装基面上，固定位置选在主腔的平直段，避开弯管区域，避免固定应力造成管路变形影响流道尺寸。

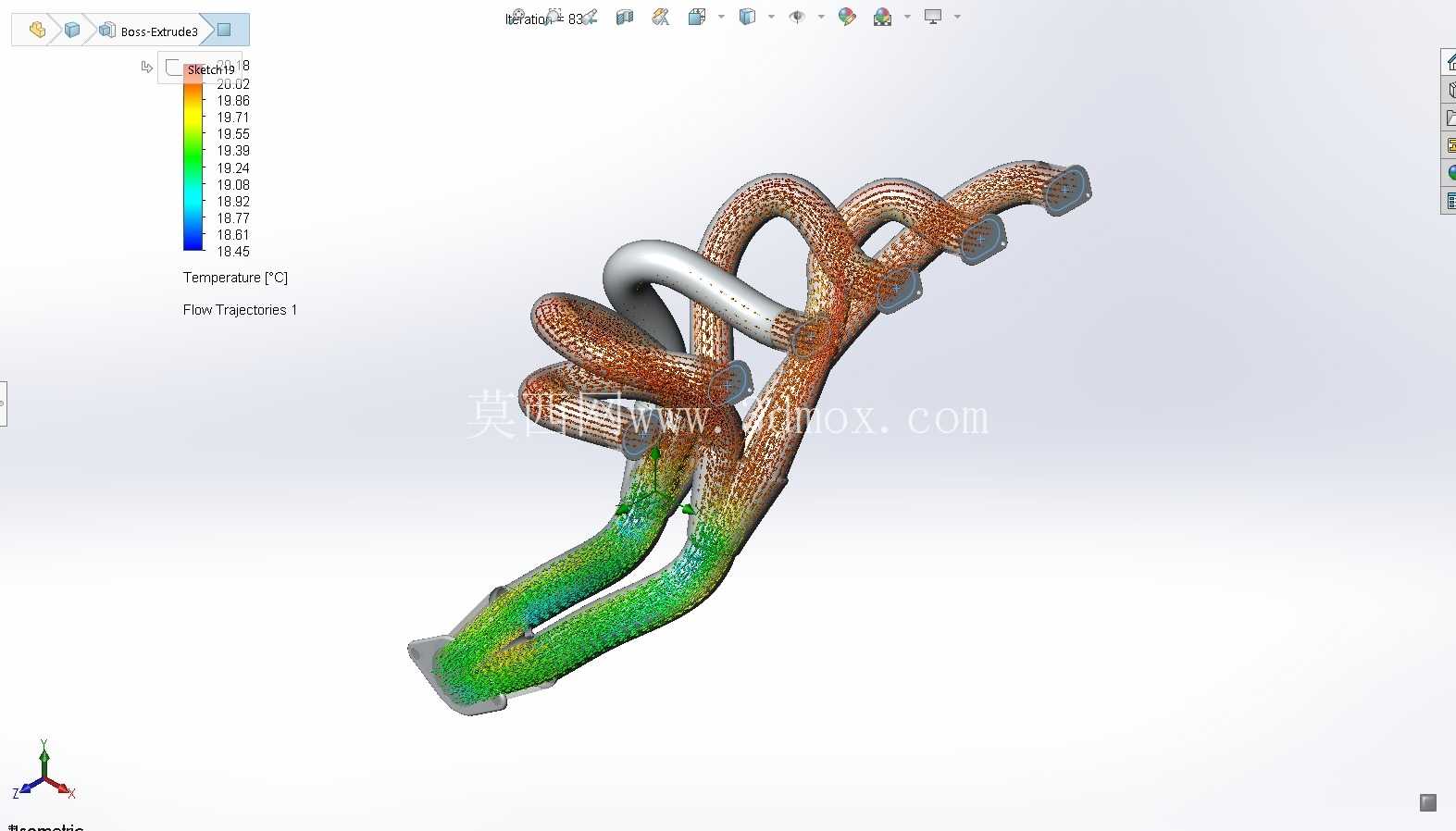

　　从流体特性的匹配来看，这种旋扭结构能够让入口处温度存在小幅差异的气流在主腔内充分混合，结合CFD模拟的流场结果，气流在流经主腔的过程中，旋流作用会增强不同层流之间的热交换，让出口处的气流温度均匀性得到明显提升，这一特性对于需要稳定气流温度的实验设备、小型进气系统来说尤为重要。结构的壁厚设计采用等壁厚思路，所有管路的壁厚保持一致，既可以满足常规气压下的强度要求，也不会因为局部壁厚过厚造成材料浪费，同时等壁厚的结构也适合采用一体成型的工艺进行加工，不管是3D打印打样还是压铸量产，都能有效控制成型过程中的变形风险。

　　在实际选型适配时，需要注意该结构的支路通径与主腔通径的匹配关系，六个支路的总通流面积略大于主腔出口的通流面积，保证气流在出口处有合适的流速，不会因为通流面积突变造成流速异常；接口的圆柱段长度按照常规接头的插入深度设计，安装时不需要额外裁剪管路，直接插入后卡紧即可保证密封性能。另外，主腔内的整流部件采用与腔体一体的连接结构，没有额外的装配缝隙，避免长期使用过程中出现部件松动脱落的问题，整流隔片的角度与旋流方向保持一致，不会对气流造成额外的阻挡，仅起到梳理流态、消除局部涡流的作用。
