做嵌入式硬件配套结构设计时,最容易踩坑的就是板卡实际装配尺寸和预留空间不匹配,尤其是做软路由、小型边缘计算网关这类产品的外壳设计、机架安装适配时,手里有精准的板卡三维模型能省掉反复打样核对的麻烦。这个模型还原的是香蕉派BPI-R4核心主板的裸板真实尺寸,做结构简化的时候特意保留了所有会影响装配的特征,没有做多余的曲面修饰,完全服务于结构适配场景。

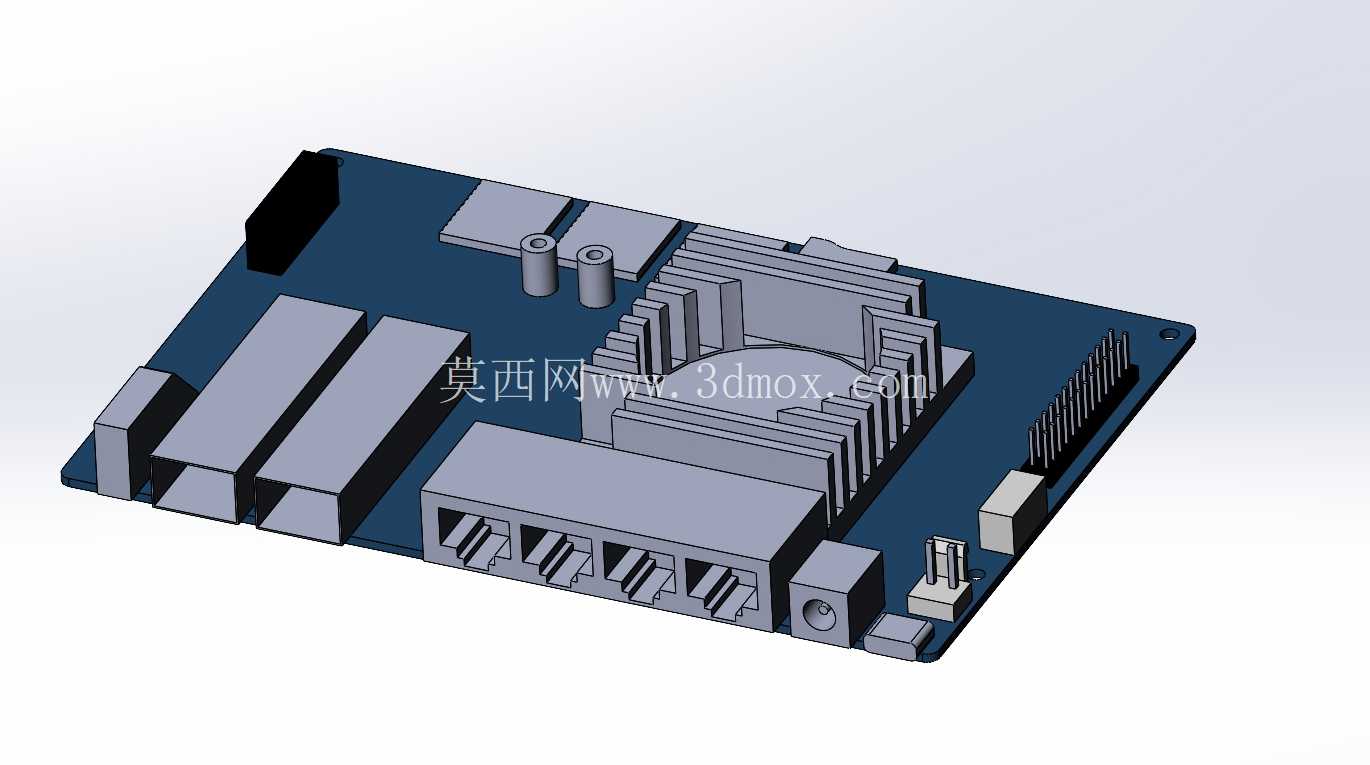

从实际应用场景来看,这块板卡常被用来做家庭千兆软路由、小型办公网络网关、边缘计算节点、物联网关主控,很多做网络设备集成、嵌入式整机开发的工程师,在设计定制外壳、标准机架安装托架、设备内部固定结构时,都需要精准匹配板卡的安装孔位、接口突出高度、散热件预留空间。模型里把板上的四个网口位置、突出高度都做了精准还原,网口的卡扣凸起、金属屏蔽壳的外轮廓都没有省略,设计外壳网口开窗的时候,直接提取模型的轮廓线就能出图,不用再反复核对实物的接口公差。

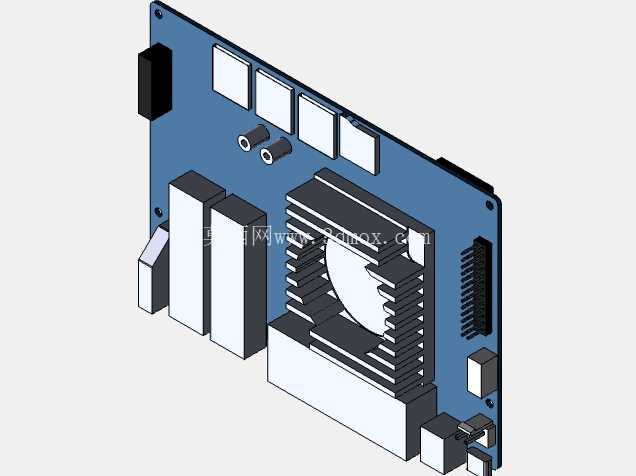

板卡上的散热片是装配时的核心干涉检查点,模型里还原了散热鳍片的整体高度、鳍片之间的间距,还有散热片底部和板卡表面的间隙,设计外壳风道、导热垫厚度选型的时候,可以直接在模型里测量间隙尺寸,不用等实物到手再反复测试导热垫压缩量。板侧的USB接口、电源接口、复位按键的突出高度也都做了等比例还原,包括接口旁边的定位柱高度,这些细节都是外壳设计时容易忽略的干涉点,比如很多人设计外壳时只算接口本身的高度,忘了接口旁边的定位凸台,最后装配时外壳压到凸台导致板卡装不到位。
设计思路上,这个模型没有还原板上的细小阻容元件,毕竟做结构设计时,毫米级的小元件不会影响整体装配,反而会让模型文件过大,拖慢装配体的运行速度;但所有超过2mm高度的元件都做了保留,包括板上的电容、接插件、固定柱、散热模组,既保证了干涉检查的准确性,又控制了模型的文件大小,适合在大型装配体里直接调用。板卡的四个安装孔位置、孔径、沉头深度都做了精准还原,孔位的相对公差控制在0.1mm以内,设计固定铜柱、安装托架的时候,可以直接匹配孔位坐标,不用再手动测绘孔距。
安装边界方面,模型里标注了板卡的整体长宽尺寸,还有板边到各个接口的距离,做1U机架式安装适配的时候,可以直接根据模型的外轮廓规划托架的固定位置,预留出接线的弯曲空间;做壁挂式外壳设计的时候,也能根据板卡的重心位置规划外壳的挂点,避免装完之后设备倾斜。另外板卡侧边的排针位置、排针突出高度也做了还原,设计扩展模块叠加安装的时候,可以直接在模型里核对排针对接的间隙,避免扩展板和主卡上的散热片、高元件产生干涉。
很多工程师做这类板卡配套结构时,一开始只拿官方的二维尺寸图做参考,很容易漏掉元件高度方向的尺寸,最后打样出来的外壳要么压到散热片,要么接口对不准开窗,用这个三维模型做前期的装配干涉检查,能把这类低级错误扼杀在设计阶段,减少打样迭代的次数。尤其是做批量设备集成的时候,前期把所有装配尺寸在模型里核对清楚,能避免后续生产时出现批量装配问题,减少不必要的物料损耗。
