带螺旋天线的LoRa无线通讯模块结构设计

在工业物联网无线数据采集、智能楼宇传感网络、农业环境监测站点这类需要低功耗长距离数据传输的场景里，射频通讯模块的结构适配性往往决定了整套硬件的落地可靠性，这款集成螺旋天线的LoRa通讯模块，就是针对嵌入式集成场景做的结构优化设计。

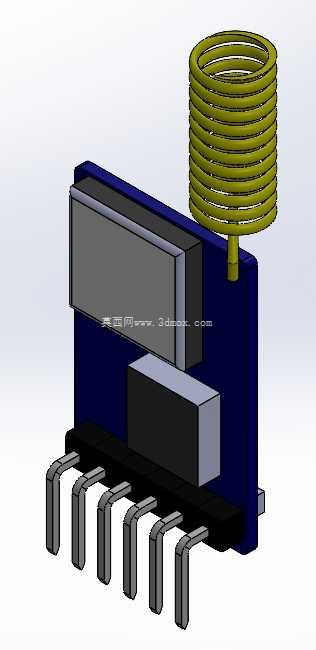

从实际安装边界来看，模块采用直插式引脚布局，引脚间距遵循标准2.54mm排针规范，整体板体宽度控制在18mm以内，长度不含天线部分为32mm，板厚1.6mm，完全适配常规 breadboard 以及定制PCB板的直插焊接需求，不需要额外做转接板设计，能直接嵌入到各类传感终端、采集网关的主板预留位中，降低终端设备的整体结构堆叠高度。板载的螺旋天线采用直立安装设计，天线本体直径12mm，螺旋段高度15mm，天线根部与板体通过同轴馈电结构硬连接，不需要额外外接天线馈线，既减少了射频信号在馈线传输中的损耗，也避免了外接天线带来的结构固定、防水密封等额外设计问题，对于不需要超远距传输、终端外壳内部空间有限的场景，这种集成天线的结构能大幅简化终端设备的外壳设计工作量，不需要在外壳上预留天线开孔或者外置天线的安装位。

设计过程中首先考虑的是射频性能与结构强度的平衡，螺旋天线的螺距、圈数都是匹配868MHz与915MHz两个常用ISM频段做的参数匹配，天线材质选用磷铜镀锡工艺，既有足够的结构韧性，在受到轻微外力碰撞时不会出现永久形变，也能保证良好的导电性能，减少射频信号的辐射损耗。模块板体上的屏蔽罩结构采用0.3mm厚的洋白铜冲压成型，覆盖核心射频电路区域，屏蔽罩边缘与板体接地焊盘通过回流焊完全连接，既可以屏蔽外界电磁信号对射频接收电路的干扰，也能避免模块自身的射频辐射对周边其他敏感电路造成影响，在多模块密集安装的采集网关场景下，这种屏蔽设计能有效降低相邻模块之间的信号串扰，提升通讯稳定性。

从功能适配的角度，模块的引脚布局做了功能分区，电源引脚、通讯引脚、配置引脚分别排布在板体两侧，引脚伸出板体的长度为6mm，既可以满足波峰焊的焊接工艺要求，也能在手工焊接时预留足够的操作空间，不会因为引脚过短导致焊接虚焊。板体上的主要元器件都做了高度管控，最高的元器件除了天线之外就是屏蔽罩，整体高度不超过5mm，在终端外壳内部安装时，只需要预留20mm的垂直高度空间就可以完成装配，不会和外壳内部的其他结构件产生干涉。另外天线的安装位置选在板体的一端角落，尽可能远离板上的电源电路和数字通讯电路，减少数字信号噪声对射频接收灵敏度的影响，这个布局位置也方便在做外壳设计时，将天线区域对应到外壳的非金属区域，避免金属外壳对射频信号的屏蔽作用，如果是采用金属外壳的终端设备，只需要在天线对应位置预留一个直径13mm的非金属窗口，就可以保证信号的正常收发，不需要将天线外置。

在实际选型应用中，这款模块的结构设计兼容常规的SMT回流焊工艺，所有元器件的耐温等级都满足无铅焊接的温度曲线要求，适合批量生产的贴片加工流程，不需要额外的手工补焊工序。模块的整体重量不到8g，对于有轻量化要求的便携监测设备、无人机搭载传感设备这类对重量敏感的场景，也不会带来过多的负载负担。另外板体的边角做了R0.5mm的圆角处理，避免在装配过程中尖锐的板边划伤操作人员或者损坏外壳内部的线材绝缘层，这些细节设计都是在批量装配场景中总结出来的实用优化，能减少生产过程中的不良率。
