智能手机外观结构多方案三维设计

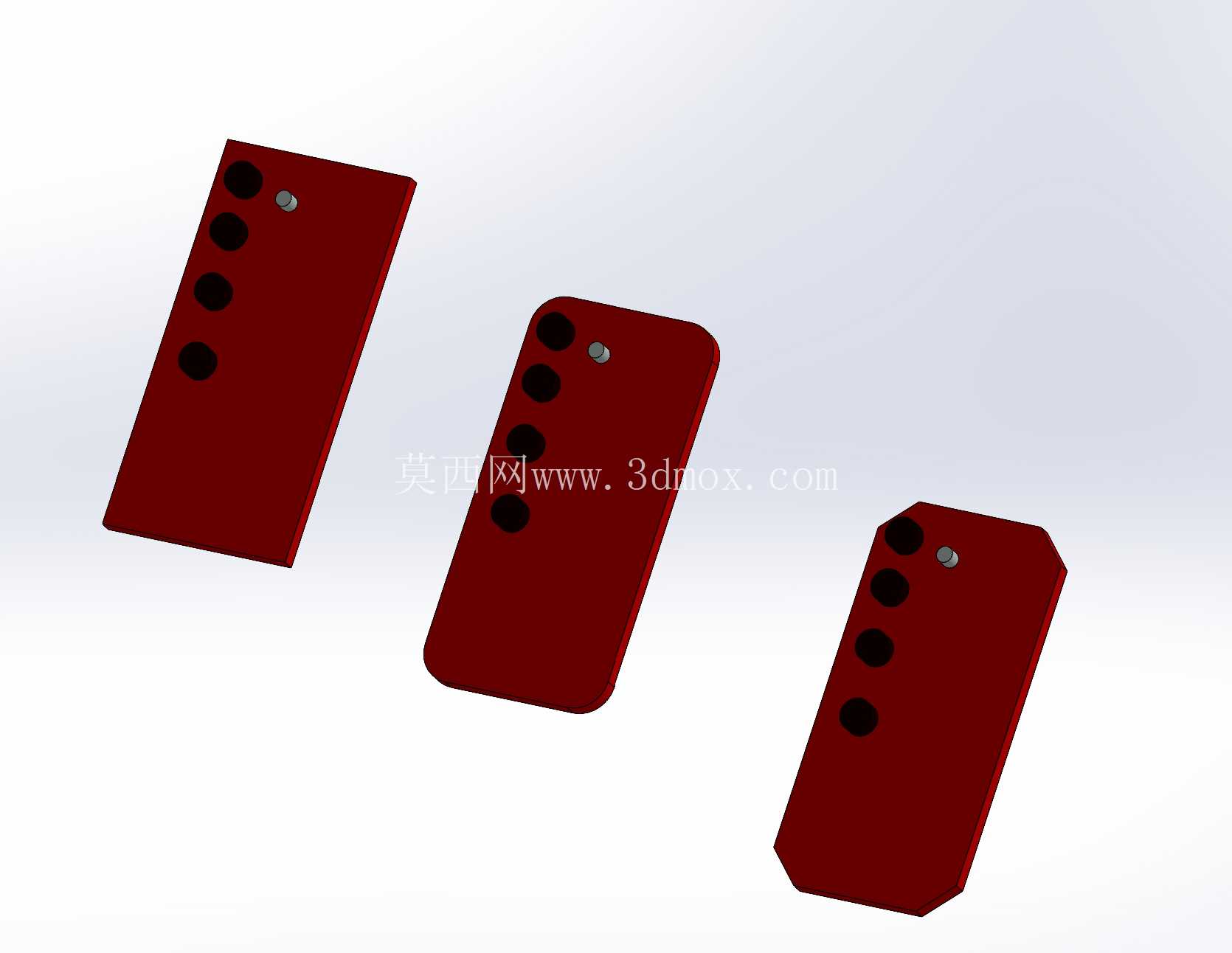

　　本次呈现的智能手机外观结构设计方案，核心围绕消费电子领域终端产品的结构验证需求展开，覆盖了直板圆角、直边方正、切边异形三类主流机身形态的壳体结构建模，可直接用于产品前期外观评审、结构干涉校验、手板打样前的尺寸确认环节。从实际应用场景来看，这类三维结构模型主要服务于消费电子研发阶段的多方案比对，结构工程师可在建模环境中直接调整摄像头开孔位置、机身R角弧度、侧边按键排布，无需反复制作实体手板，能大幅压缩前期方案迭代的周期。

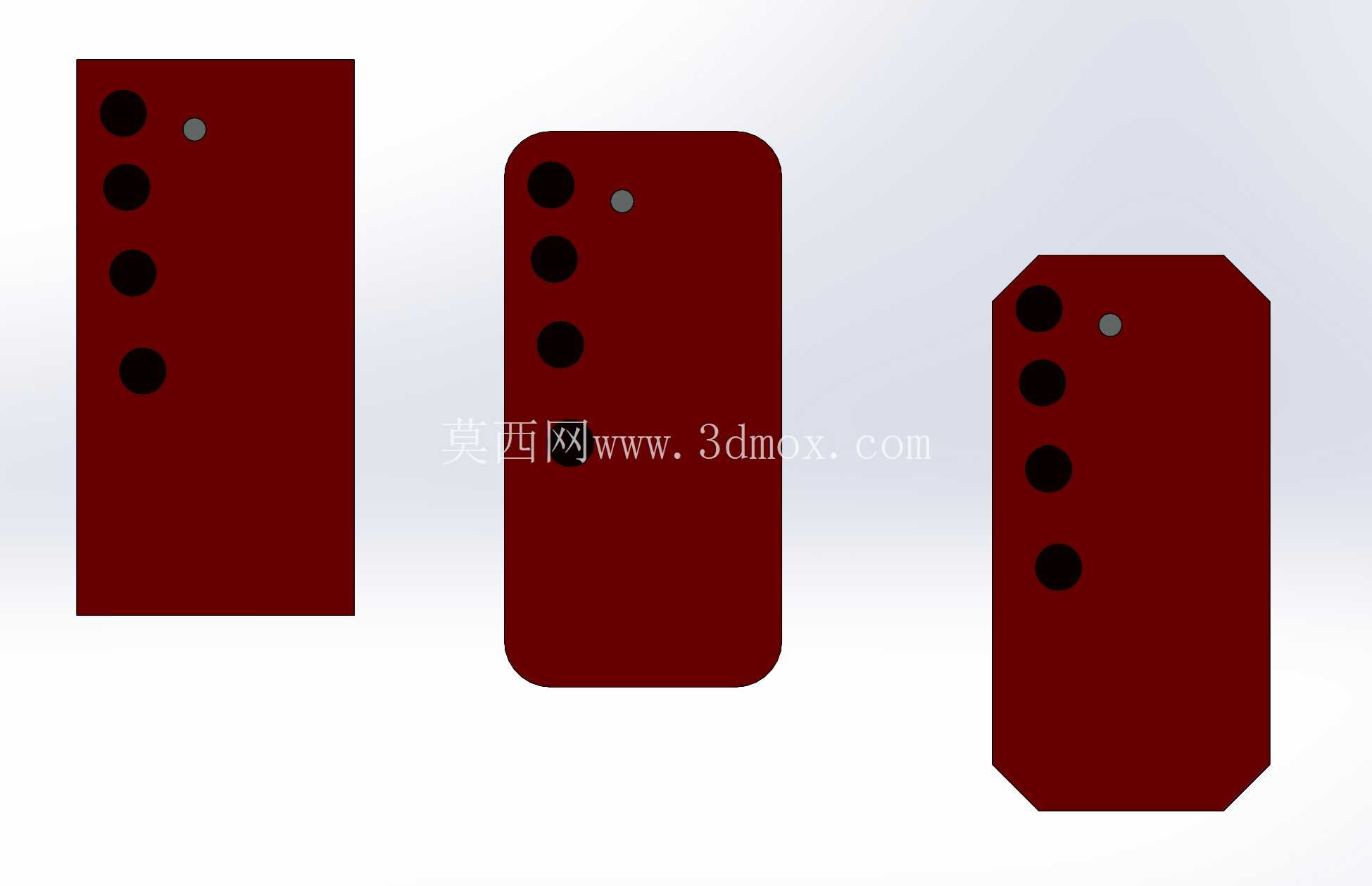

　　在功能特性层面，三类方案均预留了标准的后置多摄模组安装位、顶部副麦克风开孔、侧边按键装配槽，所有开孔位置的尺寸边界均按照通用消费电子元器件的安装公差设定，摄像头开孔的沉台深度预留了镜片粘贴的0.15mm间隙，机身侧边的按键槽位与中框的配合间隙控制在0.1mm，既保证装配后的按键手感，也避免长期使用出现的按键晃动问题。设计思路上没有采用单一的外观取向，而是分别对应不同的产品定位：直边方正方案偏向商务定位的机型，机身侧边做了0.2mm的倒角处理，避免直边握持时的硌手感，整体长宽厚比例控制在19.5:9:0.8，符合单手握持的人体工学尺寸；圆角直板方案是当前消费市场的主流形态，四个边角的R角统一为8mm，和屏幕保护盖板的R角完全匹配，装配后不会出现壳体与盖板的阶差；切边异形方案针对细分的潮流定位市场，在机身顶部做了45度斜切处理，可预留额外的功能模组安装空间，同时形成差异化的外观识别点。

　　从安装边界来看，所有方案的中框与后盖的配合止口深度均设定为0.3mm，止口处预留了0.05mm的胶水填充间隙，满足点胶装配的工艺要求，机身内部的电池仓区域统一预留了长120mm、宽60mm、厚5mm的安装空间，可适配当前主流的大容量手机电池，摄像头区域的凸起高度控制在1.2mm，既满足多摄模组的堆叠高度需求，也能避免平放时镜头直接接触桌面造成磨损。建模过程中所有曲面均做了G2连续处理，壳体外表面没有曲率突变的位置，后续做表面氧化、喷涂工艺时不会出现积漆、色差问题，不同方案的螺丝孔位均采用统一的排布逻辑，在机身内部四个边角位置设置M1.2的螺丝柱，螺丝柱的加强筋厚度均匀控制在0.8mm，避免注塑成型时出现缩水缺陷。

　　针对手板加工的需求，所有壳体的壁厚统一设定为1.0mm，局部加强位置的壁厚不超过1.5mm，符合CNC加工以及注塑成型的壁厚要求，不会出现加工变形或者注塑缩痕的问题。三类方案的接口位置均统一设置在机身底部正中位置，预留了Type-C接口的标准安装开口，两侧分别预留扬声器出音孔与麦克风开孔，开孔的孔径统一为0.8mm，孔间距1.2mm，既满足出声面积要求，也能保证整体外观的规整性。在结构校验层面，建模时已经完成了基础的干涉检查，所有开孔位置与内部元器件的安装位没有重叠，按键的行程空间预留了0.3mm，满足轻触开关的按压行程要求，机身侧边的SIM卡托开孔位置设置在机身左侧中部，卡托的弹出孔与卡托的配合间隙控制在0.05mm，既保证卡托插拔顺畅，也能避免日常使用中灰尘进入机身内部。
