恶劣环境用模块化电气防护外壳结构

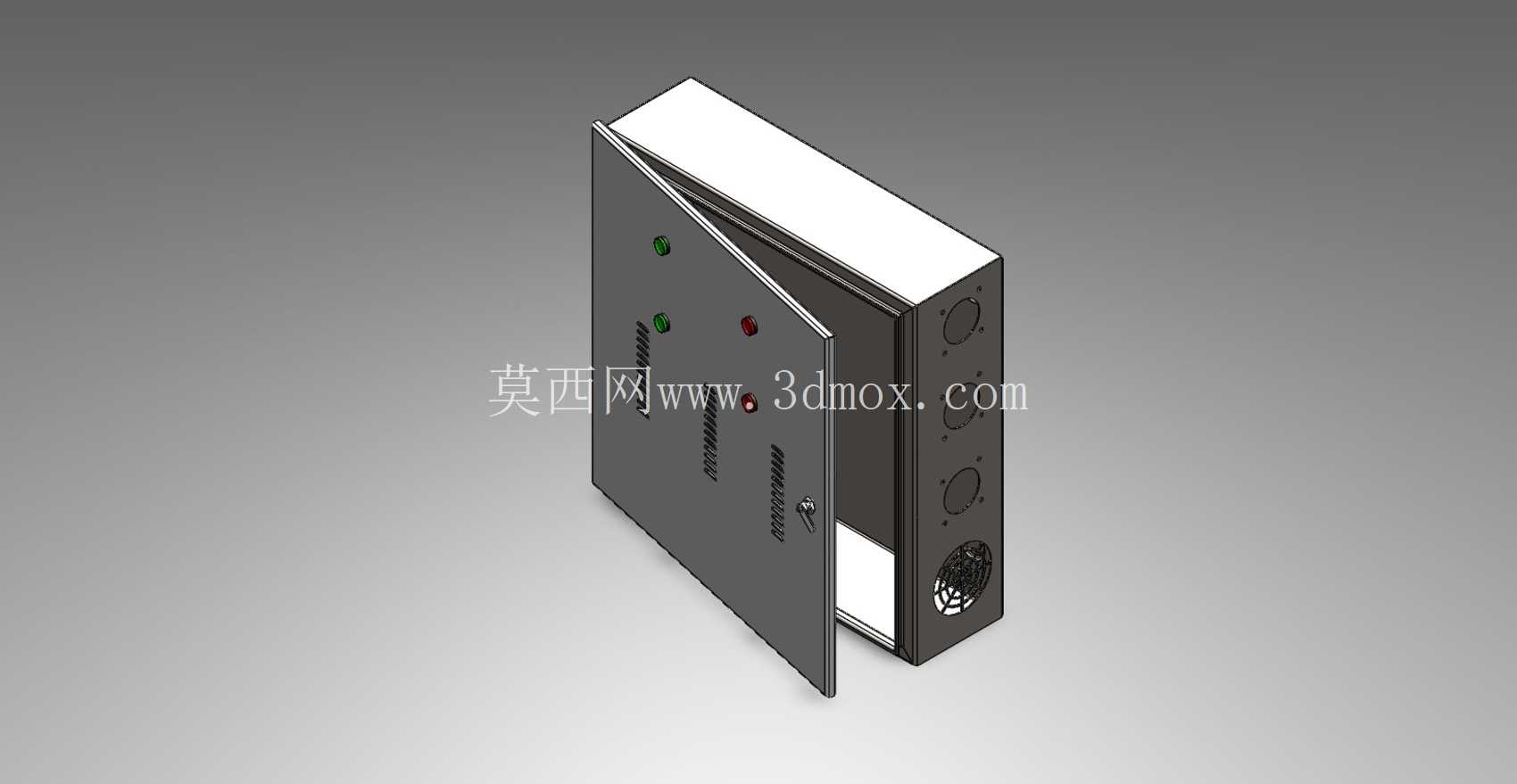

在户外工业测控、车间强干扰工位、高粉尘高湿的生产场景中，常规电气安装盒往往面临散热失效、电磁串扰、线缆杂乱难维护、壳体受腐蚀变形等问题，这款模块化电气外壳正是针对这类痛点完成的结构设计。从实际使用场景出发，壳体采用立式薄型长方体布局，单开门结构预留了足够的内部安装空间，门板与箱体结合处做了折弯咬合结构，配合密封压边可实现IP54级别的基础防护，能够阻挡粉尘侵入和飞溅水滴，适配冶金车间旁的测控点位、户外基站配套供电单元、港口设备的现场控制节点这类环境条件苛刻的安装位置。

设计阶段优先考虑了热管理需求，箱体侧部预留了多组圆形进出风开孔，底部集成了轴流风机安装位，可根据内部元件的发热功率选择自然对流或强制风冷方案，内部预留的导轨安装位可分层布置断路器、继电器、信号隔离模块等元件，每层之间预留20mm的走线间隙，避免元件堆叠导致的热量积聚，同时开孔位置做了翻边处理，防止线缆敷设时被锐边割破绝缘层。EMI屏蔽性能是这款结构的核心设计点，门板与箱体的接触边全程布置导电泡棉衬垫，所有对外开孔均做了导电氧化处理的金属网遮挡，箱体整体采用冷轧钢板折弯成型后做导电喷塑，可将内部高频信号的对外辐射衰减40dB以上，同时阻挡外界强电磁干扰对内部敏感控制元件的影响，适配附近有大功率变频设备、焊接作业工位的安装场景。

线缆接入点的设计充分考虑了现场维护的便利性，箱体底部预留了多组格兰头安装孔位，可根据进线数量灵活开孔，内部设置了独立的线缆理线架，强电、弱电、信号线分槽敷设，避免不同电压等级的线缆之间产生信号串扰，门板内侧预留了标识条安装槽，可对应每个回路粘贴标识，日常巡检时无需完全拆解箱体即可快速定位故障回路。安装边界方面，箱体背部预留了四个挂装孔位，支持壁挂安装，孔位间距符合通用电气柜的安装尺寸标准，也可搭配底部支架实现落地安装，整体外形厚度控制在150mm以内，适合在狭窄的设备侧壁、通道旁的立柱上安装，不会占用过多的操作通行空间。门板上预留了按钮、指示灯的安装孔位，可根据实际功能需求布置急停按钮、电源指示灯、故障报警灯等元件，门锁采用通用型三角锁，配套通用钥匙即可开启，方便运维人员快速操作，同时锁具位置做了防水挡边，避免雨水顺着锁孔渗入箱体内部。

从结构可靠性角度出发，箱体的折弯圆角均做了R3处理，避免应力集中导致的钣金开裂，门板铰链采用暗藏式结构，不会突出箱体表面，减少运输和安装过程中的磕碰损坏，内部安装导轨采用标准35mmDIN导轨，兼容市面上绝大多数常规电气元件的安装尺寸，无需额外定制安装支架。通风系统的设计兼顾了散热和防护，底部风机位加装了防尘滤网，可定期拆卸清理，避免粉尘长期堆积堵塞通风道，侧部的出风孔采用向下倾斜的冲孔结构，防止水滴、灰尘直接落入箱体内部。在实际选型应用中，这款外壳可直接作为小型设备的现场控制箱、数据采集终端的防护壳体、分布式IO模块的安装载体，内部空间可容纳最多12个标准模数的电气元件，适配功率在5kW以内的低压控制回路使用，相较于常规的通用接线盒，其优化的热管理设计可让内部元件的工作温度降低8-12℃，有效延长敏感电子元件的使用寿命，有序的布线结构可将现场故障排查的时间缩短60%以上，EMI屏蔽设计可避免附近大功率设备启停时产生的电磁干扰导致控制信号误触发，大幅提升恶劣工况下电气系统的运行可靠性。
