压铸模具用方形冷却器导风安装结构

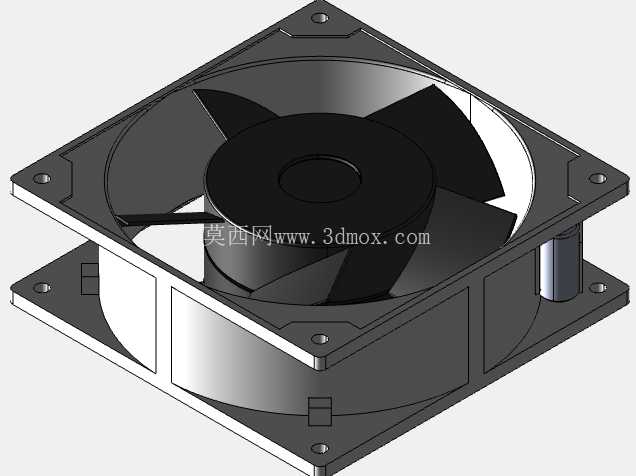

　　在压铸生产的模具温控环节，风冷是局部精准控温最常用的手段之一，这套方形冷却器安装结构，就是为匹配160mm规格轴流散热风机设计的导风固定组件，主要用在压铸模具定模、抽芯机构周边的局部散热点位，解决模具局部过热导致的铸件粘模、冷却不均变形问题。从实际使用场景来看，压铸生产时合金液浇注温度普遍在600℃以上，模具局部热节位置如果仅靠整体水路冷却，很难快速把温度降到开模要求区间，尤其是深腔、镶件拼接位置，热量容易堆积，这时候在模具对应位置加装风冷组件，通过定向气流带走局部热量，能把单循环冷却时间压缩15%左右，同时减少热疲劳裂纹的产生概率。

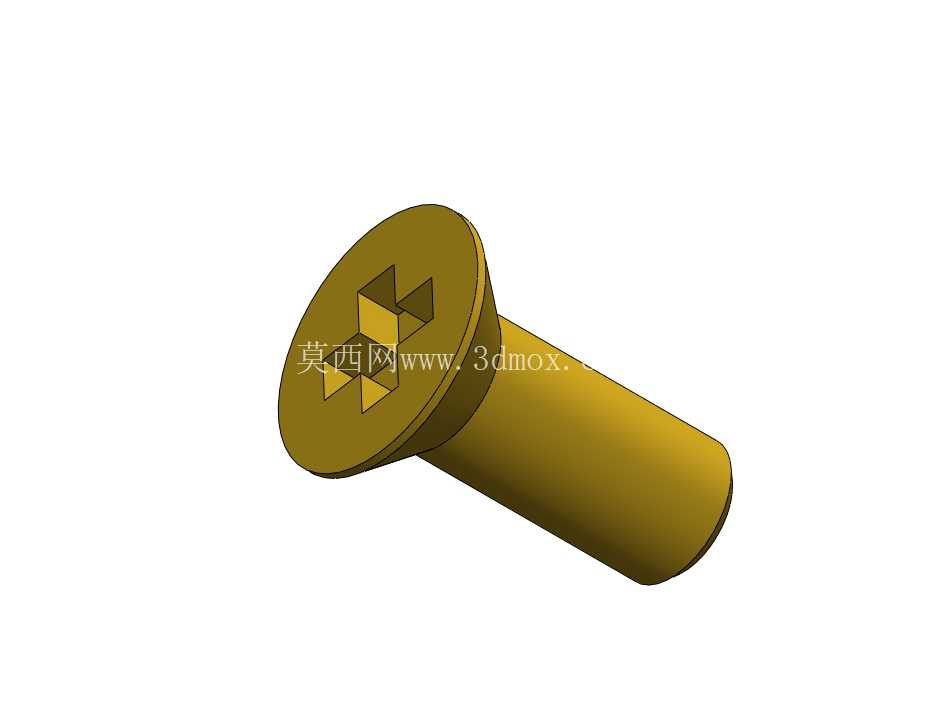

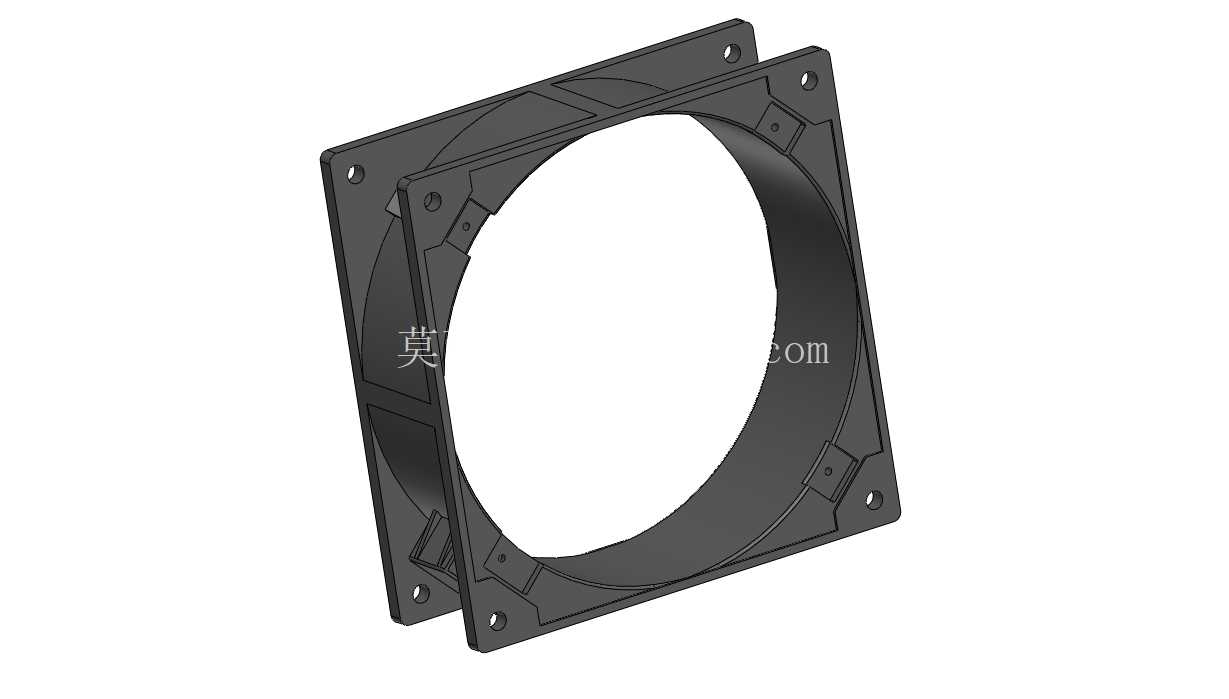

　　这套结构的核心功能是给散热风机提供稳定的安装基准，同时把风机吹出的气流约束成定向柱流，避免气流扩散降低风冷效率，结构整体采用方形法兰边设计，四个角位预留了沉头安装孔，安装时可以直接通过螺栓固定在模具的风冷安装位上，不需要额外做转接支架，法兰边和模具贴合面做了平面度公差控制，安装后不会出现漏风问题。导风筒部分采用圆弧过渡设计，从方形法兰边平滑过渡到圆形出风端口，和风机的圆形风圈完全匹配，气流在筒内流动时不会产生突兀的涡流，能最大程度降低风阻，保证出风口的风速均匀性，避免局部风速过高吹损模具表面的脱模剂层。

　　设计过程中首先考虑的是安装边界的适配性，整体外轮廓尺寸控制在180mm见方以内，不会和模具周边的抽芯滑块、冷却水管接头产生干涉，导风筒的轴向长度做了优化，既保证气流的导向效果，又不会因为筒身过长占用过多模具周边的操作空间，日常拆装维护时不需要拆卸周边其他管路组件，直接松开四个固定螺栓就能取下。结构的壁厚做了均匀化处理，整体壁厚保持在2.5mm，既保证结构强度，在风机长期运行的振动环境下不会出现共振变形，又不会因为壁厚过大增加不必要的重量，安装后不会对模具的安装面产生额外的负载。法兰边上的安装孔位做了对称设计，支持四个方向旋转安装，现场施工时可以根据周边管路的排布方向灵活调整风机出线的位置，不需要重新打孔适配。导风筒内壁做了顺滑处理，没有凸起的加强筋结构，避免长期使用后堆积压铸生产产生的粉尘、脱模剂残留，日常清理时用压缩空气从反方向吹扫就能完成清洁，不需要拆解维护。从结构强度校核的角度来看，这套结构采用一体成型设计，法兰边和导风筒的连接位置做了三角加强筋布局，加强筋隐藏在法兰边和筒身的连接夹角位置，不会破坏内壁的顺滑度，同时能承受风机运行时的持续振动，在150℃以下的模具周边温度环境下长期使用不会出现形变，尺寸稳定性可以满足连续生产的要求。

　　实际选型时，只要是安装孔位距160mm规格的标准轴流风机，都可以直接搭配这套结构使用，不需要额外做适配修改，出风端口的直径和风机风圈直径保持一致，气流导出时不会出现截面突变，能把风机的出风效率提升10%左右，相比直接把风机固定在模具表面的安装方式，定向风冷的有效作用距离可以提升30%，能覆盖更深的模具内腔散热点位。在模具设计阶段预留安装位时，只需要在模板对应位置加工170mm见方的贴合面，按照孔位坐标加工四个M6的螺纹孔，就能完成这套结构的预装，不需要额外加工沉台或者避让槽，对模具原有结构的改动量极小，适合在新模设计和老模改造项目中使用。
