六自由度并联结构地震模拟试验台架

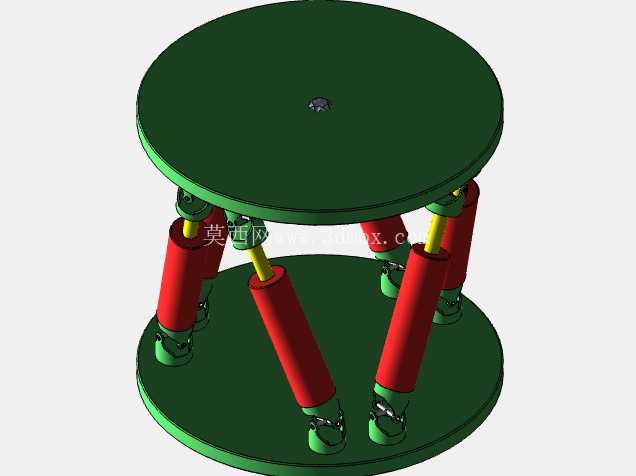

　　在结构抗震试验、建筑构件性能验证、工业设备抗振性能标定这类场景里，这类多自由度振动台架是核心的试验载体，区别于单方向振动的简易测试设备，这款并联结构的平台可以复现多维度的地震波振动特性，覆盖水平横向、纵向以及垂直方向的耦合振动输出，满足从小型精密元器件到缩尺建筑模型的振动测试需求。从结构布局来看，上下两层圆形承载台之间均匀布置了六组伸缩驱动支腿，每组支腿两端都采用万向铰接结构与台板连接，这种经典的Stewart平台构型，能通过六支腿的独立伸缩位移差，合成空间内六个自由度的运动，包括三个方向的直线移动与三个方向的转动，相比串联结构的振动台，整体刚度更高，承载能力更强，运动响应速度更快，动态误差更小。

　　设计过程中首先要确定的是上下台板的直径匹配关系，下台板作为固定基座需要通过地脚螺栓与安装地面刚性连接，因此下台板的安装孔位分布要匹配常规试验场地的预埋T型槽间距，避免出现安装干涉；上台板作为承载工作面，表面需要预留均匀分布的T型槽或者螺纹安装孔，方便被测试件的快速装夹固定，台板本身采用高强度钢板焊接后去应力处理，保证大负载振动下不会出现结构形变。六组驱动支腿采用电动缸或者伺服液压缸作为伸缩执行元件，选型时需要根据额定负载、最大振动加速度、工作行程来匹配参数，支腿的铰接关节采用自润滑关节轴承，既可以满足多方向的角度偏转需求，又能减少长期往复运动下的磨损，降低维护频率；支腿的布置角度经过运动学仿真优化，避免在极限运动位置出现机构死点，同时保证整个工作空间内的运动精度均匀，不会出现边缘位置刚度骤降的问题。

　　实际应用中，这类平台可以搭配振动控制系统，输入真实采集的地震波谱数据，复现不同震级、不同场地类型的地震振动过程，用来测试建筑结构模型的抗震性能、电力设备的抗振可靠性、精密仪器的隔振效果，也可以用于高校相关专业的抗震教学试验，让学生直观理解多自由度振动的特性。安装时需要注意基座的水平度校准，必须保证下台板安装后水平误差控制在允许范围内，否则会导致各支腿的初始受力不均，长期运行会加剧关节轴承和驱动元件的磨损；平台周边需要预留足够的安全防护空间，避免振动过程中被测试件脱落或者平台运动超出边界造成安全隐患，电气管线的布置要采用柔性拖链防护，避免往复运动过程中管线被拉扯损坏。

　　结构设计阶段还需要做模态仿真分析，确定平台自身的固有频率，保证平台的固有频率避开常用的试验振动频率区间，防止试验过程中出现平台自身共振，影响测试结果的准确性，同时也避免共振造成结构损坏。支腿与上下台板的连接位置做了加强筋处理，分散铰接点的集中应力，台板的厚度根据最大承载重量做匹配，在保证刚度的前提下尽可能降低自身重量，提升动态响应性能。这类并联振动平台相比传统的单轴振动台，能更真实地复现地震发生时的多维度耦合振动状态，得到的试验数据更贴近真实地震下的结构响应，对于抗震设计验证、隔振产品性能测试都有不可替代的作用。
