在自动化产线改造、数控设备升级、非标专机开发的实际项目里,步进电机丢步、高速力矩衰减的问题一直是困扰现场调试的常见痛点,HSS86混合伺服驱动器正是针对这类应用场景开发的驱动单元,适配86机座规格的闭环步进电机,在雕刻机、点胶机、小型数控铣床、皮带输送定位机构、电子加工飞针测试设备上都有大量落地应用。从实际使用的角度看,这类驱动器不需要像纯交流伺服那样做复杂的增益整定,接线逻辑和传统开环步进驱动器高度兼容,老设备改造时可以直接替换原有步进驱动,搭配带编码器反馈的闭环步进电机,就能实现位置闭环控制,从根源上避免高速运行时的丢步问题,同时成本仅为同功率交流伺服方案的三分之一左右,兼顾了控制精度和项目预算,是中小负载定位场合性价比极高的选择。

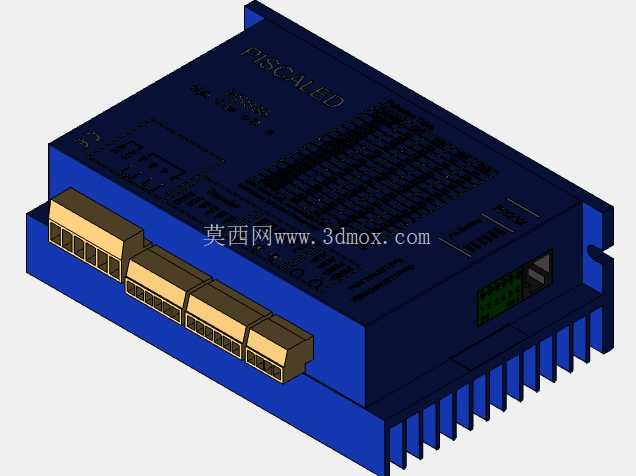

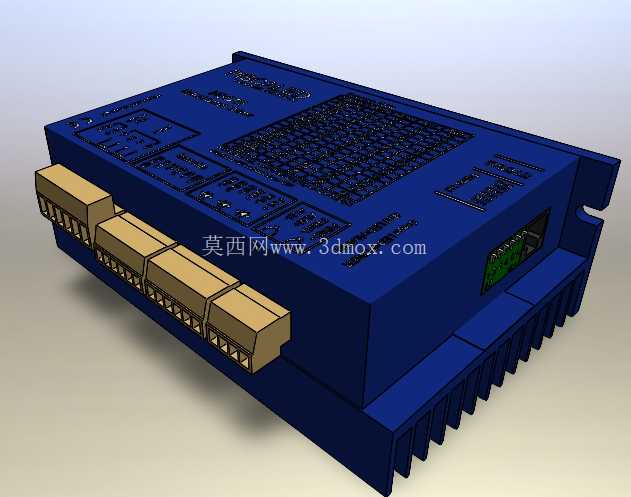

从三维建模呈现的结构来看,这款驱动器的外壳采用钣金折弯加散热鳍片一体化设计,主体外壳为深蓝色喷塑工艺,侧边的散热鳍片直接和内部功率器件的导热基板贴合,不需要额外加装散热风扇就能满足连续运行的散热需求,在多粉尘、有少量切削液飞溅的车间环境里,无风扇的封闭结构能大幅降低异物进入壳体内部引发短路的概率,提升设备长期运行的可靠性。壳体正面排布了四组并排的接线端子,从左到右依次对应电源输入、电机绕组接线、IO信号接口、编码器反馈接口,端子采用插拔式带锁扣设计,现场接线时不需要逐个拧螺丝压接,预先做好线端的端子排后可以直接插装,后期维护更换驱动器时能大幅缩短停机接线时间,端子旁的壳体表面丝印了清晰的引脚定义标识,现场调试时不需要反复查阅手册就能完成接线,减少接错线烧损设备的风险。
建模时还原的安装边界尺寸完全贴合行业通用的86步进驱动器安装孔位,底部两个安装凸耳的孔距、孔径和市面上主流的同规格驱动器完全一致,设备升级替换时不需要重新在电控箱安装板上打孔,直接沿用原有安装孔位就能固定,降低改造的加工工作量。壳体侧面的状态指示灯区域做了内凹设计,避免安装接线时工具刮花指示灯灯罩,同时预留了拨码开关的操作空间,不需要拆开外壳就能通过拨码设置电机电流、细分步数、信号触发沿等参数,现场调试时可以直接用小号一字螺丝刀调整,操作十分便捷。
从结构设计思路上看,这款驱动器的建模完全遵循工业电气产品的设计规范,所有外部接口的位置都考虑了现场布线的折弯半径,接线端子的高度低于散热鳍片的最高面,多台驱动器并排安装在电控箱导轨或者安装板上时,相邻设备的接线不会互相干涉,散热鳍片的朝向统一顺着电控箱内部的散热风道方向,能最大化利用柜内循环气流带走热量。壳体的边角都做了R2的圆角处理,避免安装作业时锋利的钣金边角划伤操作人员的手部,同时壳体表面的喷塑层做了防静电处理,能避免车间环境里的静电积累打坏内部的驱动芯片。
在实际选型搭配时,这款驱动器支持24V到80V的宽电压直流输入,适配不同供电规格的现场环境,输出电流可以在2A到8A之间调整,能覆盖不同扭矩等级的86闭环步进电机,内部的控制算法做了低速振动抑制,电机在100rpm以下运行时不会出现传统步进电机的低频共振问题,带动丝杆传动的定位机构时运行更平稳,不会因为共振导致加工表面出现振纹。建模过程中对内部PCB板的安装柱位置、功率器件的排布都做了等比例还原,结构工程师在做电控箱布局设计时,可以直接调用这个模型做干涉检查,提前确认接线空间、散热距离是否满足要求,避免后期装配时出现驱动器和线槽、其他电气元件干涉的问题,缩短电控箱的设计迭代周期。
