带法兰凸台圆柱销轴类机械零件结构

这类带单侧法兰凸台的圆柱销轴构件，在工装夹具、压铸模具周边辅助定位结构、小型自动化输送线的铰接点位中应用十分广泛，很多一线结构设计人员在做装配约束的时候，往往会忽略这类小零件的细节设计，最后导致现场装配出现卡滞、窜动甚至脱落的问题。从实际使用场景来看，这类零件主要承担两个核心作用，一是作为铰接轴实现两个构件之间的相对转动约束，二是作为定位销完成模具镶块、工装定位板之间的位置精度锁定，在压铸模具的抽芯滑块限位结构里，这类带凸台的销轴可以直接靠凸台端面完成轴向限位，不需要额外加装轴用挡圈，减少了装配环节的零件数量，也降低了高温工况下挡圈失效脱落的风险。

设计这类零件的时候，首先要明确安装边界的尺寸约束，圆柱段的直径公差一般要根据配合需求选择，如果是转动铰接场景，一般选h7或者g6的间隙配合，保证相对转动的时候没有卡滞，如果是定位场景则选m6或者k6的过渡配合，避免装配后出现间隙晃动。法兰凸台的外径要比圆柱段大2到5毫米，具体数值要根据安装孔的沉头尺寸来定，凸台的厚度不能太薄，一般不小于3毫米，不然在承受轴向冲击力的时候容易出现凸台断裂的问题，尤其是在压铸模具这种反复开合、存在冲击载荷的工况下，凸台的根部还要做0.5到1毫米的圆角过渡，避免应力集中导致的疲劳断裂。

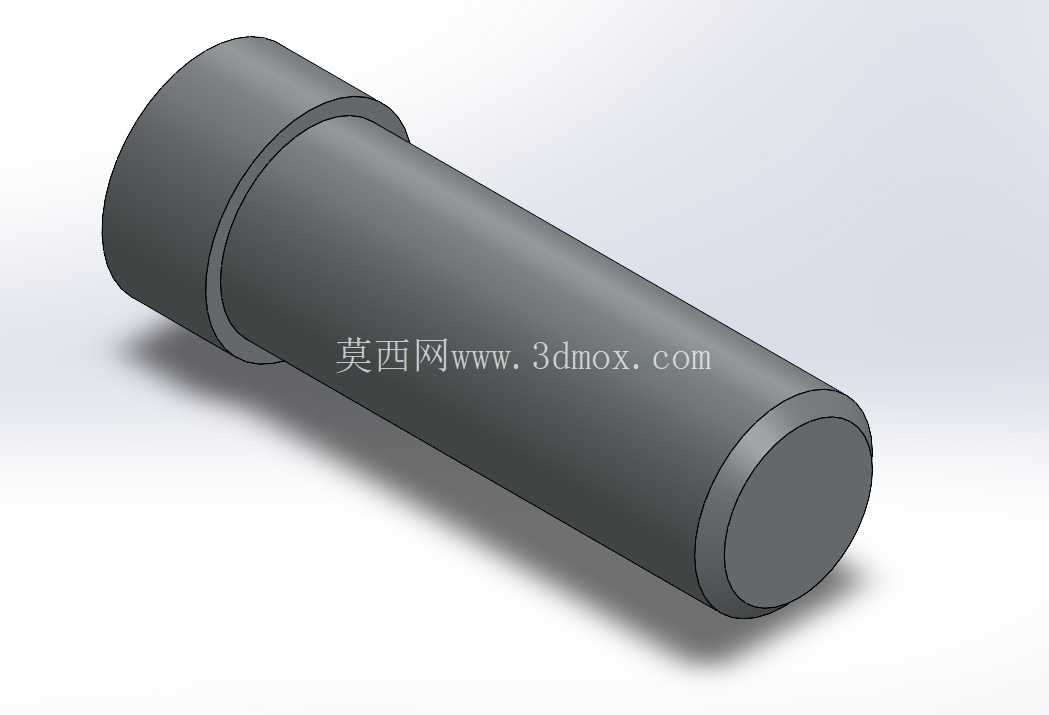

从外形结构来看，整个零件采用同轴回转体设计，圆柱段的端面做了小尺寸的倒角处理，方便装配的时候顺利导入安装孔，不会刮伤安装孔的内壁，也避免零件边缘的毛刺在装配时割伤操作人员。法兰凸台和圆柱段的同轴度公差要控制在0.02毫米以内，不然装配的时候会出现凸台端面和安装面贴合不严的问题，长期使用会出现局部磨损，导致整个铰接结构的间隙变大，影响设备的运行精度。零件的表面粗糙度也要根据使用场景调整，转动配合的圆柱段表面粗糙度要达到Ra1.6，保证转动的时候摩擦阻力均匀，不会出现局部磨损过快的问题，凸台的端面因为要和安装面贴合，粗糙度要达到Ra3.2，保证贴合紧密，没有缝隙。

在实际选型应用的时候，还要考虑零件的材质和热处理要求，如果是用在普通工装的定位场景，用45号钢调质处理到HB220-250就可以满足强度要求，如果是用在压铸模具这种高温、反复冲击的场景，就要选用40Cr材料，表面淬火处理到HRC45-50，提高表面的耐磨性能，延长零件的使用寿命。安装的时候要注意，凸台的端面要完全贴合在安装基准面上，不能有切屑、杂物夹在贴合面之间，不然会导致销轴安装倾斜，后续转动的时候出现别劲的问题，加速零件的磨损。另外这类销轴的长度设计要匹配安装构件的总厚度，圆柱段穿过安装孔之后，露出的长度不能太长，不然会和周边的运动构件发生干涉，也不能太短，保证轴向定位可靠，不会从安装孔里脱出。很多新手设计的时候容易忽略销轴的长度余量，要么留太长导致运动干涉，要么留太短导致定位失效，在三维建模阶段就要做完整的装配干涉检查，模拟整个运动行程里销轴和周边零件的位置关系，确认没有干涉之后再定稿出图。

从结构优化的角度来说，如果是用在需要频繁拆卸的维护点位，可以在圆柱段的末端加工一个小的卡簧槽，加装轴用挡圈作为双重保险，避免设备运行过程中因为振动导致销轴窜动脱出，如果是固定定位的场景，也可以在凸台上加工一个小的销钉孔，用紧定螺钉把销轴固定在安装基座上，防止销轴转动或者窜动。这类零件虽然结构简单，属于机械设备里的基础通用构件，但细节设计的合理性直接影响整个设备的运行稳定性和维护成本，很多设备的故障往往都是因为这类小零件的设计缺陷导致的，所以在建模和选型的时候不能掉以轻心，要结合实际的工况载荷、安装空间、维护需求综合考量，确定最优的结构尺寸和公差配合要求。
