压铸类带孔铰接连接支架结构设计

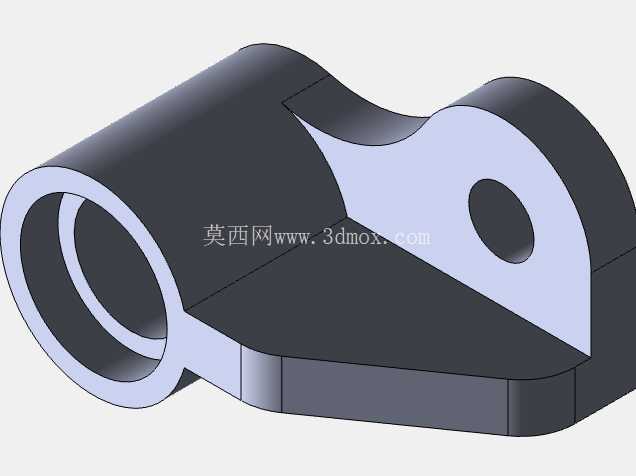

　　在小型工装夹具、轻工输送线辅助定位、民用五金铰接传动场景中，这类带侧耳的筒形连接支架是十分常见的受力转接零件，日常工况下主要承担径向载荷传递、铰接轴定位、相邻构件角度限位的作用，区别于普通焊接式支座，一体压铸成型的结构能避免焊缝应力集中带来的断裂风险，在频繁小幅摆动的使用场景下寿命表现更稳定。从结构设计逻辑来看，主体采用空心筒身结构并非单纯为了减重，筒体内孔是核心的装配基准面，需要与配套的铰接销轴形成间隙配合，内壁的粗糙度要求控制在Ra1.6-3.2之间，既保证销轴转动时不会出现卡滞，也能避免配合间隙过大带来的晃动异响；筒壁厚度经过受力核算，在常规1.2kN径向载荷下不会出现塑性变形，同时筒身外侧的过渡圆弧做了R3-R5的圆角处理，避免压铸成型时出现冷隔、缩孔缺陷，也能减少应力集中点。

　　侧伸的耳板是该零件的第二个核心功能区，耳板上的通孔用于安装限位销或者固定螺栓，耳板与筒身的连接位置做了渐变式的加厚过渡，从耳板根部到筒身外壁的厚度平滑过渡，不会出现直角衔接的应力突变，在承受侧向拉扯力时，力流可以顺着过渡面均匀传递到整个筒身，不会在耳板根部出现断裂。从安装边界来看，该零件的装配不需要额外的焊接工序，只需要将筒身套入对应直径的固定销轴，再通过耳板上的孔位与相邻构件用螺栓锁紧即可完成安装，整体占用的安装空间紧凑，筒身轴向长度与外径的比例控制在1.2:1左右，不会在狭窄的安装空间内与周边构件发生运动干涉；耳板的伸出长度经过校核，保证螺栓安装时工具拥有足够的操作空间，不需要额外定制特殊扳手就能完成装配作业。

　　在压铸工艺适配性上，整个零件的拔模斜度控制在1.5°-2°之间，所有垂直于分型面的面都做了统一的斜度处理，不需要后续大量的机加工修正就能满足尺寸公差要求；耳板上的孔位可以在压铸时直接做出预留底孔，后续只需要做少量的铰孔加工就能达到装配精度，相比全机加工的零件能减少60%以上的加工工时。实际使用中，这类零件常被用在小型设备的舱门铰接、手动操作杆的连接支座、输送线侧挡的定位支架等位置，承受的载荷多为间歇性的冲击载荷，因此在结构设计时特意将筒身的受力方向与压铸时的金属液流方向保持一致，避免金属流痕出现在受力截面上，提升零件的整体抗冲击性能。

　　零件的所有外露棱边都做了0.5mm的倒角处理，既避免安装时划伤操作人员，也能去除压铸成型后产生的飞边毛刺，不需要后续额外的去毛刺工序。从装配兼容性来看，筒体内孔的公差带选用H7，能适配多数标准规格的圆柱销轴，耳板上的孔位公差带选用H8，适配普通的4.8级标准螺栓，不需要定制特殊的紧固件就能完成整机组装，能有效降低整机的物料采购成本。在日常维护场景中，这种一体结构的支架没有多余的拼接缝隙，不会积存灰尘或者油污，日常只需要定期在筒体内孔加注少量润滑脂就能保证铰接转动顺畅，维护成本极低，适合在粉尘较多的车间环境下长期使用。
