带法兰底座直角弯通流体连接接头结构

该结构为管路系统中常用的直角转向流体连接件，主要应用在液压动力回路、气动输送管线、低压流体输送设备的管路转向节点，可实现两个垂直方向管路的连通与固定，在小型液压站、工业自动化气动回路、车用低压油路、小型给排水支管布局中都有广泛适配场景。从实际使用场景来看，这类弯通接头常布置在设备内部管路走向受空间限制的位置，替代多段直管加弯头的拼接方案，减少管路连接点的泄漏风险，同时降低管路装配的累计误差。

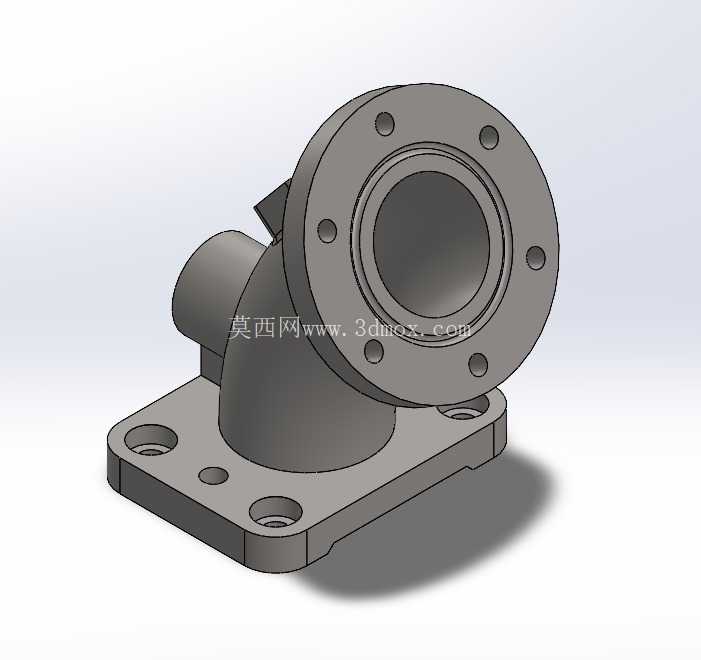

功能层面，该结构同时承担流体转向、管路对接、自身固定三重作用，上端带螺栓孔的圆形法兰面用于对接垂直方向的外接管路，法兰面的环形平面可配合密封垫片实现端面密封，周向均匀分布的螺栓孔可通过标准紧固件实现与对接法兰的锁紧，保证连接强度与密封可靠性；下端的方形安装底座用于将整个接头固定在设备安装基面，底座上开设的四个安装孔可适配对应规格的螺栓，将接头牢牢锁止在安装面板或设备机架上，避免管路振动导致接头移位；中间的弯通腔体为流体提供90度转向的流道，流道内壁做圆弧过渡处理，减少流体转向时的局部阻力，降低流体压力损失，同时避免直角死角造成的介质残留，适配水、液压油、低压气体等多种常规流体介质的输送需求。

设计思路上，该结构采用一体化压铸成型的工艺方案，整体无拼接焊缝，从根源上避免焊接结构存在的焊缝泄漏、应力集中问题，适合批量生产加工。结构设计时优先考虑安装兼容性，上端法兰的螺栓孔采用跨中均匀分布的布局，可适配同规格的标准法兰对接件，无需额外定制对接配件；下端安装底座的孔位采用对称布局，安装时可根据管路走向调整四个安装方向，适配不同的现场布线需求。流道设计时将转弯处的内壁圆角做了加大处理，在保证整体结构壁厚均匀的前提下，尽可能减小流道的局部阻力系数，同时避免壁厚突变导致的压铸成型缺陷，比如缩孔、冷隔等问题，提升成品率。结构的加强设计上，在弯通主体与下端底座的连接位置做了圆弧过渡加厚处理，在法兰盘与弯通主体的衔接位置也设置了加强圆角，提升整体结构的抗扭、抗弯强度，避免管路受外力拉扯时出现根部断裂的问题。

外形尺寸与安装边界方面，上端法兰的外径根据对接管路的通径匹配标准法兰尺寸，法兰厚度满足螺栓锁紧时的强度要求，不会因锁紧力过大导致法兰变形；下端方形底座的轮廓尺寸大于弯通主体的外径，保证安装时底座有足够的支撑面积，降低安装基面的单位面积压力；底座上的安装孔中心距按照常用安装规范设定，可适配常规的设备安装面板开孔布局；整体高度控制在紧凑范围内，适合安装在设备内部空间局促的位置，不会与周边其他零部件产生干涉。安装时需注意，上端法兰对接时要保证密封垫片完全覆盖流道开口，螺栓锁紧时采用对角分次锁紧的方式，避免法兰面受力不均导致密封失效；下端底座安装时要保证安装基面的平面度，避免底座强行锁紧导致结构变形，影响流道的位置精度。该结构的壁厚设计充分考虑压铸工艺的成型要求，整体壁厚均匀，无过厚的局部结构，避免压铸成型时出现内部缩松，影响结构的耐压强度，可满足常规低压流体输送的压力使用要求。
