台式机PC电源钣金外壳结构设计

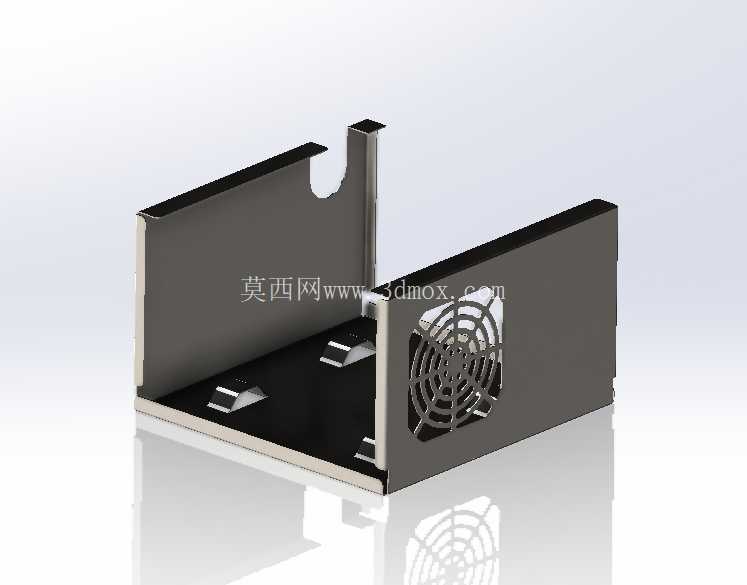

　　在台式计算机硬件配套结构件领域，PC电源的外壳承担着电磁屏蔽、结构承载、散热导流、安装定位多重核心作用，本次呈现的钣金壳体结构，完全围绕ATX标准PC电源的实际装机需求展开设计，没有冗余的装饰性结构，所有折弯、开孔、卡扣特征都服务于实际装配与使用场景。从实际装机场景来看，这类壳体需要适配标准台式机箱的电源安装位，整体轮廓遵循行业通用的安装尺寸边界，侧边预留的挂耳缺口对应机箱电源仓位的固定螺丝孔位，安装时无需额外调整适配，可直接推入标准仓位完成螺丝锁附，不会出现尺寸干涉导致的装机失败问题。

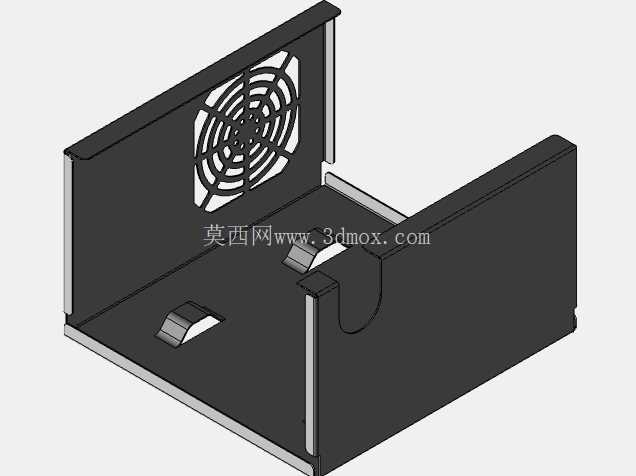

　　壳体侧面的格栅开孔直接对应电源内置散热风扇的出风方向，开孔的栅条间距经过考量，既能够保证气流顺畅通过，带走电源内部PCB板上变压器、功率管、滤波电容等发热元件的工作热量，又能避免大尺寸异物进入壳体内部触碰带电元件，同时栅条的排布方向也兼顾了电磁屏蔽需求，不会因为开孔过大导致电源内部的电磁辐射外泄，影响机箱内其他硬件的稳定运行。壳体内部的几处凸起卡扣特征，是为了固定电源内部的PCB安装板与绝缘衬片设计的，采用钣金一体冲压成型的卡扣，不需要额外增加螺丝或者塑料固定件，既减少了装配工序，也降低了额外零件带来的成本与松动风险，卡扣的折弯高度经过精确计算，刚好能够卡住PCB板的边缘，在电源受到运输振动或者装机后的长期震动时，不会出现PCB移位导致的元件引脚触碰壳体短路的问题。

　　壳体一端的U型缺口，是为电源的交流输入插座、输出线束引出预留的位置，缺口的边缘做了折弯卷边处理，避免锋利的钣金割破线束绝缘层造成漏电隐患，同时缺口的尺寸刚好匹配标准品字电源插座的安装轮廓，插座可以直接卡入缺口后通过侧边的固定点锁附，不需要额外做位置调整。从设计思路上看，整个壳体采用分体折弯后拼接的钣金工艺，原材料选用常规厚度的镀锌钢板，兼顾结构强度与成本控制，所有折弯处的圆角都遵循钣金加工的最小折弯半径要求，不会出现加工时板材开裂的问题，壳体的拼接边采用碰焊工艺连接，焊接后打磨平整，既保证壳体的整体结构刚性，也不会在外观面留下明显的焊接痕迹。

　　在实际使用中，这类壳体除了承载内部电源元件，还需要承担一定的承重作用，当机箱立式放置时，电源壳体的侧边会承受整个电源的重量，同时机箱内部其他硬件的轻微形变也不会传导到电源内部，壳体的板材厚度选择刚好平衡了刚性与整体重量，不会因为过薄导致壳体受力变形，也不会因为过厚增加不必要的整机重量。散热风道的设计上，壳体除了风扇侧的格栅开孔，其余面均为封闭结构，这样可以引导气流从电源内部的发热元件区域定向流过，从风扇侧排出，避免气流在壳体内部乱流导致散热效率下降，内部的卡扣位置也特意避开了主要的风道通路，不会对气流造成阻挡。安装边界方面，壳体的外部尺寸完全符合ATX电源的通用规范，长度、宽度、高度的公差控制在钣金加工的合理范围内，推入机箱电源仓位时不会出现卡滞，锁附螺丝的孔位与机箱仓位的孔位完全对正，不需要强行拉扯对位，降低装机时的操作难度。壳体表面没有做额外的喷涂处理，保留镀锌层的原有质感，既可以起到防锈作用，也不会因为喷涂涂层影响壳体的导电连续性，保证电磁屏蔽的效果，因为作为电源的屏蔽壳体，需要连续的导电结构才能将内部的电磁辐射通过壳体导到机箱接地端，避免辐射外泄。
