双立耳带座圆弧支撑连接构件

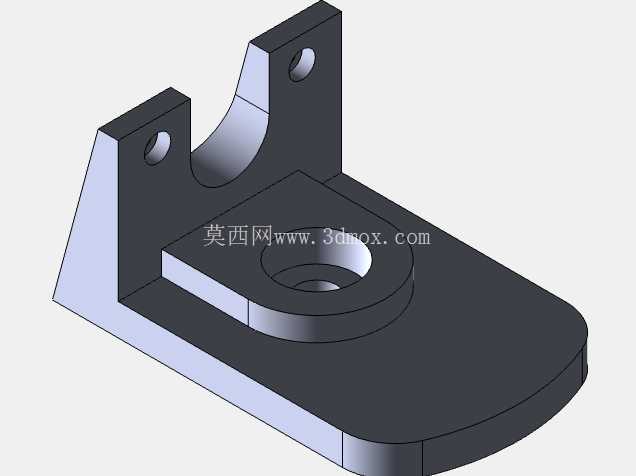

　　该构件属于压制成型的五金支撑连接类零件，主要应用在中小型机电设备、工装夹具、输送线旁置安装工位中，承担轴类零件的径向支撑、相邻组件的位置固定以及载荷传递的作用。从结构布局来看，零件底部为带圆角的矩形安装底板，底板边缘做了大圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也能减少压铸成型时的应力集中问题，降低后续使用过程中受交变载荷出现开裂的概率。底板中部设置有带沉孔的圆形凸台，沉孔结构用于容纳紧固件的头部，保证安装后连接件表面平整无凸起，避免与周边运动部件发生干涉，凸台本身高出底板平面2-3mm，在紧固件锁紧时可以增大接触压强，提升连接的可靠性，即使在设备持续振动的工况下也不容易出现松脱。

　　零件后侧向上延伸出两个对称的立式支撑耳，两个耳片上同轴加工有光孔，用于穿装铰接销轴或者连接螺栓，两个耳片之间的内凹圆弧面与待支撑的轴类零件外圆轮廓匹配，安装时轴件可以直接贴合在圆弧面上，由两个耳片的孔位完成径向限位，不需要额外加装轴套衬垫即可实现稳定支撑，这种一体式的双立耳结构相比分体式的支撑座减少了装配环节的累计误差，同轴度更容易得到保证。设计过程中，立耳与底板的连接位置做了渐变式的加强筋过渡，筋板厚度从耳片根部到底板平面逐渐增厚，既不会过多增加零件的整体重量，又能大幅提升立耳的侧向抗载荷能力，当支撑的轴件承受径向偏载时，应力可以顺着加强筋均匀分散到底板整个安装面，避免耳片根部出现应力断裂的问题。

　　从安装边界来看，底板上的沉孔中心距、两个立耳的孔位同轴度、立耳内圆弧面到底板安装面的高度尺寸都按照通用工装的安装接口做了适配，既可以直接安装在标准规格的工业铝型材框架上，也可以固定在钢板焊接的设备基座表面，不需要额外做安装面的二次加工。零件的所有转角位置都做了压铸工艺允许的最小圆角处理，一方面是满足压铸成型时的金属液流动填充要求，减少冷隔、缺料等成型缺陷，另一方面也可以避免零件在热处理或者表面处理时出现应力集中导致的变形。

　　在实际使用场景中，这类支撑构件常用来固定小型导向轴、铰接摆杆或者传感器安装支架，相比焊接式的支撑件，压铸成型的零件尺寸一致性更好，批量装配时不需要逐个配做孔位，能有效提升产线的装配效率，同时零件本身的互换性更强，后期维护更换时直接拆卸紧固件即可完成替换，不需要对安装基座做二次修整。立耳上的光孔设计为H7级公差，与标准销轴配合时可以保证转动间隙控制在合理范围内，既不会因为间隙过大出现支撑晃动，也不会因为间隙过小导致销轴装配卡滞。底板的安装面在压铸后只需要做少量的平面精整即可满足安装平面度要求，不需要大面积的机加工，能有效控制零件的制造成本，适合批量生产应用。
