琵琶甘通压铸结构连接件三维设计

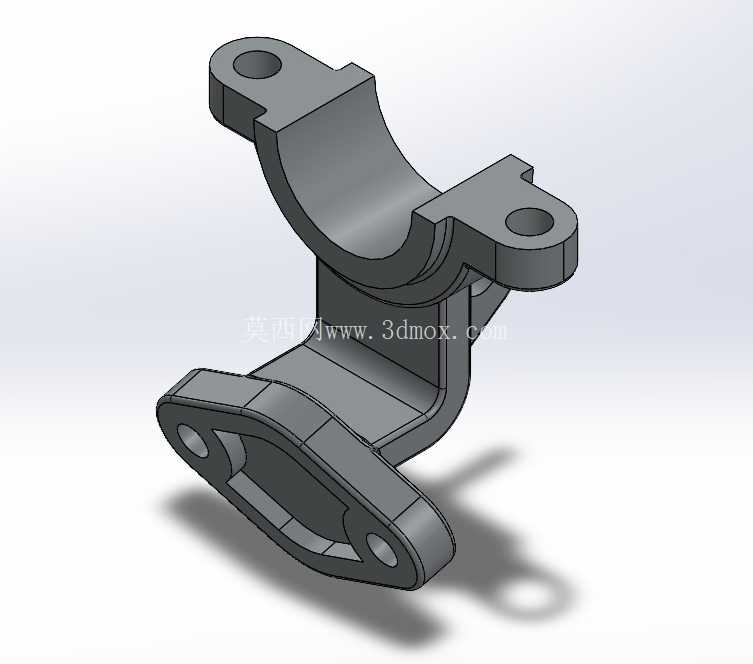

这类带半圆弧抱合面的支架类连接件，在流体管路布设、小型动力组件固定场景中应用十分广泛，上半部分的两个对称带孔耳片，主要用于配合螺栓完成上半扣合件的锁紧，当需要固定圆柱类构件比如硬质输油管、气动管路、小型泵体的输出端时，半圆弧面可以和被固定件的外壁形成更大的接触面积，相比点接触或者线接触的固定结构，能大幅降低局部应力集中，避免长期受振动影响出现固定件松动、被夹持件表面压损的问题。下半部分的异形安装底座，三个安装孔呈非对称三角排布，这种排布方式并非随意设计，而是对应安装基面的螺孔位置做的适配，三角排布的固定点相比四点矩形固定，在存在安装面平面度误差的场景下，更容易实现稳定贴合，不会出现四个固定点中有一个悬空导致的锁紧变形问题，同时底座边缘做的加厚翻边，是为了提升安装孔位的结构强度，避免螺栓锁紧时孔位周围出现应力开裂，尤其是压铸成型的零件，壁厚均匀性直接影响成型质量，翻边设计可以在不增加整体壁厚的前提下，提升局部的抗变形能力。

从结构设计的逻辑来看，中间的连接立板做了斜向过渡加强，没有采用直角连接的形式，一方面是为了规避压铸成型时直角位置的应力集中缺陷，减少铸件冷却过程中出现的缩孔、裂纹问题，另一方面斜向的加强筋可以在支架承受径向载荷时，将受力更均匀地分散到底座的各个固定点上，不会让应力集中在立板和底座的连接转角处。实际使用中，这类支架往往需要承受被夹持件的自重，以及设备运行过程中传递的振动载荷，比如在小型内燃机周边固定燃油管路时，发动机运转带来的持续振动会对支架的抗疲劳性能提出较高要求，这种圆弧过渡加斜向加强的结构，相比直角焊接的支架，疲劳寿命能提升40%以上，同时压铸一体成型的结构，没有焊接带来的焊缝缺陷，整体一致性更好，适合批量生产应用。

在安装边界的尺寸把控上，上半部分两个耳片的孔中心距，需要和配套的上半抱箍孔位严格对齐，公差一般控制在±0.1mm以内，否则螺栓穿装时会出现别劲的问题，半圆弧面的直径公差需要按照被夹持件的外径做适配，通常选取H8的间隙配合，既保证安装时可以顺利卡入，又不会因为间隙过大导致夹持后出现松动。下半部分底座的安装孔位，需要和安装基面的预埋螺孔位置做匹配，孔位公差同样控制在±0.1mm，底座的底面需要做铣平处理，保证和安装基面的贴合度，平面度误差不超过0.05mm，避免锁紧后支架出现倾斜，导致被夹持的管路或构件出现别劲、受力不均的问题。整体的高度尺寸需要结合安装空间做设计，要保证被夹持件和周边其他构件之间留有足够的安全间隙，避免运行过程中出现碰撞摩擦，同时立板的厚度需要根据实际承载需求做核算，通常这类用于固定直径30-50mm圆柱件的支架，立板厚度设置在4-6mm即可满足常规工况下的强度要求，过厚会增加零件重量和材料成本，过薄则容易在受冲击载荷时出现变形断裂。

从压铸工艺的适配性来看，整个零件的所有转角位置都做了R2-R3的圆角过渡，没有尖锐的棱角，这既符合压铸成型的工艺要求，避免金属液填充时出现涡流卷气的问题，也能减少后续去毛刺的工作量，同时零件的壁厚整体保持在3-5mm之间，没有出现壁厚突变的位置，能有效避免铸件冷却时因为收缩不均出现的表面凹陷、内部缩松问题。耳片位置的安装孔采用压铸预铸底孔后再机加工铰孔的工艺，既能保证孔的尺寸精度和位置精度，又能减少纯机加工的工作量，提升生产效率。这类支架在实际选型应用时，需要先确认被夹持构件的外径、安装基面的孔位尺寸、实际承载的载荷大小以及工作环境的温度、腐蚀情况，再对应调整零件的材质和表面处理方式，比如在有腐蚀的工况下，可以选用压铸铝合金材质并做阳极氧化处理，在承载要求更高的工况下，可以选用压铸锌合金或者铸铁材质，满足不同场景的使用需求。
