联想游戏本专用立式散热金属支架结构

日常做消费电子周边结构设计时，游戏本支架是很常见的钣金类项目，这次做的这款适配联想ideapad游戏3系列的立式支架，核心要解决的就是游戏本长时间高负载运行时的散热冗余问题，同时兼顾桌面空间收纳的实际需求。很多用户习惯把游戏本平放在桌面使用，底部进风口往往会被桌面遮挡30%以上的通风面积，尤其是搭载标压处理器和独立显卡的游戏本，满载时核心温度很容易冲到90℃以上，长期高温运行不仅会触发CPU、GPU降频影响游戏帧率，还会加速内部电容、显存颗粒的老化速度，立式支架的核心作用就是把笔记本竖向支撑起来，让底部进风区域完全悬空，同时预留足够的自然通风空间。

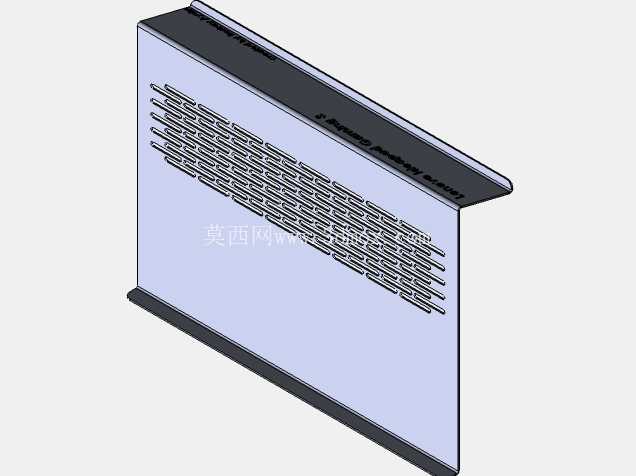

从结构设计思路来看，这款支架采用单块钣金弯折成型的工艺，没有额外的拼接零件，整体生产工序只需要激光下料、冲压散热孔、数控折弯三个核心步骤，量产时的良率控制难度很低，单件加工成本也能控制在合理区间。支架的整体轮廓做了适配15.6英寸游戏本厚度的卡槽设计，上下两道折边刚好卡住笔记本的开合边缘，不需要额外的卡扣结构就能保证放置时的稳定性，折边位置做了R2的圆角处理，避免划伤笔记本的金属外壳表面。

散热区域的开孔采用长条形错位排布的方式，单条开孔长度12mm，宽度2mm，横向每排开孔间距3mm，纵向排距4mm，这种排布方式既可以保证60%以上的通风开口率，又不会过度降低钣金件的结构强度，经过受力仿真验证，放置2.5kg重量的游戏本时，支架主体的最大形变量不到0.2mm，完全满足日常使用的强度要求。支架的底部折边宽度做了25mm的加宽处理，和桌面接触的面积足够大，放置时的重心落在支撑面的中心区域，即使不小心碰到桌面，笔记本也不会轻易侧翻。

实际安装使用时不需要额外的固定配件，直接把支架平放在平整桌面上，将闭合状态的笔记本顺着卡槽竖向插入即可，整个操作过程不到两秒钟，拆卸也同样方便。竖向放置之后，笔记本的侧面接口完全暴露在外，插拔U盘、耳机、电源线的时候不会被支架遮挡，不会影响日常的外设连接使用。和常见的塑料支架相比，金属材质本身的导热系数更高，和笔记本接触的区域还可以辅助带走一部分外壳的热量，实际测试同环境下同机型满载运行时，使用这款支架比平放桌面时CPU核心温度低6-8℃，GPU核心温度低5-7℃，散热提升效果比较明显。

设计过程中也考虑了不同使用场景的适配性，支架整体厚度只有1.2mm，重量不到300g，平时外出携带的时候可以直接塞进电脑包的夹层里，不会占用过多的收纳空间。表面做了哑光喷塑处理，既可以防止金属生锈，也不会和笔记本外壳产生硬摩擦，长期使用也不会在笔记本表面留下划痕。卡槽的内宽做了22mm的尺寸设计，除了适配对应的联想游戏本之外，厚度在20mm以内的其他15.6英寸笔记本也可以通用，不需要针对单一机型做完全的专属适配，扩大了产品的适用范围。

从结构可靠性的角度出发，折弯位置的内R角做了和板材厚度匹配的设计，避免折弯时出现应力集中导致的开裂问题，所有开孔的边缘都做了去毛刺处理，用户在拿取支架的时候不会被锋利的边缘划伤。整体没有多余的装饰性结构，所有的造型设计都围绕功能需求展开，没有为了外观做不必要的异形结构，进一步降低了生产加工的难度，也减少了后续使用过程中积灰清理的麻烦，平时清洁的时候只需要用毛刷顺着开孔方向扫过，就可以清理掉缝隙里积攒的灰尘。
