双法兰铰接式管路支撑固定支架结构

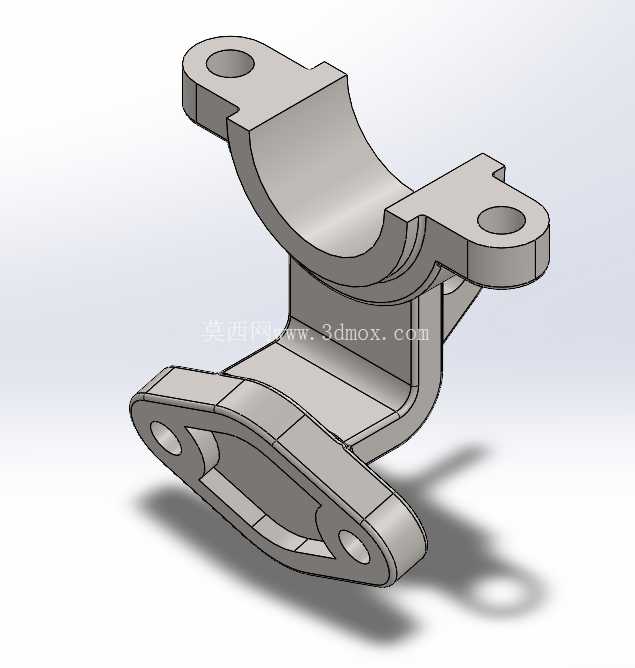

　　这类带弧形抱合面的双安装端铰接支架，在工业流体管路布设场景里的应用占比不低，尤其是在存在小幅振动、管路热胀冷缩位移的布设区段，相比刚性焊接支架能更好地适配管路的微量形变，避免应力集中导致的管路焊缝开裂或者固定端疲劳失效。从结构功能上看，上部的半圆弧面是核心的管路贴合面，弧度匹配对应外径的圆形管路，安装时配合另一半同规格的抱箍件就能完成对管路的环抱固定，两个带通孔的耳座是上半部分的安装位，通孔内径适配常规的六角螺栓穿装，耳座的厚度经过受力校核，能承受管路自重加上流体流动带来的径向载荷，不会在长期载荷下出现耳座弯折变形。

　　下部的安装基座是和设备机架或者建筑预埋基础连接的部分，同样设置了两个安装通孔，和上部耳座的通孔方向呈空间垂直，这种布局能让安装时的螺栓锁紧方向互不干涉，现场装配的时候不用刻意调整管路角度就能完成两端的螺栓紧固，降低现场施工的对位难度。中间的连接臂采用了变截面的弯折结构，不是等厚度的直臂设计，靠近上部抱合端的位置做了加厚处理，因为这个位置是管路载荷传递的核心受力区，加厚处理能提升结构的抗扭刚度，避免管路侧向外力作用下连接臂出现扭转变形；靠近下部基座的位置做了局部的减重槽设计，在不降低整体结构强度的前提下减少了材料用量，同时也能避免铸造或者压铸过程中出现壁厚不均导致的内部缩孔缺陷。

　　从安装边界来看，上部半圆弧的内径决定了适配的管路外径范围，两个上耳座的孔中心距是和配套抱箍的安装尺寸严格匹配的，公差控制在±0.1mm范围内，保证安装时螺栓能顺利穿入，不会出现孔位错位的问题；下部基座的两个安装孔中心距适配通用的槽钢或者角钢安装面的孔位标准，不用在现场基础上额外打孔调整，能直接适配现有工业安装的通用孔距规范。设计过程中首先考虑的是载荷传递路径的合理性，管路的径向载荷通过上部弧形面均匀分散到两侧耳座，再通过中间连接臂顺畅传递到下部基座，整个传力路径没有出现应力突变的直角转角，所有的转角位置都做了R角过渡，R角的大小根据相邻壁面的厚度做了匹配，避免应力集中系数过高。

　　其次考虑的是压铸生产的工艺性，整个结构的拔模斜度控制在1.5°到3°之间，没有出现倒扣结构，不需要额外设计抽芯机构就能完成压铸脱模，适合批量压铸生产，能有效控制单件的制造成本。表面没有多余的装饰性结构，所有的面都是功能面，上部弧形面的粗糙度要求达到Ra3.2，保证和管路外壁或者配套抱箍的贴合度，安装面的平面度控制在0.05mm以内，避免安装后出现贴合间隙导致的固定松动。在实际使用场景里，这类支架常被用在空压机管路、液压系统回油管路、车间循环水输送管路的固定支撑上，尤其是在设备和管路的连接过渡区段，因为设备运行时会产生小幅振动，这类带铰接适配能力的支架能吸收部分振动能量，减少振动向管路远端的传递，降低管路因长期振动出现的松动泄漏概率。和普通的扁钢弯制的抱箍支架相比，这种一体压铸成型的支架整体刚度更好，不会出现长期使用后抱箍臂张开变形的问题，安装后的对中精度更高，能保证管路的直线度，避免管路安装后出现额外的安装内应力。在三维建模过程中，需要重点校核弧形面的同轴度、各个安装孔的位置度，以及连接臂的受力变形量，模拟1.5倍额定载荷下的结构变形量，保证最大变形量不超过0.2mm，满足长期使用的刚度要求；同时还要校核安装时的螺栓操作空间，保证每个安装孔的位置都有足够的空间放入套筒扳手完成锁紧操作，不会出现扳手和结构本体干涉的问题。
