带侧装固定耳的卷制钣金筒体结构

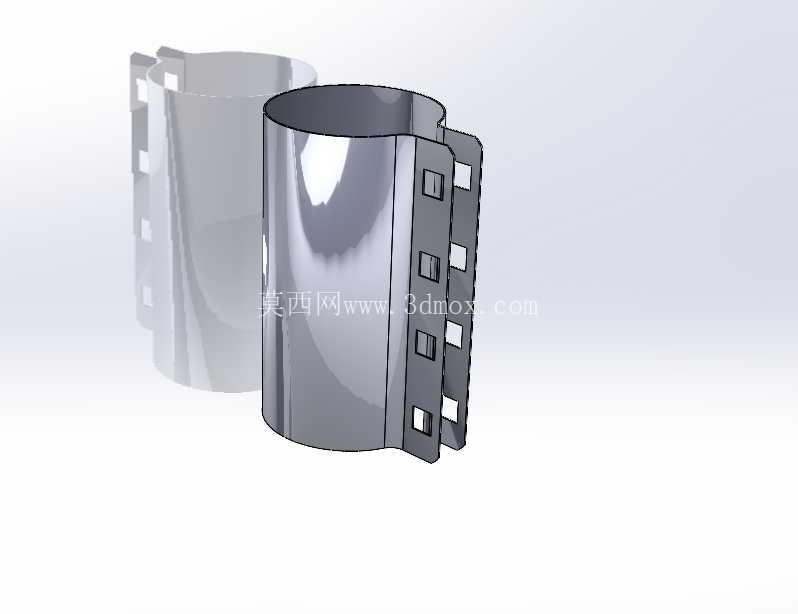

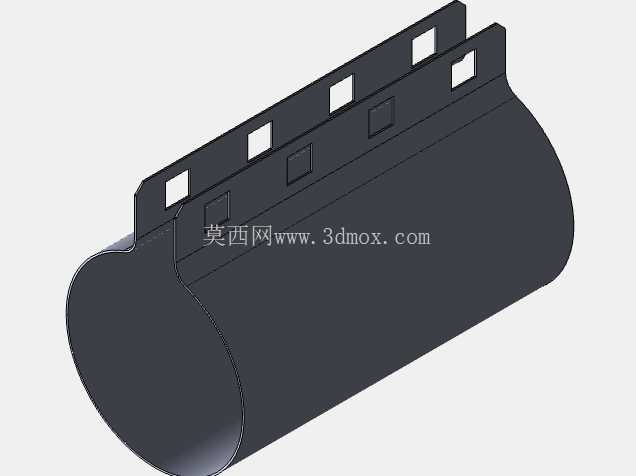

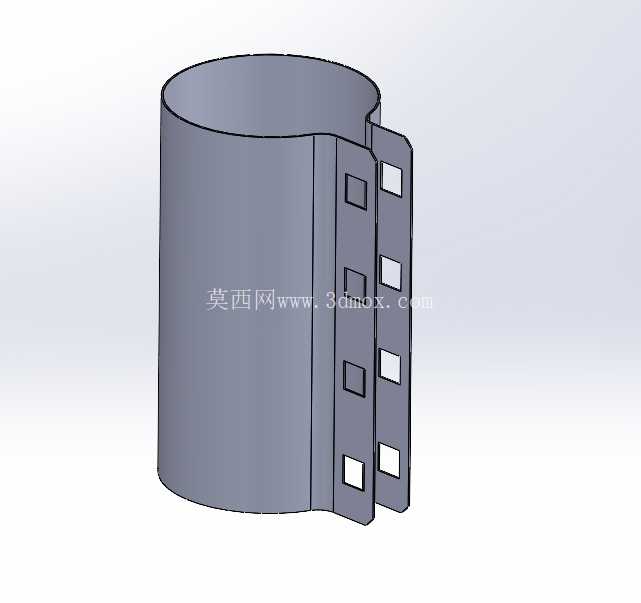

　　该构件属于薄钣金卷制成型的筒体类连接配件，主体为等直径圆柱筒身，一侧延伸出双排带方形安装孔的固定耳片，主要用于管线包覆、杆件防护或者小型设备的壳体连接场景，在低压流体管线排布、小型机电设备的外装防护、工装夹具的定位套结构中都能见到这类结构的应用。从功能层面看，筒身部分主要承担包覆、容纳或者套接的作用，内壁光滑无凸起，能够保证套接对象顺利穿入，不会出现卡滞、刮擦的问题；侧部的双排固定耳片则承担安装定位的功能，耳片上的方形通孔适配方形卡块或者带方颈的紧固件，能够在安装后限制周向转动，避免筒体在使用过程中出现旋转移位，双排孔的排布方式也能提升连接的抗剪切能力，相比单排固定结构，能承受更大的侧向拉力与振动载荷。

　　设计过程中首先要确定筒身的内径尺寸，这个尺寸需要和被套接的杆件、管线外径做公差匹配，通常采用间隙配合的公差带，保证装配时不需要过大的压入力，同时也不会出现过大的旷量；筒身的壁厚根据使用场景的载荷确定，常规防护类应用选用0.8-1.5mm的冷轧钢板即可，如果需要承担一定的支撑载荷，可以将壁厚提升至2-3mm，同时在筒身与耳片的衔接位置做压筋加强，避免长期受力出现衔接处开裂的问题。卷制工艺上需要注意筒身的合缝位置设置在固定耳片的对侧，避免合缝处的焊接或者咬合痕迹影响耳片的安装平面度，耳片部分是和筒身采用同一块板材下料后弯折成型，不需要额外焊接拼接，这样能减少焊接变形带来的尺寸误差，同时提升整体结构的强度。

　　耳片上的方形孔位置需要严格控制同轴度，两排耳片上对应的方孔中心要处于同一条与筒身轴线平行的直线上，否则安装时会出现紧固件无法穿入、或者安装后筒体偏斜的问题；耳片的弯折角度需要保证与筒身轴线平行，弯折处的内R角根据板材厚度设置，通常取板材厚度的0.5-1倍，避免弯折处出现应力集中导致断裂。安装边界方面，需要预留出耳片外侧的操作空间，保证紧固件能够顺利装入方孔并完成锁紧，两排耳片之间的间距根据安装基座的厚度确定，通常比基座厚度大0.2-0.3mm，保证能够顺利卡入基座的安装位，不会出现过紧无法装配或者过松旷动的问题。

　　筒身的长度根据实际包覆需求确定，两端不需要做额外的翻边处理，如果应用场景存在锐边划伤风险，可以在卷制完成后对两端边缘做去毛刺倒钝处理。这类钣金结构不需要额外的机加工工序，全部通过下料、冲孔、弯折、卷制工序即可完成成型，生产效率较高，适合批量加工，在进行三维建模时需要注意钣金件的展开系数设置，根据板材的材质、厚度调整K因子数值，保证展开后的下料尺寸准确，弯折卷制后能够达到设计的尺寸公差要求，尤其是耳片部分的弯折尺寸，直接影响最终的安装精度，建模时需要预留出工艺补偿量，抵消弯折过程中出现的板材回弹影响。
