户外落地式金属配电箱结构设计方案

在工业厂区配电、户外临时施工供电、小型商用建筑末端配电场景中，这类落地式金属配电箱是承担电能分配、回路保护、线路分合管控的核心载体，区别于壁挂式小型配电箱，落地式结构更适配大电流回路、多出线回路的配电需求，可承载更多断路器、漏电保护模块、接线端子排等电气元件，同时具备更强的户外环境耐受能力。

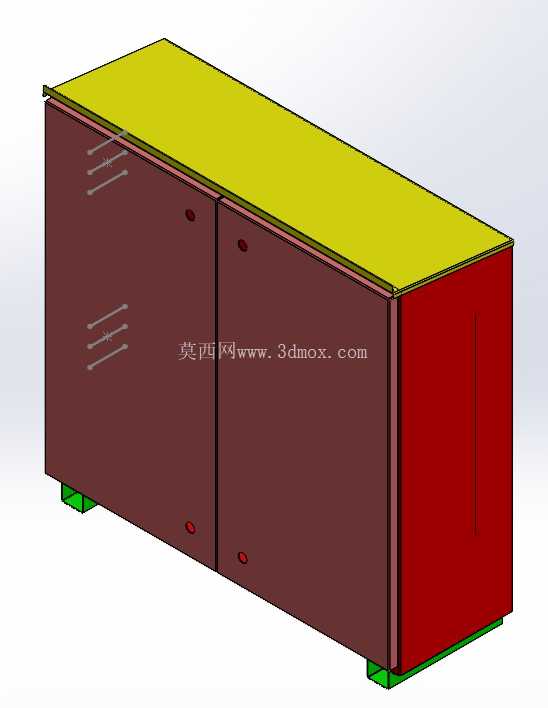

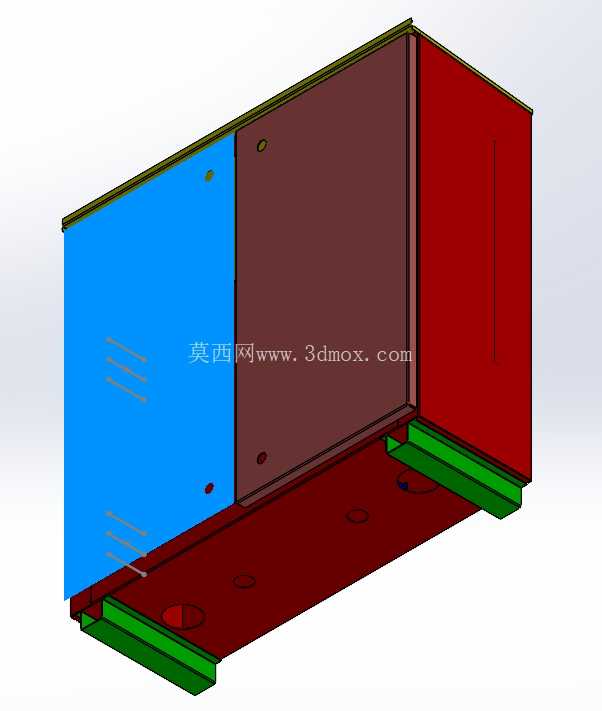

从结构设计逻辑来看，该箱体采用1.5-2mm厚冷轧钢板折弯焊接成型，外部喷涂红色防锈防腐漆，顶部设置带倾斜角度的防雨顶盖，顶盖边缘超出箱体侧壁50mm以上，可避免雨水沿箱体拼接缝隙渗入内部，顶盖与箱体上沿之间预留10mm的通风间隙，兼顾散热与防雨需求。箱体底部设置四个抬高式支撑脚，将箱体整体抬离安装地面100mm，既可以避免地面积水浸泡箱体底部锈蚀，也方便底部进出线缆的弯曲布线预留操作空间，支撑脚采用镀锌钢板弯折成型，与箱体底部焊接后做密封处理，防止缝隙处渗水锈蚀。

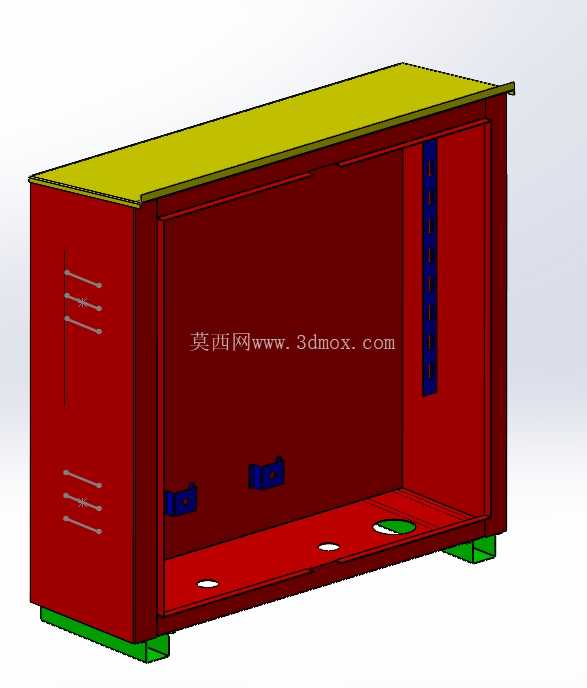

箱体内部预留了充足的元件安装空间，侧壁设置竖向的安装梁，安装梁上预制模数化安装孔位，可根据实际回路数量灵活调整导轨、安装板的固定位置，适配不同规格的断路器、接触器、互感器等电气元件的安装需求。箱体侧壁预制多组进出线敲落孔，分别设置在箱体下部侧壁与底板位置，可根据现场布线方向选择对应位置开孔，避免现场施工时随意切割破坏箱体防护性能。箱体门板内侧设置接地螺柱，通过黄绿双色接地线与箱体主框架可靠连接，满足电气安全防护的接地要求，门板与箱体框架之间设置橡胶密封胶条，关闭后可实现IP54级别的防护能力，阻挡户外粉尘、飞溅雨水进入箱体内部。

从安装边界来看，该类配电箱常规宽度在800-1200mm区间，深度在400-600mm区间，高度在1000-1500mm区间，安装时需要提前在地面预制混凝土基础，基础上预埋固定螺栓，对应箱体底部的安装孔位，固定后需要在箱体底部与基础之间的缝隙处打密封胶封堵，防止爬虫、水汽从底部缝隙进入。箱体正面门板设置可上锁的门锁结构，避免非专业人员随意开启引发触电风险，门板上可根据需求加装观察窗，无需开门即可查看内部仪表的运行参数。

在实际使用场景中，这类配电箱可作为厂区车间的二级配电箱体，承接上级配电柜的进线电源，分配给车间内的各类生产设备、照明回路，也可作为户外施工现场的总配电箱，承载塔吊、加工设备、临时照明的配电需求，箱体的钣金结构经过折弯加强处理，侧壁设置多道加强筋，避免吊装、运输过程中出现箱体变形，焊接位置全部做打磨抛光后再做喷涂处理，避免焊接毛刺划伤施工人员，也防止喷涂不到位引发的锈蚀问题。内部元件安装板采用镀锌钢板材质，无需额外喷涂即可具备良好的接地导通性能，安装板通过螺栓固定在箱体内部的立柱上，可整体拆卸，方便电气元件在车间内提前预装接线，整体运输到现场后直接固定进线即可，大幅缩短现场施工的周期。

设计过程中需要重点考量散热与防护的平衡，箱体顶部的通风间隙内部设置防虫网，既保证内部电气元件运行产生的热量可以自然向上排出，也避免蚊虫、杂物通过通风口进入箱体内部，箱体下部预留的通风孔同样设置防尘滤网，形成下进上出的自然通风散热路径，无需额外加装散热风机即可满足常规电流等级下的散热需求，降低后期运维的成本。所有的钣金折弯圆角均设置为R3-R5的工艺圆角，避免锐边尖角对安装、运维人员造成划伤，所有的固定螺柱均采用压铆工艺固定在箱体板材上，相比焊接固定具备更高的连接强度，也不会出现焊接焊渣破坏板材表面涂层的问题。
