壁挂式12U标准服务器机柜结构设计

在中小规模网络布线、弱电系统集成、边缘计算节点部署场景中，12U规格的机架柜是兼顾安装容量与空间占用的核心承载设备，这类机柜常被部署在楼道弱电井、小型办公室墙面、门店设备间、厂区边缘工位旁，用来承载交换机、路由器、小型UPS、边缘计算网关、配线架等标准19英寸机架式设备，相比落地式大容量机柜，它不需要占用地面空间，通过壁挂安装就能完成设备的集中收纳与防护，适配层高有限、地面空间紧张的部署场景。

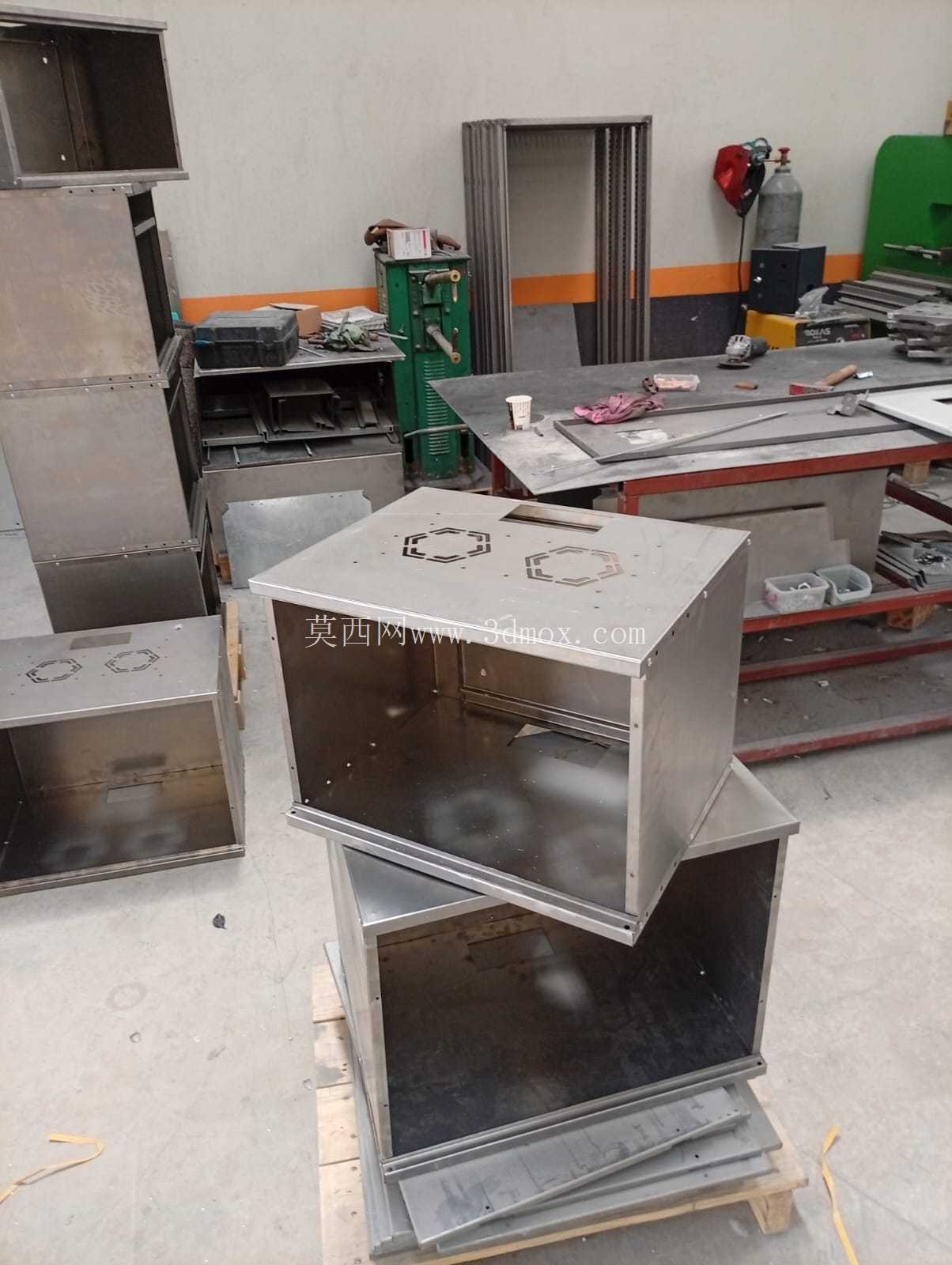

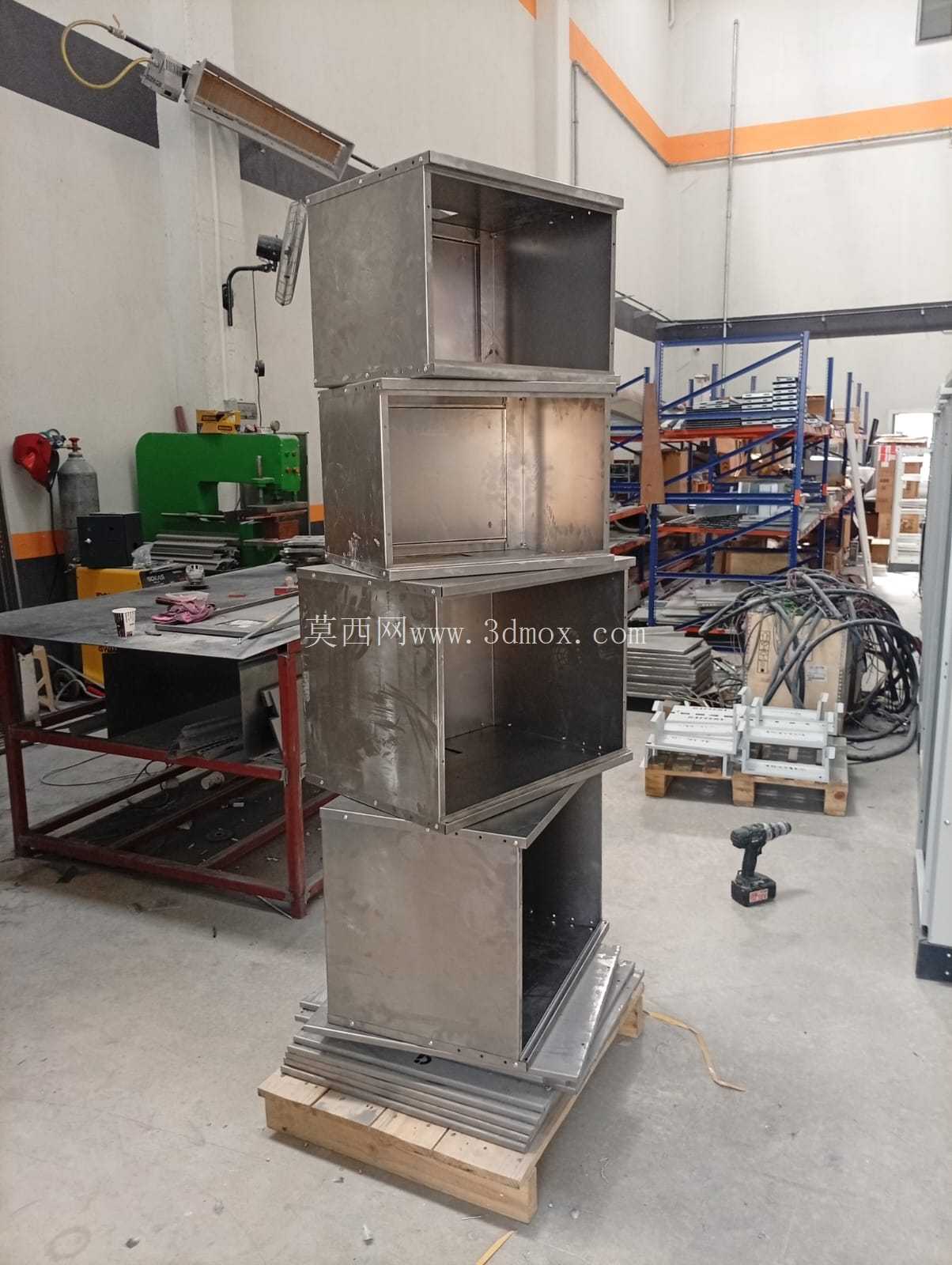

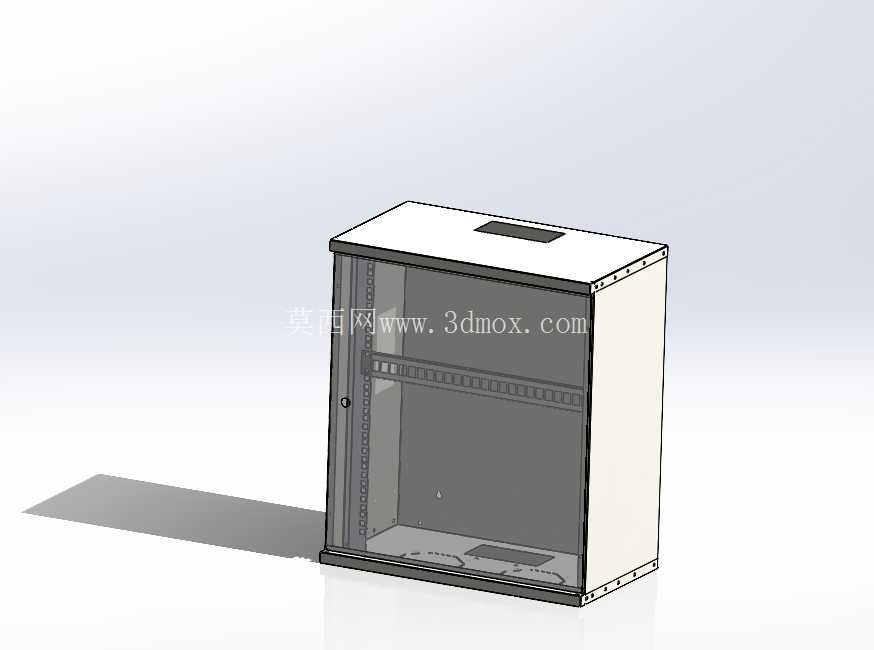

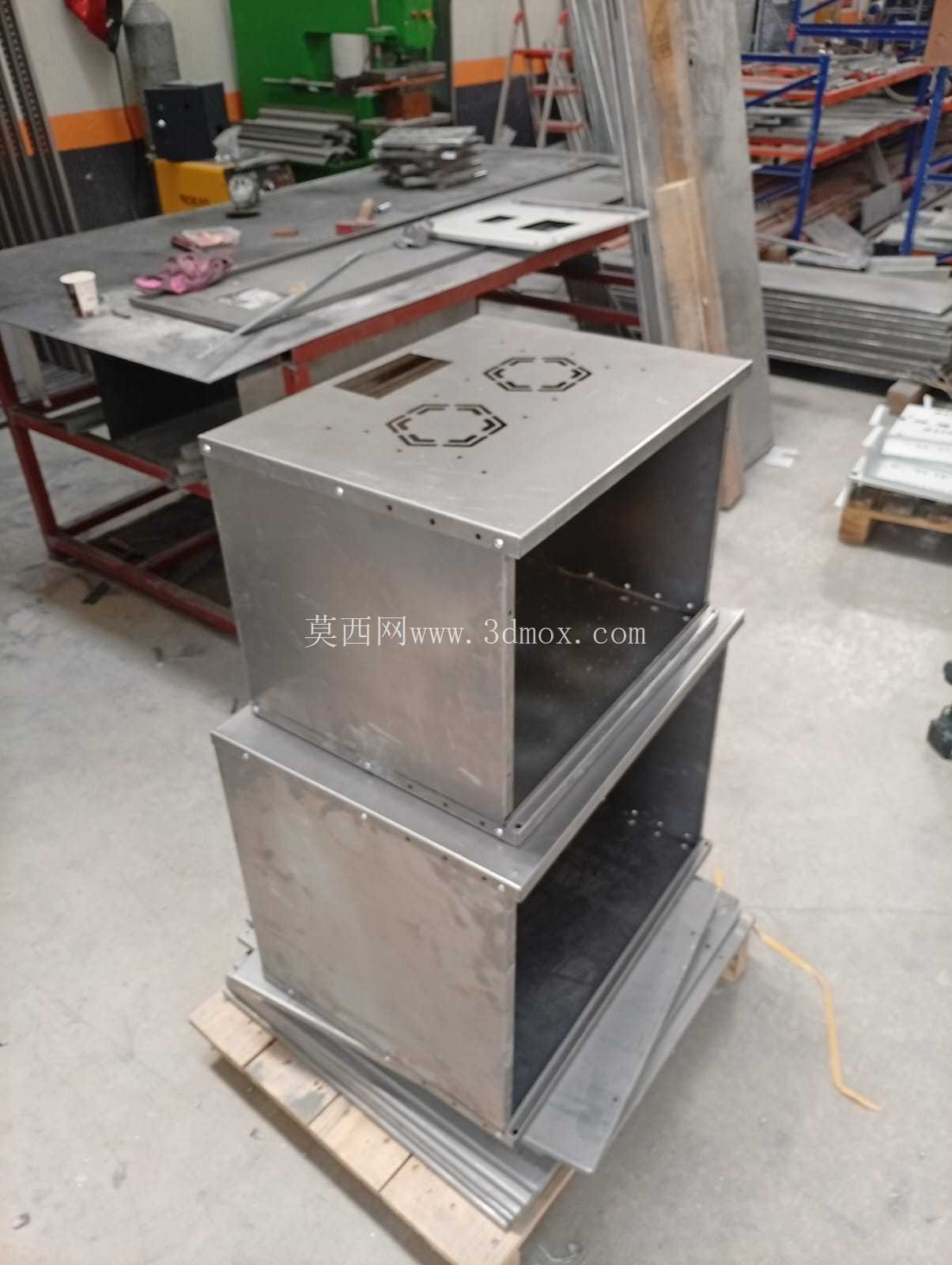

从结构设计逻辑来看，这款机柜采用分体式钣金拼接结构，主体框架由1.2mm到2.0mm厚度的冷轧钢板折弯成型，通过自攻螺丝与抽芯铆钉完成拼接，不需要复杂的焊接工艺，既能够控制整体重量，也能保证框架的结构强度，在满配设备的承重状态下不会出现框架形变。机柜前门采用单开门结构，门板与框架通过隐藏式铰链连接，门板上预留了锁具安装位，关闭后可以通过锁具限制非授权人员开启，避免内部设备被误触或者人为损坏，门板与框架的贴合处粘贴有发泡密封胶条，能够阻挡日常环境中的灰尘进入机柜内部，减少设备积灰带来的散热不良、接触故障等问题。

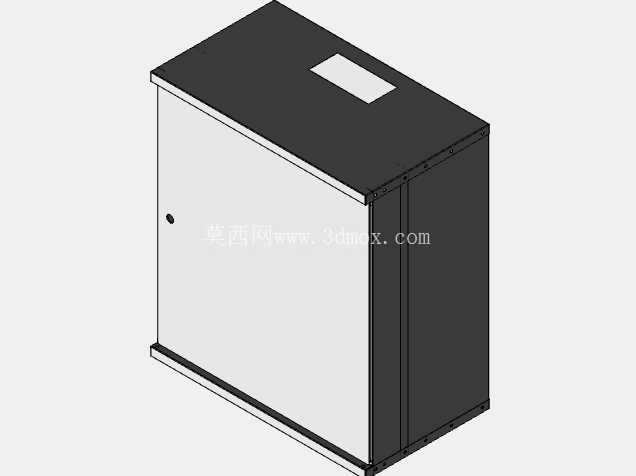

机柜顶部预留了标准的穿线孔位，孔位配有可拆分的橡胶护线套，布线时可以根据线缆的数量拆分护线套的齿状结构，既能够固定线缆走向，也能避免穿线过程中划伤线缆绝缘层，同时顶部的平面区域可以粘贴设备标识标签，方便运维人员快速识别机柜对应的系统分区。机柜的背部设计有四个壁挂安装挂耳，挂耳上预留了长圆形的安装孔，能够适配墙面膨胀螺栓的安装间距误差，降低现场安装的对位难度，挂耳与机柜主体通过螺栓加固连接，单点承重不低于20kg，能够保证满配设备状态下的安装可靠性。

从安装边界尺寸来看，这款12U机柜严格遵循19英寸标准机架的安装规范，内部可用安装高度为12U，单U高度为44.45mm，内部安装立柱的间距符合标准机架尺寸要求，能够兼容所有标准19英寸机架式设备的安装，安装立柱上设计有等距分布的方形安装孔，配合卡扣式螺母可以快速调整设备的安装高度，不需要额外钻孔攻丝，现场设备安装效率更高。机柜的深度设计适配小型网络设备的安装需求，内部净深度能够容纳深度不超过400mm的机架式设备，既不会因为深度过浅导致设备无法装入，也不会因为深度过大额外占用墙面外的空间，避免影响通道通行。

机柜的侧面设计有可拆卸的侧面板，日常维护时不需要将整个机柜从墙面拆下，只需要卸下侧面板的固定螺丝就可以从侧面接触到设备的侧面接口与线缆，方便进行线缆调整、设备更换等操作。机柜底部同样预留了穿线孔位，支持下走线的布线方式，适配不同场景的布线需求，不管是上走线的弱电井场景还是下走线的墙面预埋场景，都能顺利完成线缆布设。机柜的表面采用静电喷塑处理，涂层厚度控制在60到80微米之间，具备基础的防锈、防刮擦能力，适合在室内干燥环境下长期使用，涂层颜色采用常规的工业白与黑色搭配，既能够适配办公区域的装修风格，也不会因为颜色过深导致运维时光线不足。

在散热设计上，这款机柜的顶部与底部都预留了自然通风的散热缝隙，依靠冷热空气的自然对流完成内部热量的散发，针对发热量较低的网络设备、配线架等负载，自然散热完全能够满足温度控制需求，不需要额外加装散热风扇，既降低了成本，也避免了风扇运行带来的噪音问题，适合在办公区域、门店等对噪音敏感的场景使用。如果后续需要搭载发热量稍高的设备，也可以在顶部预留的风扇位加装标准120mm散热风扇，风扇供电可以直接接入机柜内部的PDU电源，扩展灵活性较强。

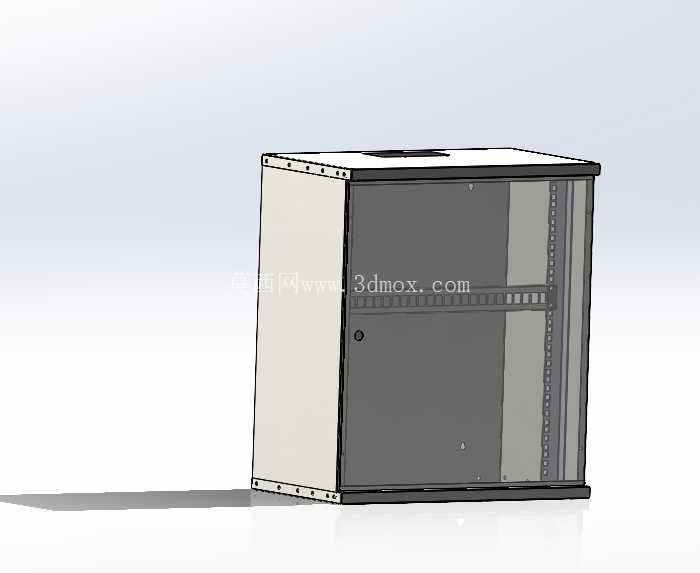

机柜前门的观察区域设计简洁，没有采用大面积透明亚克力材质，而是采用整面钣金门板，能够更好地屏蔽外部电磁干扰，同时避免无关人员直接看到内部设备的运行状态，提升设备运行的安全性。门板与框架之间的接地端子通过铜编织带连接，能够保证机柜整体的电气连通性，接入接地系统后可以有效释放静电，避免静电对内部电子设备造成损坏，符合弱电设备安装的安全规范要求。

在实际工程应用中，这类12U机柜的选型往往需要重点核对安装墙面的承重能力，安装时需要保证膨胀螺栓打入实心墙体内部，如果是空心砖墙或者石膏板墙面，需要加装背板来分散承重，避免机柜脱落。这款机柜的结构设计充分考虑了现场安装的容错性，挂耳的长圆孔可以允许上下左右各10mm的安装误差，降低了现场施工的精度要求，同时机柜的所有边角都做了折弯圆角处理，没有尖锐的毛刺，安装和维护过程中不会划伤施工人员的手部，符合工业设备的安全设计要求。
