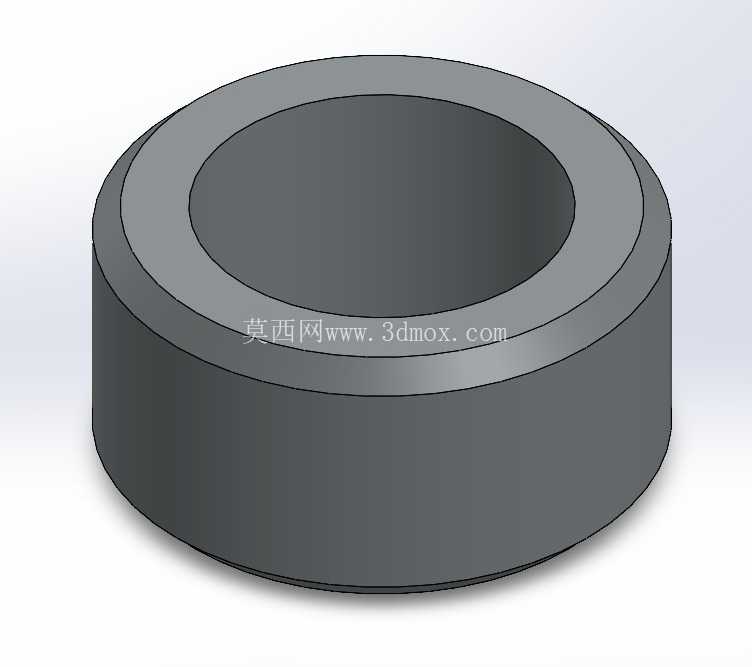

带台阶环形金属衬套结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1195594
  • 带台阶环形金属衬套结构设计

这类带台阶的环形衬套,在液压阀组、压铸模具导向机构、重载传动轴系里都有大量应用,很多刚接触结构设计的工程师容易把它当成普通轴套来处理,实际在不同工况下,它的台阶厚度、内外径同轴度、端面垂直度要求差异极大。先从安装边界说起,这类零件的安装通常是嵌入安装座的台阶孔内,大外径端面直接抵靠安装座的定位台阶面,小外径段伸入配合孔内,内孔则与运动轴件形成滑动或过渡配合,设计时首先要确认安装座的台阶孔深度,要保证衬套压入后,大端面与安装座面齐平或者预留0.02-0.05mm的压紧余量,避免压装后衬套窜动。

从功能特性来看,这类衬套主要承担两个核心作用,一是为运动轴提供径向支撑,减少轴与安装座本体的磨损,衬套磨损后可直接更换,不用整体更换安装座,大幅降低设备维护成本;二是通过台阶端面实现轴向定位,限制轴系或者配套零件的轴向窜动量,部分工况下台阶端面还会承受一定的轴向冲击载荷,所以设计时不能只校核径向的耐磨性能,还要核算台阶根部的抗剪切强度,很多现场失效的衬套都是台阶根部应力集中出现裂纹,最终导致衬套移位卡滞。

设计思路上,首先要根据配合工况确定内外径的配合公差,如果是滑动配合场景,内孔与轴的配合通常选H7/g6,外圆与安装座的配合选H7/p6的过盈配合,保证衬套在往复运动或者振动工况下不会跟转;如果是压铸模具里的浇口套类应用,内孔还要做抛光处理,表面粗糙度要达到Ra0.8以下,减少金属液流动的阻力,同时外圆与模具模板的配合要选更紧的过盈量,避免生产过程中受金属液冲击出现退套问题。外形尺寸方面,这类环形件的壁厚设计要兼顾强度和安装空间,通常小外径段的壁厚不小于3mm,台阶的径向宽度不小于2mm,台阶根部要做R0.5-R1的圆角过渡,避免热处理或者受载时应力集中开裂,零件的总高度要根据安装孔的深度确定,要保证压装后内孔的有效配合长度覆盖轴的支撑段长度,避免轴出现悬臂受力的情况。

实际应用场景里,这类零件的材质选择也和工况强相关,普通轻载传动场景用45号钢调质处理即可,硬度达到HB220-250就能满足耐磨要求;如果是压铸模具或者高温工况下使用,要选用H13热作模具钢,淬火后硬度达到HRC48-52,同时要做表面氮化处理,提高高温下的耐磨和抗咬合性能;如果是液压系统里的导向衬套,还会在基体上镶嵌石墨润滑柱,实现无油润滑,避免液压油污染的问题。很多工程师建模的时候容易忽略倒角细节,其实衬套的内外孔端口都要做1×45度的倒角,一是压装的时候方便导入,不会刮伤安装孔和轴的配合面,二是可以储存少量润滑脂,在初期磨合阶段形成油膜,减少启动阶段的干摩擦。另外要注意的是,这类衬套的两个端面一定要保证平行度在0.01mm以内,否则压装后会出现内孔偏斜,导致轴转动卡滞,加速磨损,建模时要把形位公差的要求在工程图里明确标注,避免加工出来的零件不符合装配要求。在做三维建模的时候,要优先用旋转特征来生成主体结构,保证内外圆的同轴度,不要用多个拉伸特征拼接,否则后续导出工程图的时候容易出现轮廓线错误,也不利于后续做有限元应力分析,台阶根部的圆角要在建模阶段就做出来,不要留到工程图阶段再标注,方便后续做干涉检查的时候确认和相邻零件的间隙是否足够。
