在车载音频功率放大电路的硬件开发环节,功率芯片的封装结构直接决定了PCB布局的走线冗余、散热路径设计以及生产环节的插件良率,本次梳理的Flexiwatt25封装结构,正是面向TDA7560这类四声道车载功放芯片的配套封装形态。从实际应用场景来看,这类封装大多出现在车载主机的功率输出板卡上,紧邻音频输入接插件与电源滤波电容组,需要同时兼顾大电流输出下的散热效率、多引脚排布的信号隔离要求,以及车载振动环境下的引脚抗疲劳性能。

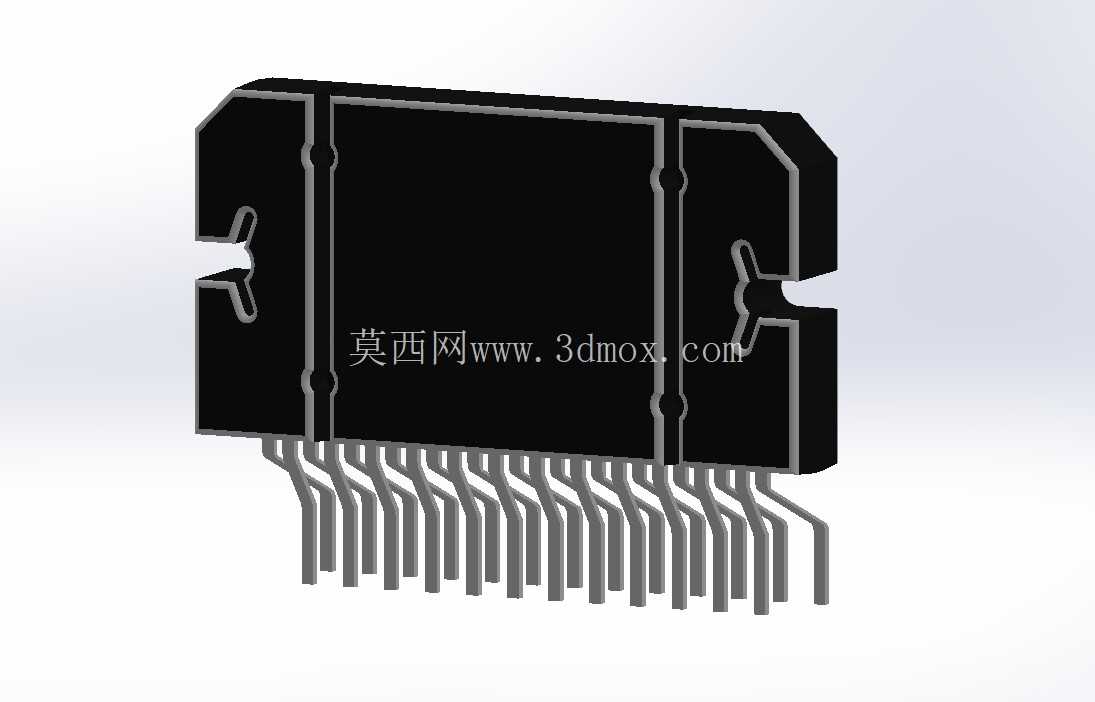

从结构设计思路来看,该封装采用单侧直插弯脚排布,25根引脚沿壳体长边等距分布,引脚末端做折弯处理以适配波峰焊工艺的吃锡要求,引脚间距遵循常规功率封装的节距标准,既避免了引脚过密带来的焊接桥连风险,也不会因间距过大占用过多PCB板卡面积。封装主体采用黑色塑封材质,壳体两侧设计有对称的定位缺口与安装凸台,在生产插件环节可以通过工装卡具快速对位,避免插反导致的整板报废,同时壳体上的凸台结构可以在过波峰焊时提供辅助支撑,减少高温下壳体形变对引脚共面度的影响。
在安装边界的考量上,该封装的壳体高度、引脚伸出长度都需要和车载主机的内部空间做匹配,通常这类功放芯片会在壳体背面额外加装铝制散热片,因此建模时特意预留了散热片的安装贴合面,保证塑封壳体背面的平面度满足散热硅脂的涂覆要求,避免出现散热间隙导致的芯片过热保护。引脚的折弯角度经过实际生产验证,既可以保证插件时引脚顺利穿过PCB焊盘孔,也能在焊接完成后提供足够的机械应力释放空间,应对车载工况下的持续振动与温度循环带来的应力拉扯,减少引脚虚焊、断裂的失效概率。
从功能特性层面来说,Flexiwatt25封装的大尺寸塑封壳体本身可以作为散热的辅助载体,配合背面加装的散热片,能够承载TDA7560在4×45W输出功率下的持续发热,相比小尺寸贴片封装,这种直插弯脚的封装形式更适合后装车载音响的生产工艺,不需要额外的回流焊设备,普通波峰焊产线即可完成焊接,降低了中小批量生产的设备投入成本。建模过程中对引脚的排布做了对称校验,每根引脚的宽度、厚度以及相邻引脚的间隙都按照实际封装的公差范围做了还原,壳体两侧的定位缺口尺寸也和行业通用的插件工装匹配,结构工程师在做PCB封装设计时,可以直接参考该模型的尺寸边界绘制封装库,避免因尺寸偏差导致的生产装配问题。
需要注意的是,这类功率封装的正反面识别是生产环节的易错点,建模时特意保留了壳体表面的标识区域位置,以及引脚的排布顺序特征,方便硬件工程师在做丝印设计时添加清晰的对位标识,减少生产环节的反向插件错误。在散热路径的设计上,封装壳体的厚度经过优化,既保证了塑封材质的绝缘强度,也能让芯片核心的热量更快传导到背面的散热片上,避免热量在塑封内部累积导致的芯片寿命衰减。引脚的材质采用常规的铜基镀锡结构,建模时还原了引脚的弯折弧度,避免直角弯折带来的应力集中问题,在实际装配中,这种圆弧弯折的引脚可以承受更大的插拔力与振动冲击,提升整机的长期可靠性。
