带座铰接式机械连接支座结构设计

　　这类带座铰接支座在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是为转动副提供稳定的安装基准，同时承受连杆传递的径向载荷与小幅冲击载荷，避免转动轴直接与设备机架面板接触造成机架磨损，后期维护时仅需更换支座即可完成损耗件替换，大幅降低设备运维成本。从结构功能来看，底部的平板式安装基座承担整个构件的固定功能，基座上开设的两个开口式安装槽可适配M8-M10规格的紧固件，安装时无需完全拧下螺母即可将支座卡入螺栓位置，现场调试阶段可沿槽体长边方向调整支座的安装位置，补偿机架加工时的孔位误差，适配不同中心距的连杆安装需求。

　　上部的铰接立板是核心受力部位，中间的通孔用于安装铰接销轴，孔内可配套铜套或滚动轴承来降低转动摩擦阻力，立板顶部的圆弧过渡设计可有效分散销轴传递的集中应力，避免直角位置出现应力断裂风险，立板与底部基座的连接处设置了加厚的过渡圆角，可承受反复交变载荷下的疲劳冲击，不会出现连接部位开裂的问题。设计过程中首先要确定铰接孔的中心高度，本次结构的铰接孔中心距安装底面高度为20mm，这个尺寸直接决定了配套连杆的转动行程范围，中心高度过低会导致连杆转动时与安装面发生干涉，过高则会增加整体结构的悬臂长度，降低支座的整体刚性。

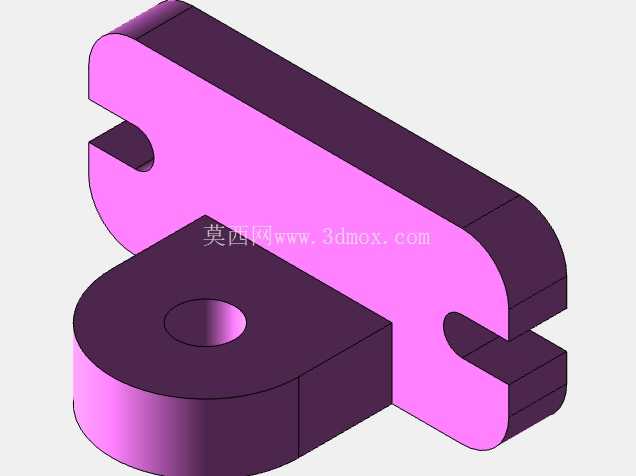

　　底部安装基座的总长度为45mm，宽度方向尺寸为50mm，这个尺寸边界可保证支座安装在40系列铝型材或5mm厚的钢板机架上时，基座边缘不会超出型材安装面，同时两个安装槽的中心距设置为30mm，刚好匹配标准铝型材的槽孔间距，无需额外加工过渡安装板即可直接固定。铰接孔的直径设置为12mm，孔口位置做了0.5mm的倒角，既方便销轴装配时的导入，也可去除机加工产生的毛刺，避免装配时划伤销轴表面。立板侧面的剖切结构显示，铰接孔的有效配合长度为12mm，这个长度可保证销轴与孔的接触面积足够，不会因为接触应力过大造成孔壁快速磨损，立板外侧的凸台结构可增加孔位处的壁厚，即使长期承受径向载荷也不会出现孔位变形失圆的问题。从建模逻辑来看，这类零件完全通过基础的拉伸与拉伸切割特征即可完成构建，首先绘制底部安装基座的轮廓草图，拉伸得到基座主体，再绘制上部立板的截面轮廓拉伸叠加到基座上，之后通过拉伸切割切除安装槽、铰接孔以及侧面的让位结构，最后对所有锐边添加圆角特征即可完成整体建模。建模过程中需要注意安装槽的开口方向要与现场安装的调整方向保持一致，铰接孔的轴线要与安装底面保持严格平行，否则会造成连杆转动时出现卡滞，额外增加传动阻力。

　　实际应用中这类支座常被用作气缸尾部的铰接支撑、连杆机构的固定铰点、防护门的转动连接座，相比一体式焊接的铰接座，这种机加工成型的支座尺寸精度更高，互换性更强，适合批量生产配套，在小型自动化设备的传动结构中，这种结构的支座可替代复杂的定制焊接件，降低零件加工成本，缩短设备的装配调试周期。安装时需要保证支座的安装底面与机架贴合面完全接触，避免出现悬空导致紧固后支座变形，铰接销轴装配时要添加适量润滑脂，降低初期运转的磨损速度，定期检查安装螺栓的紧固状态，避免长期振动导致螺栓松动引发支座移位。
