树莓派自动化控制扩展板结构设计

在小型自动化设备改造、教学实验平台搭建、桌面级智能工位开发这类场景里，通用单板计算机的IO资源往往不足以直接对接工业现场的执行与传感元件，这时候适配单板机安装规格的功能扩展板就成了连接消费级计算硬件和工业级外设的关键衔接部件，本次涉及的这款扩展板，就是针对树莓派标准HAT安装规范开发的自动化功能拓展硬件。

从实际用途来看，这块板卡可以直接叠装在树莓派主板上方，不需要额外飞线转接，就能让原本只具备弱电平IO的树莓派具备直接驱动24V级工业负载、采集多通道模拟量信号的能力，在小型流水线的工位状态采集、实验室环境参数监控、小型智能仓储的货位状态检测、桌面级机械手的IO扩展这类场景里，能省去用户自行搭建电平转换、继电器驱动、信号调理电路的工作量，直接通过板载接口对接现场元件即可完成硬件搭建。

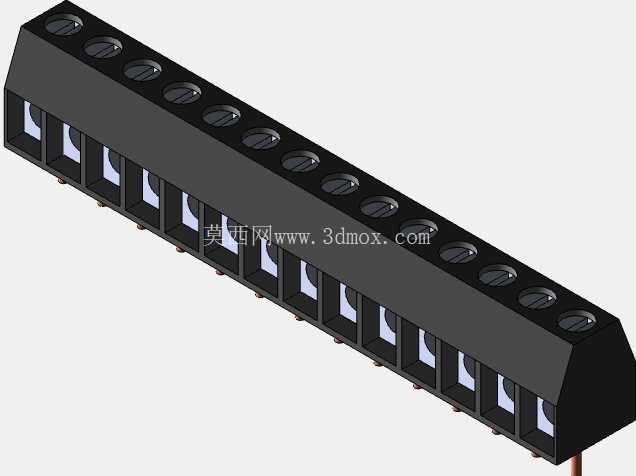

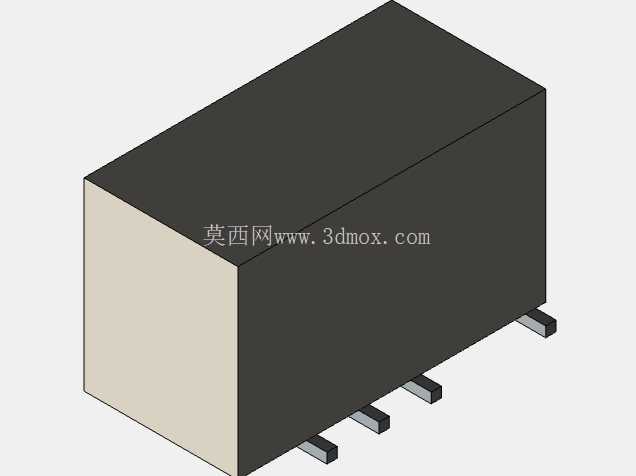

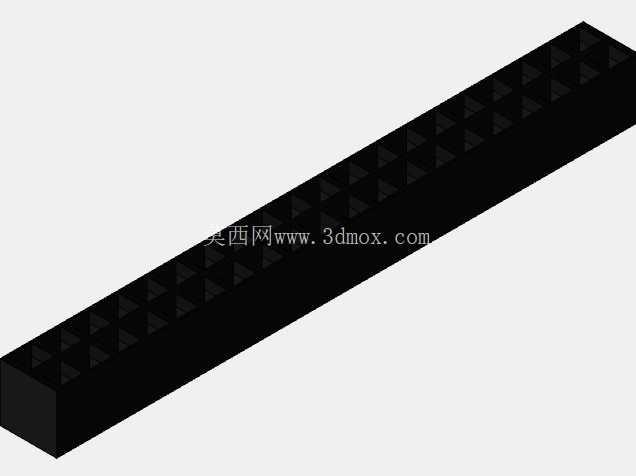

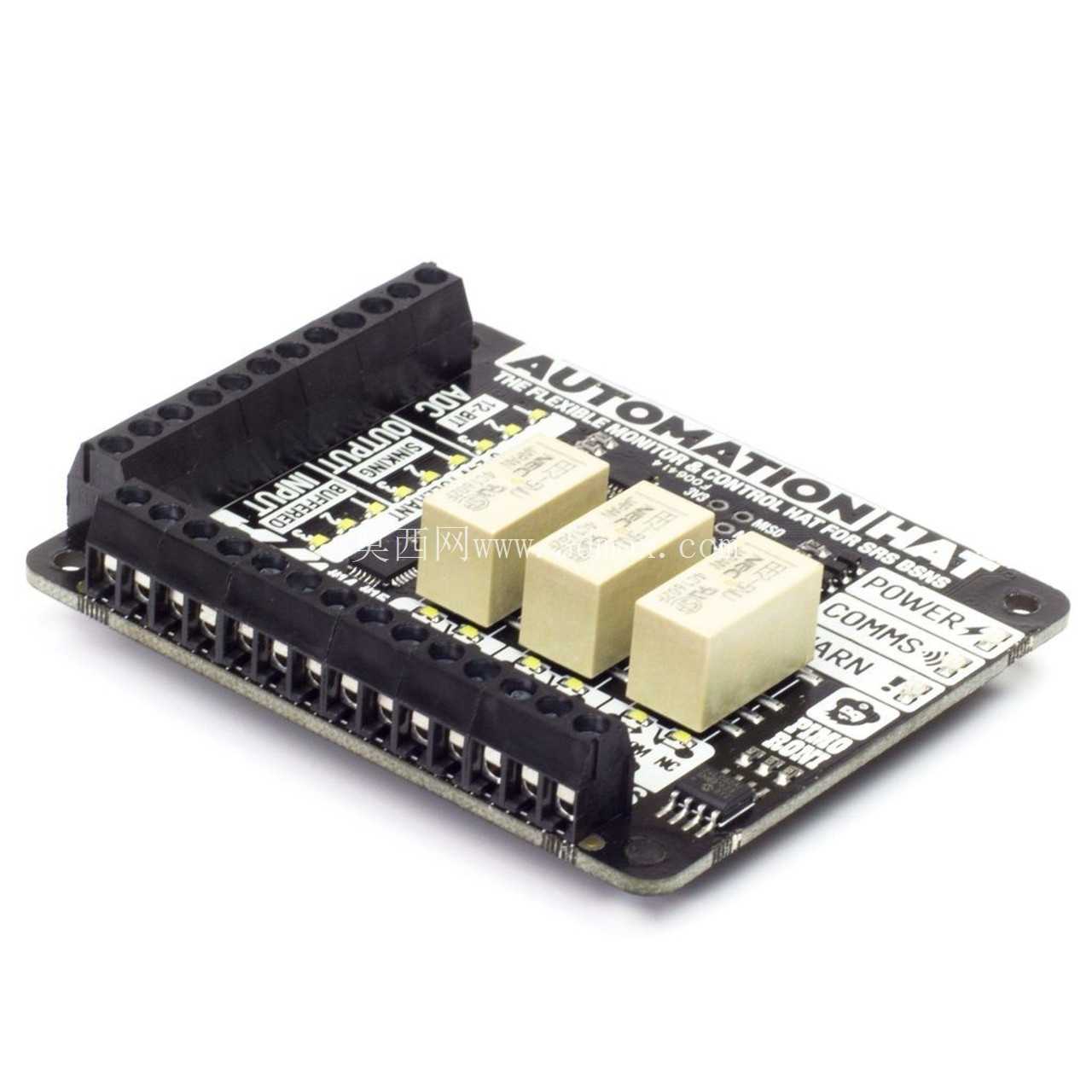

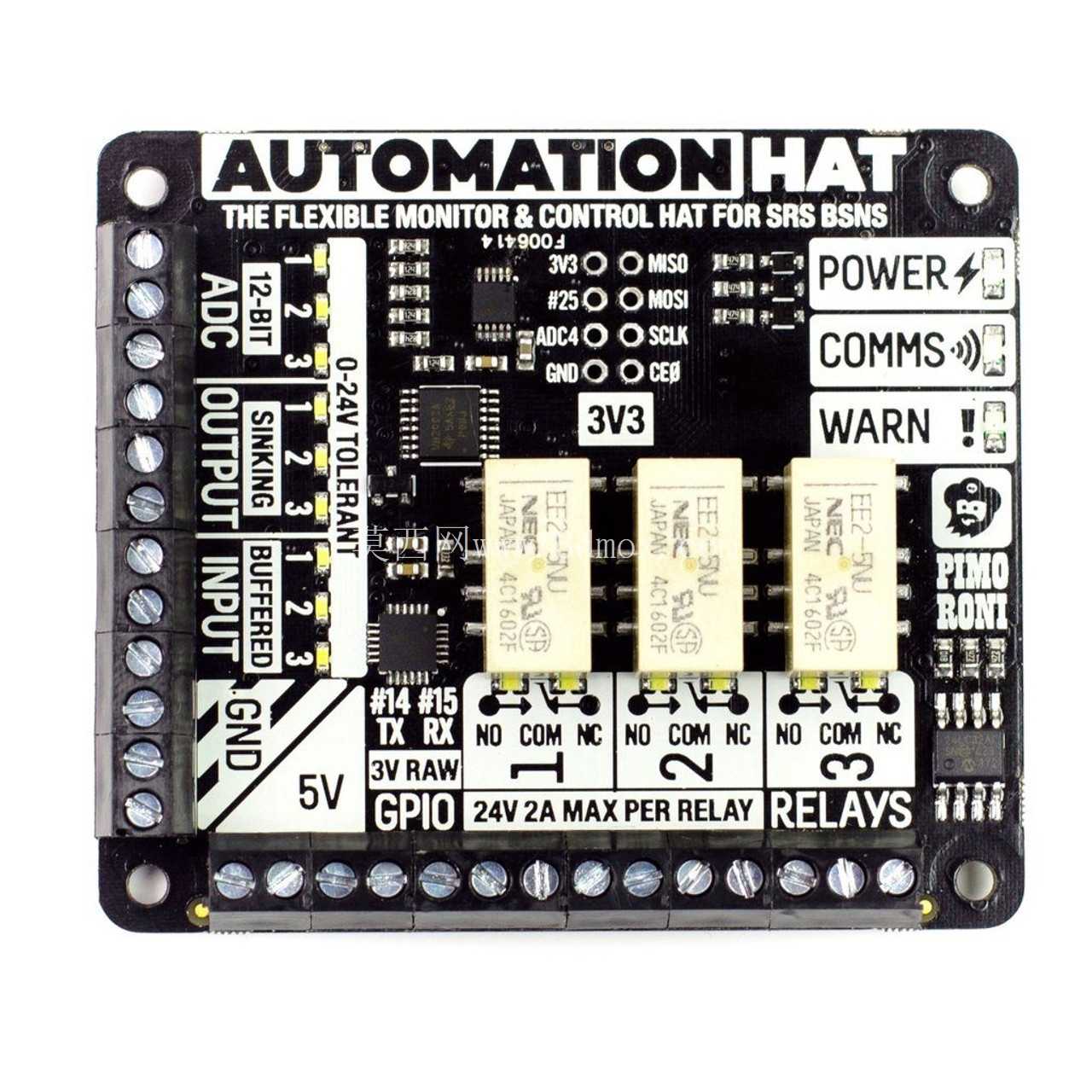

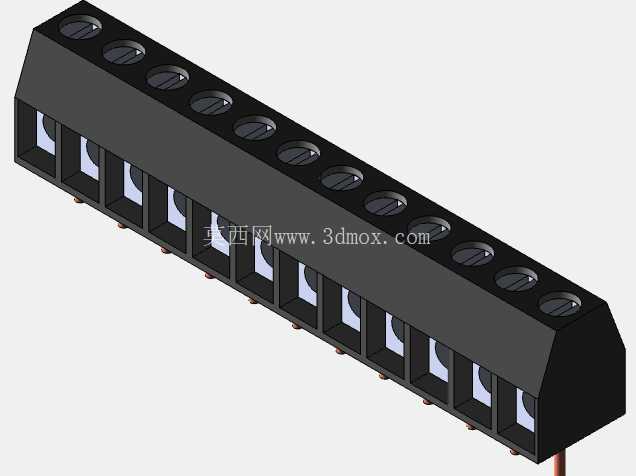

功能配置上，板载3路24V规格2A容量的继电器，每路都引出了常开、常闭端子，既可以接电磁阀、指示灯这类常规负载，也能通过常闭触点实现安全回路的硬接线切断；模拟量采集部分配置了3路12位精度的ADC通道，支持0-24V量程的电压信号采集，可直接对接工业级接近开关、压力传感器的电压输出，另外还有1路12位ADC通道支持0-3.3V量程，适配树莓派原生电平的传感元件输入；板上集成了3路24V耐压的缓冲输入通道，同时搭配3路24V耐受的灌电流输出通道，不需要额外加中间继电器就能直接对接现场的24V传感与执行元件；15路通道都配有独立的状态指示灯，调试时不需要万用表逐点测量，直接看灯的亮灭就能快速判断通道通断状态，排查接线故障的效率能提升不少；端子采用3.5mm间距的螺丝端子，接线时不需要焊接，用普通一字螺丝刀就能完成导线压接，适合现场快速改线、调试的使用场景；板载HAT规范的EEPROM芯片，树莓派上电时可以自动识别板卡配置，加载对应的设备树文件，不需要用户手动配置引脚复用；除了引出的功能端子，板卡还额外引出了SPI接口以及两个通用GPIO引脚，分别对应14号TX引脚和25号IO，方便用户后续叠加其他功能模块，扩展更多应用可能。

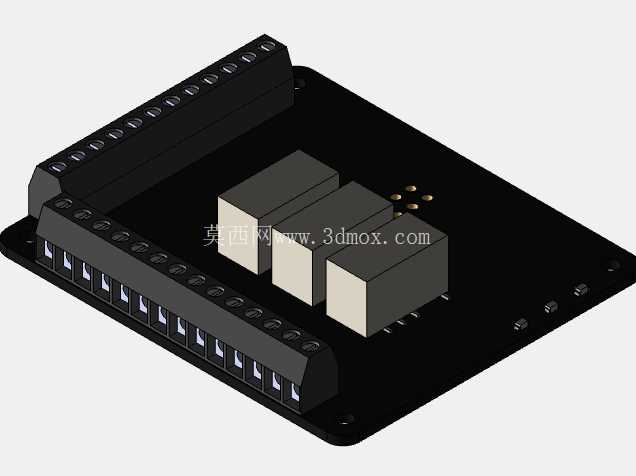

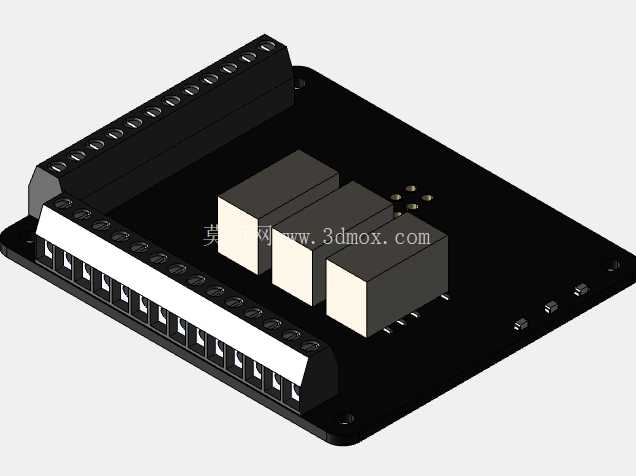

设计思路上，整个板卡严格遵循树莓派HAT的机械安装规范，安装孔位完全对齐树莓派主板的四个固定孔，叠装后不会超出树莓派主板的外轮廓，不会和常见的树莓派外壳产生安装干涉；元件布局上，将继电器这类有一定高度的元件布置在板卡中部，避开树莓派上的USB、以太网接口的凸起区域，叠装后不会压到主板上的接口元件；螺丝端子统一布置在板卡的外侧边缘，接线时不需要拆开叠装结构就能直接完成导线压接，后期维护换线非常方便；指示灯布置在对应通道的端子旁边，接线后每个通道的状态和端子一一对应，不会出现状态指示和通道错位的问题；电路设计上，继电器驱动部分做了光耦隔离，避免外接负载的浪涌反串损坏树莓派的主控IO，模拟量采集部分加了RC滤波电路，减少工业现场电磁干扰对采集精度的影响，电源回路做了防反接保护，现场接线时即使电源正负极接反也不会烧坏板卡元件。

安装边界方面，板卡整体厚度控制在18mm以内，叠装在树莓派主板上之后总高度不超过35mm，可以适配绝大多数标准树莓派外壳的内部空间；端子的接线方向垂直于板卡平面，接线后导线不会向板卡侧面过度延伸，在紧凑的安装空间里也不会和周边结构产生磕碰；安装孔采用M2.5规格的铜柱固定，固定后板卡和树莓派主板之间保持3mm的间距，避免板卡底部焊点和树莓派主板上的元件短路，同时预留了足够的空气流通空间，长时间运行时继电器和电源回路的热量可以自然散出，不需要额外加装散热元件。

在做这类扩展板的三维建模时，需要重点核对每个元件的实际高度，尤其是继电器、端子这类接插件的安装尺寸，确保叠装时间隙足够；还要注意端子的出线空间，不能让外壳结构挡住接线操作的位置；固定孔的位置公差要控制在0.1mm以内，避免叠装时孔位错位无法安装；板卡边缘的走线槽和元件丝印在建模时可以适当简化，但接插件的引脚定义位置要准确，方便后续做接线模拟的时候能快速对应通道。
