DS1307实时时钟模块结构设计

在嵌入式开发与小型电子设备的计时功能实现场景中，DS1307实时时钟模块是应用极为广泛的功能组件，本次呈现的三维结构完整还原了该模块的实体形态与装配细节，可直接用于设备结构适配、安装空间校核以及配套外壳的设计开发工作。从实际工程应用角度出发，这类时钟模块常被集成在数据采集终端、小型物联网节点、桌面计时装置、arduino开源硬件项目中，为系统提供掉电仍可持续运行的精准计时支撑，避免设备重启后出现时间基准丢失的问题，是很多需要时间戳记录功能的电子设备不可或缺的外围组件。

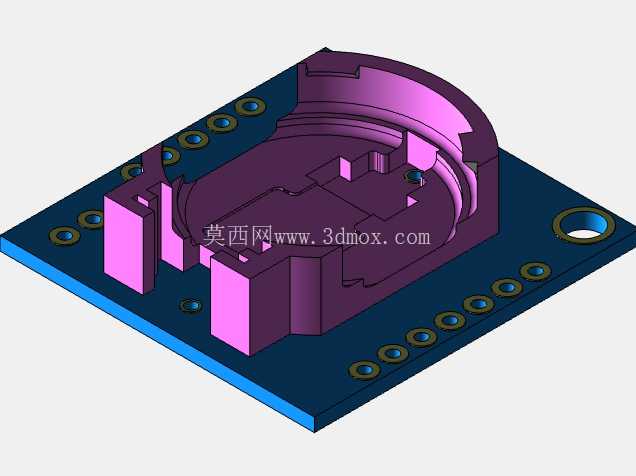

从结构设计思路来看，该模块采用矩形PCB基板作为承载主体，基板边缘均匀排布多组金属化安装孔与信号引脚焊盘，既可以通过排针直接插装在面包板或主控电路板上完成快速原型验证，也能利用基板四角的安装孔配合螺丝完成在设备壳体内的固定安装，适配不同的装配需求。模块核心区域做了凸起的结构避让设计，将时钟芯片、晶振以及备用电池的容纳区域做了分层结构处理，紫色的凸起结构部分对应模块上的核心元件安装位，既保证了元件装配后不会与周边结构发生干涉，也通过凸起的围挡结构对核心元件形成一定的物理防护，减少装配过程中磕碰导致元件损坏的概率。

在外形尺寸与安装边界的设计上，模块整体为规整的矩形结构，长宽尺寸适配常用的开源硬件扩展板安装规范，引脚间距采用标准的2.54mm排针间距，能够兼容市面上绝大多数通用排针、排座的连接需求，无需额外定制连接组件。基板四角的安装孔内径适配M2规格的固定螺丝，安装孔中心到板边的距离预留了足够的螺丝装配空间，不会出现螺丝头超出板边干涉周边结构的问题。模块整体厚度控制在较低范围内，核心凸起区域的高度经过精准核算，既能够容纳下纽扣电池与时钟芯片的堆叠装配，也不会占用过多的设备内部垂直空间，适配紧凑化的设备内部布局需求。

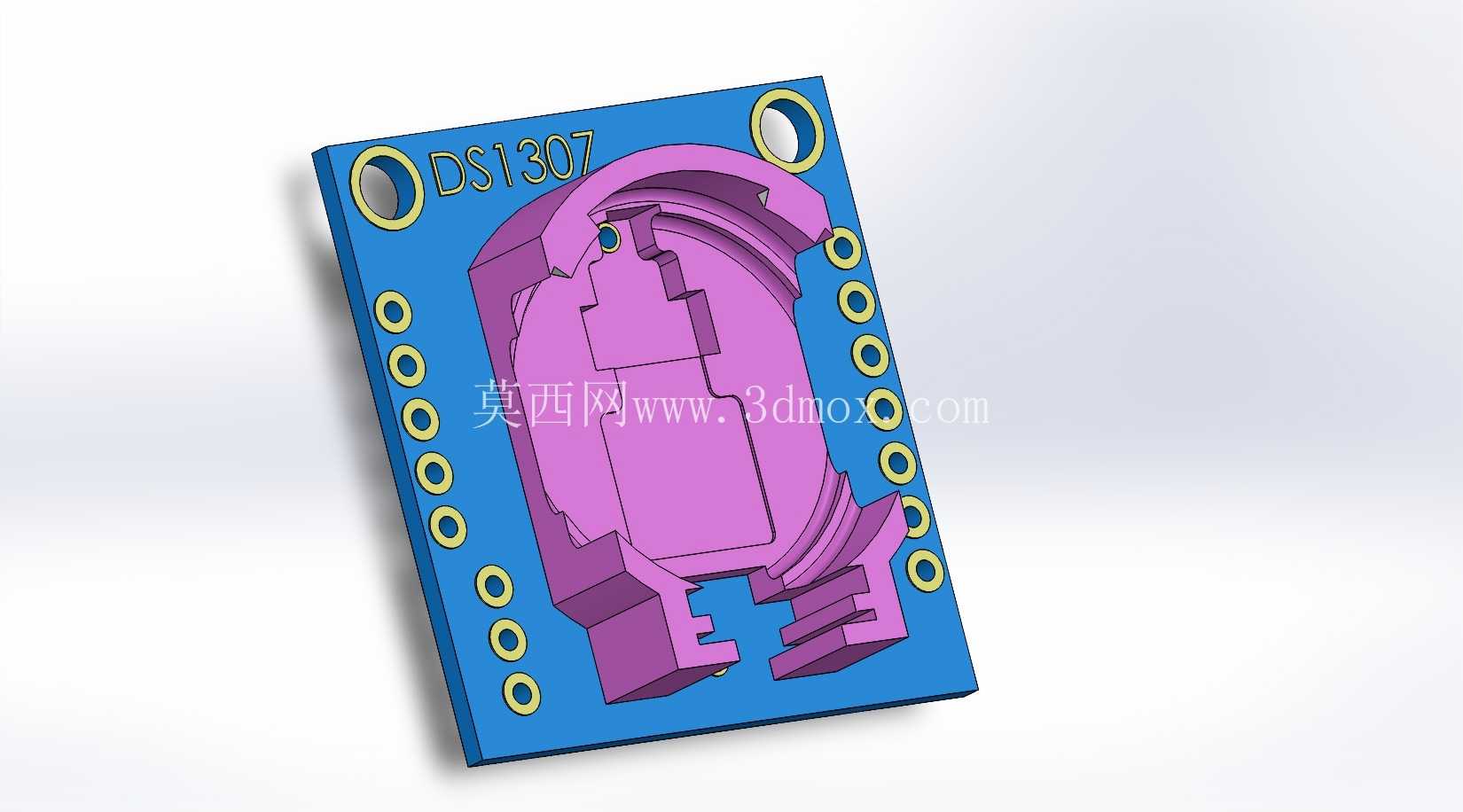

从功能特性对应的结构设计来看，模块表面的丝印标识区域在三维模型中做了清晰的还原，DS1307的型号标识位于基板上部醒目位置，方便生产装配过程中的物料识别与方向确认，避免出现装反、错装的问题。边缘排布的引脚对应不同的信号功能，模型中对每个引脚的位置、焊盘尺寸都做了1:1的还原，在进行配套结构设计时，可以直接提取引脚位置数据进行对接接口的开孔设计，无需反复核对实物尺寸。模块上的备用电池安装位采用卡扣式结构设计，无需额外焊接即可完成纽扣电池的更换，对应的结构在模型中还原了卡扣的弹性形变空间，保证电池拆装过程中结构有足够的让位余量，不会出现卡扣断裂的问题。

在实际的设备开发过程中，这类模块的三维模型能够帮助结构工程师在设计阶段就完成安装干涉检查，提前预判模块与周边壳体、其他电子元件的空间冲突，减少后期打样调试的修改次数。比如在设计桌面时钟的外壳时，可以直接调用该模型进行内部腔体的尺寸匹配，预留出排针接线的空间、电池更换的操作空间，同时根据模块的固定孔位置设计壳体内部的安装柱，保证装配后模块稳固不松动。在进行arduino扩展项目开发时，也可以通过该模型提前规划多个扩展模块的堆叠顺序，避免不同模块之间出现元件碰撞、引脚干涉的问题，提升原型开发的效率。

不同于纯原理性的设计展示，这个三维结构完全按照实物的工程尺寸进行构建，所有的安装孔位、凸起结构、引脚位置都与实际量产的DS1307RTC模块保持一致，既可以用于教学演示中的结构展示，帮助初学者理解时钟模块的硬件构成，也可以直接用于工业级设备的结构设计参考，保证设计出的配套结构能够直接适配实物模块，无需反复调整尺寸。模块边缘的圆角处理、基板的厚度参数也都按照实际PCB加工的常规参数进行设置，还原了真实产品的工艺细节，不存在结构失真的问题。
