游戏本双风扇热管散热模组结构设计

在高性能游戏本的结构设计环节，散热系统的布局直接决定了核心硬件的性能释放上限，本次呈现的散热模组针对16英寸高性能游戏本的内部空间做了定向适配，核心解决高负载下CPU与GPU两大热源的热量导出与扩散问题。从实际装机场景来看，这类散热模组需要在笔记本C面与D面之间的狭窄腔体内完成布局，既要避让主板上的内存插槽、M.2硬盘位、接口排线等周边元件，还要保证进出风路径不被结构件遮挡，避免出现气流短路的问题。

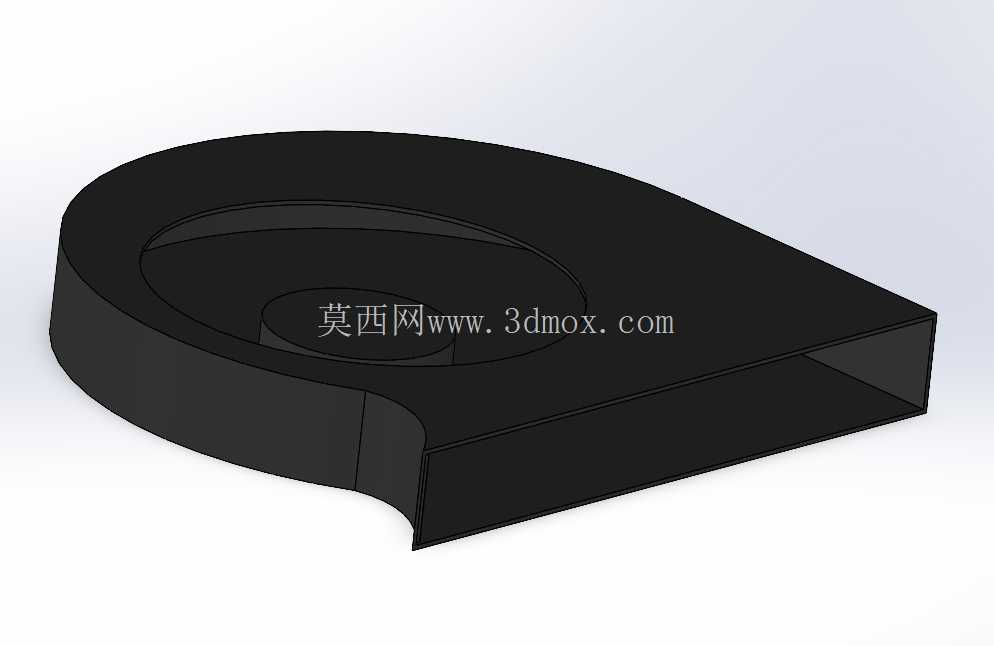

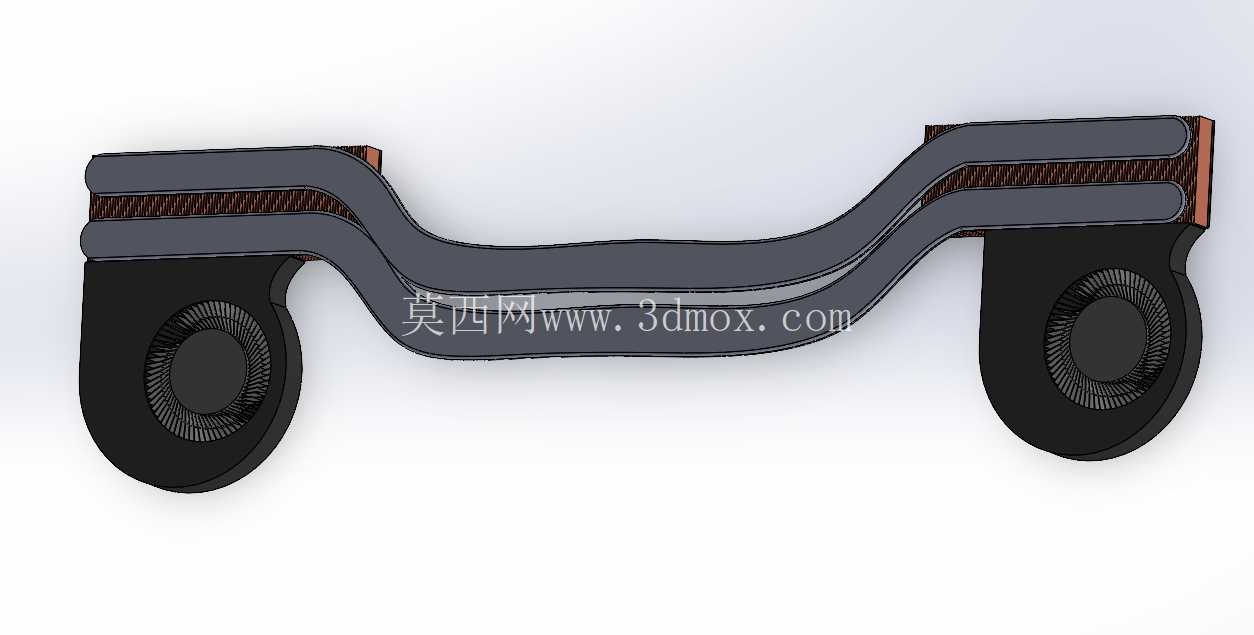

整个模组采用双离心风扇搭配贯穿式热管的布局，两个离心风扇分别对应机身左右两侧的出风位，工作时从机身底部的进风栅格吸入冷空气，经过翅片堆完成热交换后，从机身侧部的出风口将热空气排出。和普通轻薄本的单风扇散热结构不同，双风扇的设计可以将CPU和GPU的散热路径做相对独立的划分，减少两个热源之间的热干扰，避免单风扇高负载下转速过高带来的尖锐风噪。

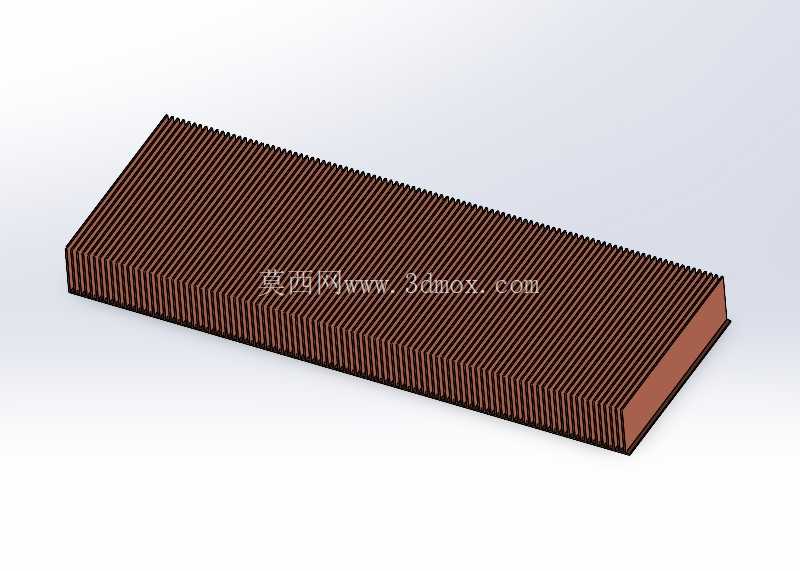

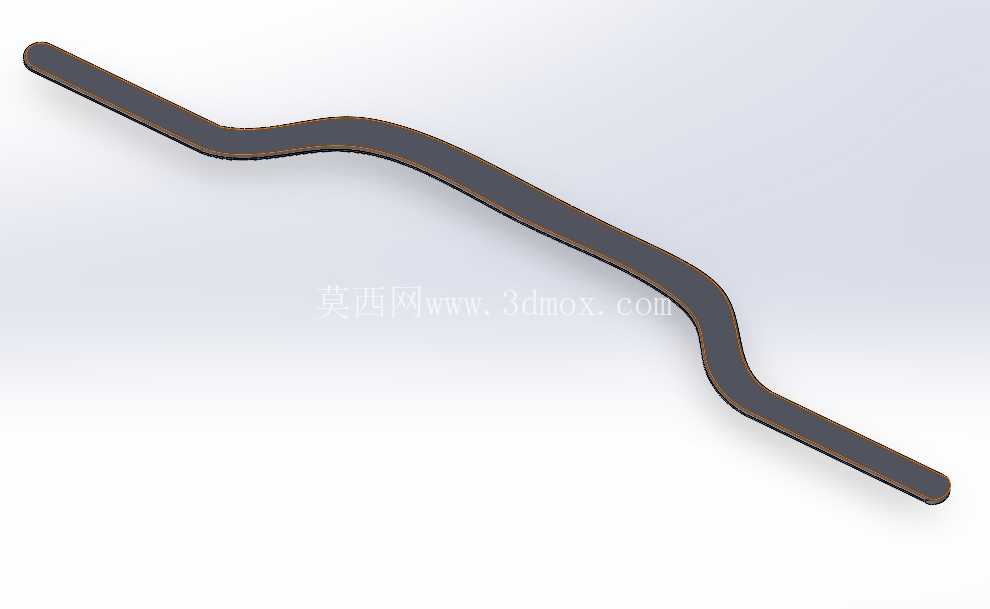

热管部分采用了弯折成型的薄壁铜质热管，内部填充相变工质，通过工质的蒸发冷凝循环实现热量的快速传递，热管的弯折弧度经过精准计算，既保证热管两端分别贴合核心热源与散热翅片，又不会因为弯折半径过小导致内部毛细结构受损，降低热传导效率。和热管接触的翅片采用堆叠式铝制翅片，每一片翅片都做了翻边冲孔处理，既保证翅片之间的间距均匀一致，又能让热管和翅片之间实现紧密的胀接配合，减少接触热阻，翅片的排布方向和风扇出风方向完全平行，尽可能降低风阻，让气流可以顺畅穿过翅片间隙带走热量。

从安装边界来看，整个模组的固定点位完全对应主板上的预设螺柱位置，每个固定位都设计了弹性缓冲垫，既可以避免安装时压力过大压损核心芯片，又能吸收风扇运转时产生的微幅振动，避免振动传递到机身外壳产生共振异响。风扇的供电接口位置也做了定向设计，安装后可以直接和主板上的风扇插针对接，不需要额外延长走线，减少内部线缆对气流的阻挡。

在建模过程中，所有组件的尺寸都严格按照实际量产件的公差要求做了还原，风扇的扇叶曲面、蜗壳的型线都参考了实际量产风扇的气动设计，热管的壁厚、翅片的厚度、各组件之间的配合间隙都和实际生产参数保持一致，甚至连风扇外壳上的动平衡配重槽、热管表面的抗氧化涂层细节都做了对应呈现。对于结构设计从业者来说，这个模型可以用来做笔记本内部空间的堆叠验证，模拟不同硬件功耗下的散热路径布局，也可以作为同类散热产品设计的参考基准，通过调整热管数量、翅片密度、风扇参数来适配不同功耗等级的硬件平台。

从实际使用的角度来看，这类散热模组的性能直接决定了笔记本高负载运行时的核心温度上限，设计合理的散热结构可以让CPU和GPU在满负载运行时保持在合理的温度区间，避免因为过热降频导致的性能损失，同时还能把风扇转速控制在人耳可接受的范围内，提升使用体验。建模时特意还原了各组件之间的装配约束关系，包括热管和翅片的过盈配合、风扇和散热鳍片组的螺丝固定、核心接触位的导热介质预留空间，这些细节都是实际量产设计中必须考虑的工程要点，很多新手建模时容易忽略配合公差的预留，导致设计出来的结构在实际组装时出现干涉或者接触不良的问题。

另外，模组的整体外形做了异形适配，完全贴合16英寸游戏本的内部轮廓，不会和机身的加强筋、喇叭单元、电池仓等结构产生冲突，热管的走线路径特意避开了主板上的 tall 元件，比如电容、接口底座等，保证整个模组安装后和主板之间留有足够的安全间隙，避免出现短路或者元件压损的风险。风扇的进风侧对应机身D面的进风孔位置，进风区域没有任何结构遮挡，保证进风量充足，出风侧的鳍片边缘和机身出风口的防尘网位置对齐，让热空气可以直接排出机外，不会在机身内部形成紊流。
