联想IdeaPad3笔记本内置散热模组结构

日常做消费电子结构件建模时，笔记本内置散热系统是很典型的狭小空间热管理设计案例，这套对应14寸轻薄本的散热结构，核心要解决的是CPU、GPU两个核心发热源在有限机身厚度内的热量导出与扩散问题，实际装机场景中，这类散热模组直接决定了笔记本高负载运行时的频率稳定性与外壳体感温度，是消费电子结构设计里平衡性能、噪音、体积的核心部件。

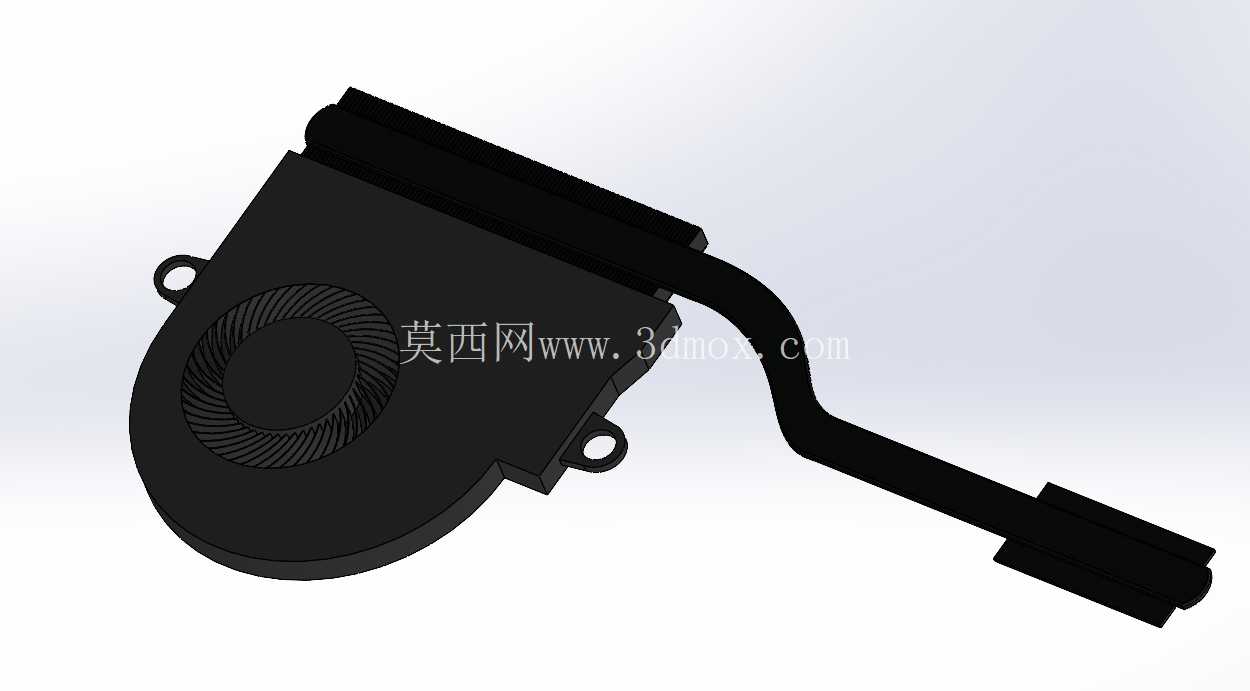

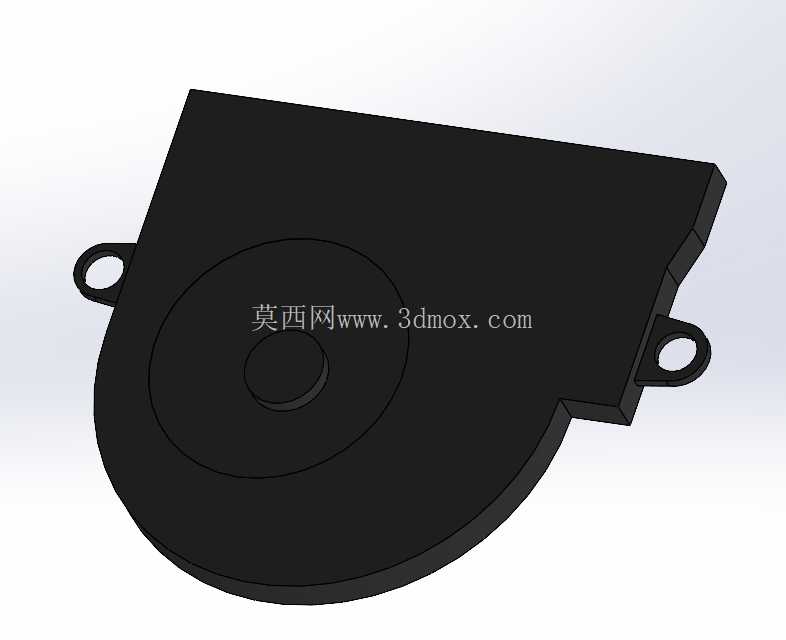

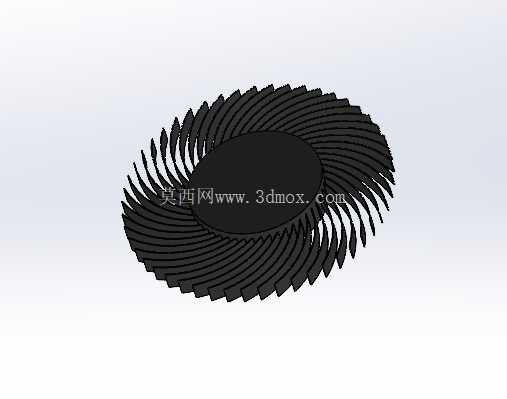

从实际功能逻辑来看，这套散热组件采用单风扇单热管的布局，完全匹配轻薄本的功耗定位——常规低压处理器加入门级独显的总热设计功耗在15W到25W区间，不需要多热管多风扇的冗余设计，能最大程度压缩模组占用的机身空间。离心式涡轮风扇是整个模组的气流动力源，扇叶采用后向式离心设计，进风面正对机身D壳的进风网孔，出风方向直接对准鳍片组的侧端，能将气流顺着鳍片间隙从机身侧部的出风口吹出，避免气流在机身内部乱流形成无效风路。风扇外壳的两个固定耳位是安装基准，孔位公差控制在0.1mm以内，装机时直接对准主板上的铜柱锁附M2螺丝，能避免风扇运行时的震动传递到机身外壳形成共振噪音。

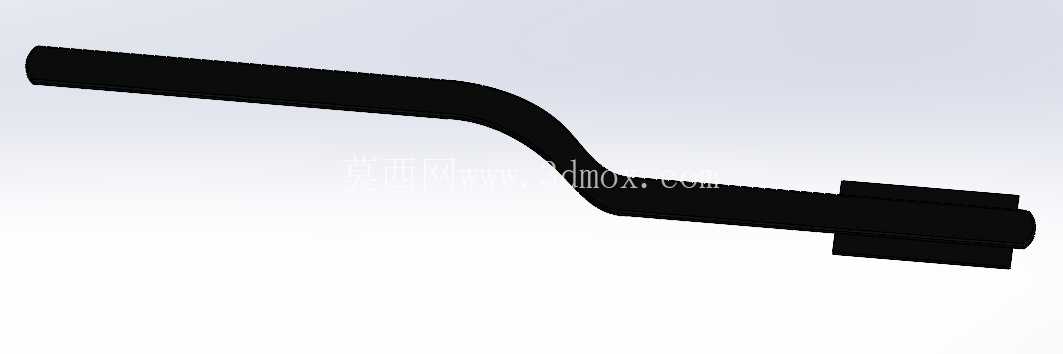

热管部分采用压扁式烧结热管，管径在常规6mm基础上压扁到3mm厚度，刚好适配轻薄本内部4mm以内的垂直安装间隙，热管的弯折弧度经过专门优化，弯折处的最小曲率半径控制在管径的3倍以上，避免热管内部的烧结铜粉层出现塌陷堵塞，保证汽液相变工质的循环效率。热管一端通过焊接工艺连接CPU、GPU对应的两个接触底座，底座采用纯铜铣削加工，表面平面度控制在0.02mm以内，实际装机时配合0.2mm厚的导热硅脂，能将芯片表面的热量快速传导到热管内部，让工质受热蒸发快速将热量带到鳍片端。

鳍片组采用铝制冲压鳍片，通过穿片工艺和热管末端结合，鳍片间距控制在1.2mm，既不会因为间距过小导致风阻过大增加风扇负载，也不会因为间距过大降低换热面积，整套鳍片的换热面积刚好匹配对应功耗下的散热需求，在风扇2000到4000转的常规转速区间，就能将核心温度控制在85摄氏度的安全阈值内。鳍片组的外边缘和机身出风口的防尘网对齐，安装时鳍片和外壳出风口的间隙控制在0.5mm以内，避免气流从缝隙泄漏降低散热效率。

建模过程中需要特别注意各个部件的安装边界：整个散热模组的最大外轮廓尺寸要和主板预留的安装区域完全匹配，不能和周边的内存插槽、M.2硬盘位、电池边缘产生干涉，热管的走线路径要避开主板上的电容、接口等凸起元件，最小间隙保留0.3mm以上，防止组装时压损元件。风扇的供电线走线槽也在模组外壳上做了预留卡扣，避免线材被风扇扇叶剐蹭。这类散热结构的设计没有冗余的功能部件，每一处结构都是为了在有限的空间内最大化热交换效率，同时兼顾组装便利性和长期运行的可靠性，对于刚接触消费电子散热结构设计的从业者来说，这类成熟量产的结构是非常好的参考样本，能直观理解狭小空间内热管理设计的权衡逻辑，避免在设计中出现为了堆参数而忽略实际安装边界、风路设计的常见问题。
