十字轴式万向节传动连接结构

在非同轴传动的工况场景里，这类十字轴式万向节是解决轴线存在夹角的两轴间动力传递的核心部件，常见于汽车底盘传动系统、工业设备的变角度动力输出端、农用机械的行走传动链路，甚至部分轻工设备的非平行轴动力接驳位置，只要两轴的轴线无法做到严格共线，且工作过程中两轴的相对角度还可能随设备振动、部件位移出现小幅变动，就需要这类结构来补偿角度偏差，避免刚性连接带来的轴件弯折、轴承过载、键槽崩裂等失效问题。

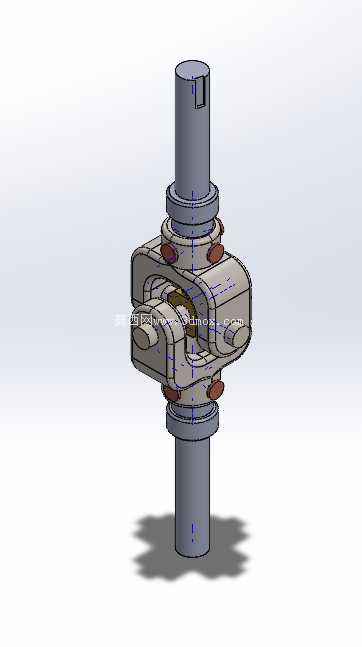

从结构设计逻辑来看，这套万向节采用十字轴作为核心铰接件，四个轴颈分别匹配两个万向节叉的轴承安装位，轴颈与叉体之间设置了耐磨衬垫与密封结构，既可以保证铰接转动的灵活性，又能阻挡外界粉尘、切削液或者润滑脂泄漏，延长部件的维护周期。两端的连接轴采用带键槽的圆柱轴设计，键槽的位置与轴端的定位台阶做了同轴度约束，安装时可以通过平键实现扭矩的可靠传递，轴肩位置直接抵接配套轴承或者传动件的端面，不需要额外设置轴套来做轴向定位，减少了装配环节的零件数量。

设计过程中首先要确定的是十字轴的轴颈直径与轴间跨距，这两个参数直接决定了万向节能够传递的额定扭矩，轴颈过细会导致接触应力过大，长期交变载荷下容易出现轴颈疲劳断裂，跨距过小则会限制万向节的最大允许折角，无法适配大角度偏斜的传动场景。这套结构的最大折角可以覆盖常规工业传动的角度需求，两端轴的直径按照匹配的传动扭矩做了等强度设计，轴的伸出长度预留了足够的安装空间，既可以适配带座轴承的安装位，也能直接插入配套的传动轮毂内，不需要额外做轴长的二次加工。

实际使用中，单万向节存在输出轴转速周期性波动的问题，所以在长距离、大角度传动的场景里通常会成对使用这类万向节，通过中间轴连接两个万向节，保证输入与输出端的转速同步，而这套单节结构本身可以作为双万向节传动的单元模块，也可以单独用在对转速波动不敏感、转速较低、传动功率不大的场景，比如小型设备的手动调节传动链路、低速输送线的转角动力传递位置。

外形尺寸上，十字轴的中心到两端轴端面的距离做了对称设计，安装时不需要区分输入端与输出端，降低现场装配的出错概率，万向节叉的外形做了圆弧过渡处理，避免大角度转动时叉体与周边的设备护罩、机架结构发生运动干涉，所有转动副的配合间隙控制在合理范围，既不会因为间隙过大导致传动回程误差，也不会因为间隙过小出现转动卡滞、温升过高的问题。轴件的表面粗糙度按照传动配合的要求做了分级处理，与轴承、轮毂配合的轴颈位置粗糙度满足过盈或者过渡配合的要求，非配合面做了常规的机加工处理，兼顾加工成本与使用性能。

在安装边界的考量上，这套万向节的最大回转直径做了严格控制，当两轴处于最大折角位置时，万向节叉的外边缘不会超出预设的安装空间范围，设计选型时只需要预留出两端轴的插入长度、以及回转直径对应的圆周空间，就可以完成布置，不需要额外为部件摆动预留过多冗余空间，对于设备内部空间紧凑的传动场景十分友好。十字轴的润滑通道可以从轴端接入，日常维护时不需要拆解整个万向节结构，就可以完成润滑脂的加注，适合长期连续运行的工业设备使用，减少停机维护的时间成本。
